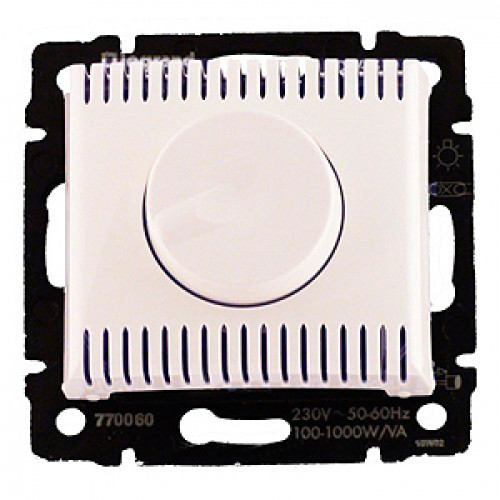

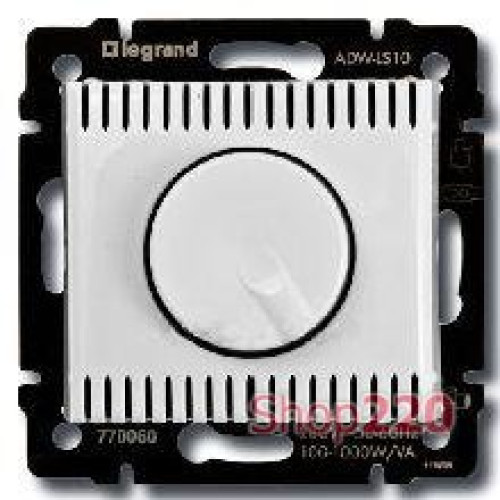

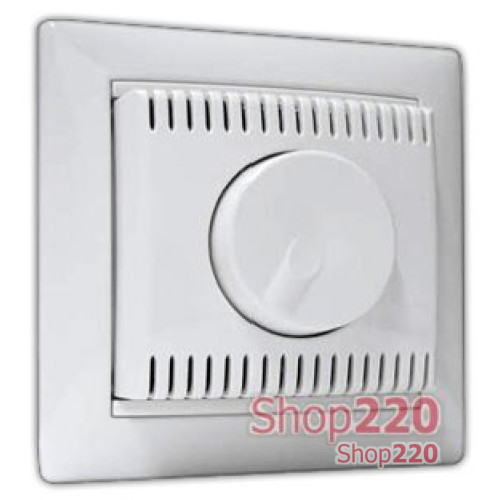

Механизм диммера 1000 Вт, белый, 770060 Legrand Valena

770060 Legrand Valena Поворотный диммер (светорегулятор) 1000 Вт белого цвета проходного типа может управляться удаленно с помощью проходных выключателей. Включение и выключение диммера Legrand 1000 Вт осуществляется нажатием на рукоятку, включение и регулирование освещения - поворотом рукоятки. Этот диммер подойдет для ламп:
- накаливания общей мощностью от 100 до 1000 Вт;
- галогенных 230 В~ общей мощностью от 100 до 1000 Вт;
- низковольтные галогенные лампы с ферромагнитным трансформатором мощностью от 100 до 1000 ВА.

Общие характеристики арт. 770060 Legrand Valena:

Тип механизма: светорегулятор
Напряжение сети: 250 В ~
Цвет: белый
Материал накладки: термопласт
Степень защиты IP20
Механизм поставляется в комплекте с лицевой панелью
Артикул: 770060
Серия: Valena (Валена)
Производитель: Legrand (Легранд, Франция)
Сайт производителя: Legrand.ru

Дополнительная информация о продукте:

Контактные зажимы: винтовые
Емкость зажимов: 1 провод сечением до 2,5 мм кв
Монтаж механизма в установочную коробку (подрозетник): на винтах либо распорных лапках
Размеры установочной коробки: диаметр 60 мм, глубина 40мм
Уход: чистка клавиш влажной тряпкой

Внимание! Как и все электрооборудование, диммер должен устанавливаться только профессиональным электриком, имеющим группу допуска. В противном случае возникает риск поражения электрическим током и пожара.
Не вскрывайте диммер самостоятельно. Вы рискуете потерять гарантию на изделие, равно как и на всю продукцию Legrand.

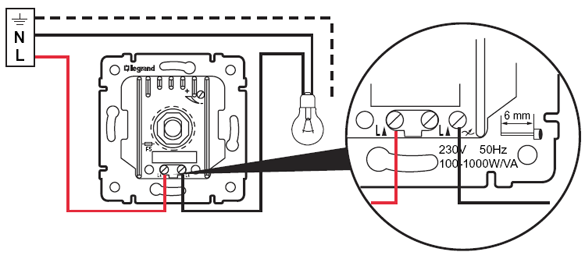

Схема подключения диммера (светорегулятора) 770060 Legrand:

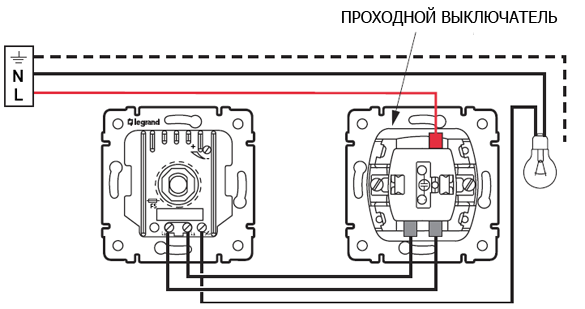

Схема подключения проходного диммера (светорегулятора) 770060 с проходным выключателем Legrand:

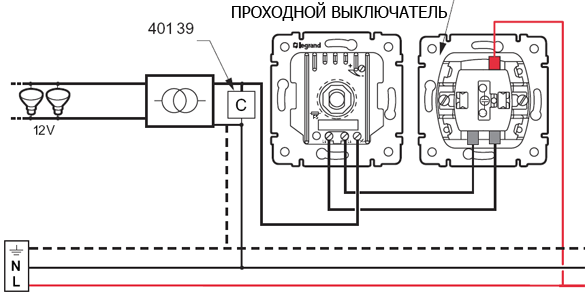

Схема подключения проходного диммера (светорегулятора) 770060 с проходным выключателем Legrand для группы низковольтных галогенных ламп с ферромагнитным трансформатором :

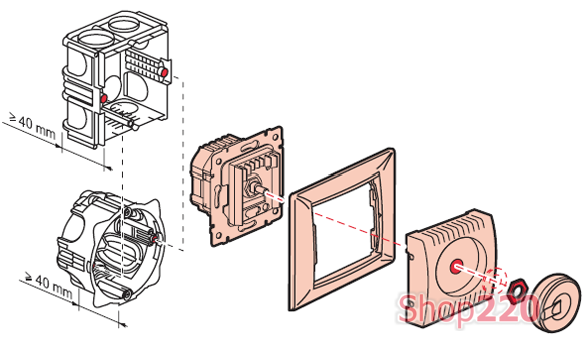

Схема установки (монтажа) диммера Legrand:

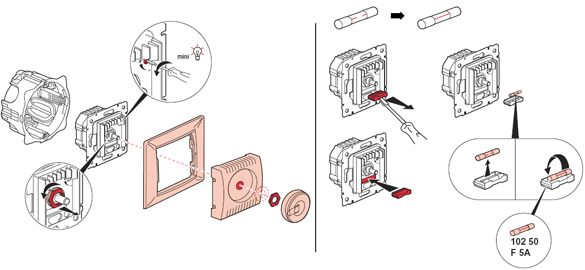

Замена предохранителя в диммере (димере, светорегуляторе) Legrand:

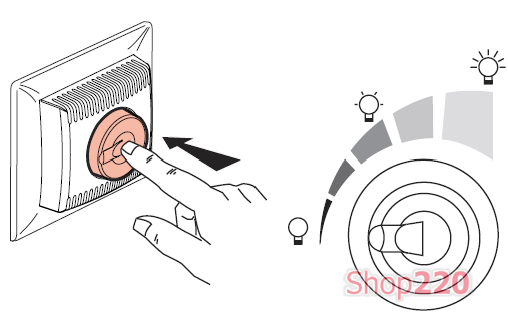

Управление диммером Легранд 1000 Вт:
