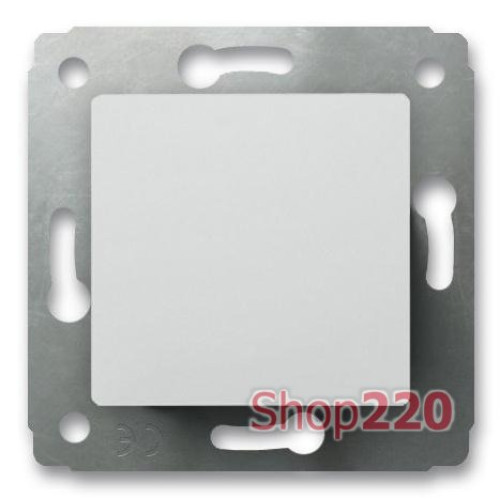

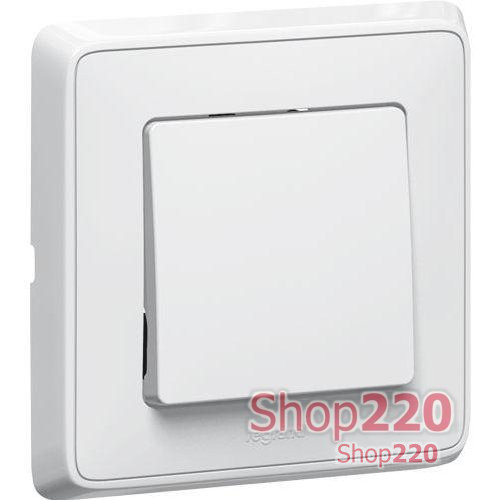

Механизм переключателя 1-клавишный, белый, 773606 Legrand Cariva

773606 Legrand Cariva Переключатель (проходной выключатель) белого цвета используется для управления освещением с двух мест. Это удобно для включения освещения в лестничных клетках, коридорах, проходных комнатах и др. помещениях.

Свойства 773606 Legrand Cariva:

Тип механизма: переключатель (проходной выключатель)
Напряжение сети: 250 В ~
Коммутируемый ток: 10 АХ (А)
Цвет: белый
Материал накладки: термопласт
Степень защиты IP20
Механизм поставляется в комплекте с лицевой панелью - клавишей
Артикул: 773606
Серия: Cariva (Карива)
Производитель: Legrand (Легранд, Франция)

Дополнительная информация о продукте:

Контактные зажимы: безвинтовые
Емкость зажимов: 2 провода сечением до 2,5 мм кв
Монтаж механизма в установочную коробку (подрозетник): на винтах либо распорных лапках
Размеры установочной коробки: диаметр 60 мм, глубина 40мм
Температура эксплуатации: -5... +40 С
Температура хранения: -5... +40 С
Уход: чистка клавиш влажной тряпкой

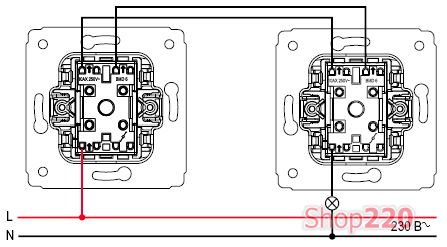

Схема подключения проходного выключателя (переключателя на два направления) Legrand:

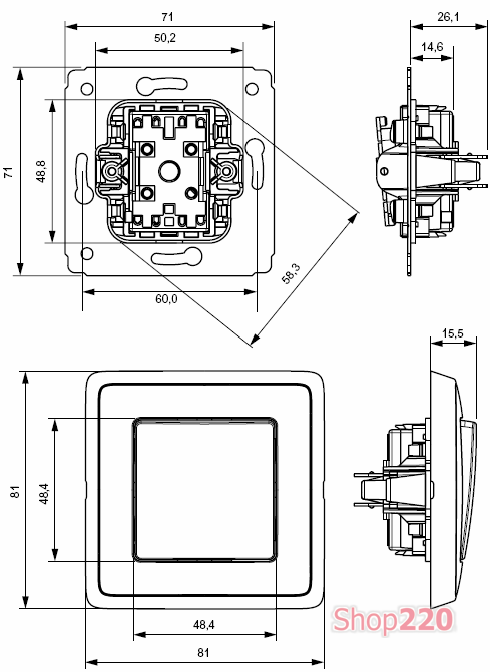

Габаритные размеры переключателя Legrand Cariva арт. 773606


Механизмы выключателей и кнопок оснащены безвинтовыми зажимами для подсоединения медных проводов и соответствуют стандарту EN/МЭК 60669-1. Требуемая длина снятия оболочки кабеля составляет от 10 до 12 мм для всех механизмов.

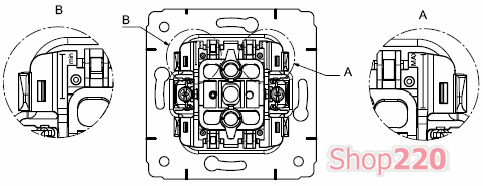

Шаблоны на лицевой поверхности механизма позволяют определить минимальную и максимальную длину снятия оболочки

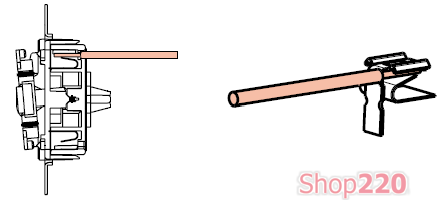

подсоединяемых проводников. Пружина подключения с двойной пластиной состоит из 2-х симметричных частей, что позволяет одновременно подсоединять 2 проводника разных диаметров и гарантирует надежность подключения (диаметр от 1 мм2 до 2,5 мм2, исключение кат. № 773X 04/08/14 - до 1,5 мм2). Конструкция зажимов позволяет подсоединять в т.ч. и гибкие проводники (жилы кабеля) без применения специального инструмента. Достаточно вручную расплести жилы (без оконцовки кабельными наконечниками).

Отдельная жила кабеля вводится в зажим нажатием на защелку. При вводе проводников обеспечено электрическое  разделение между органом управления и кабельным вводом.
