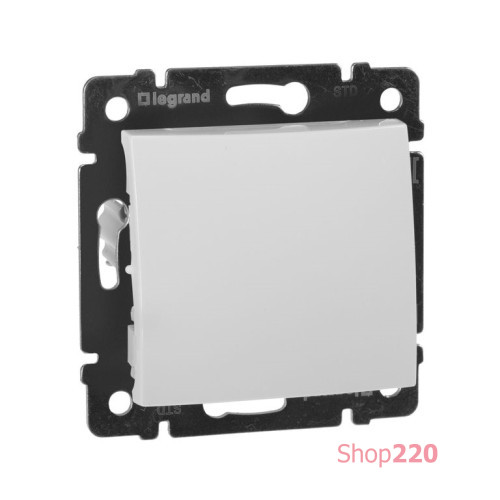

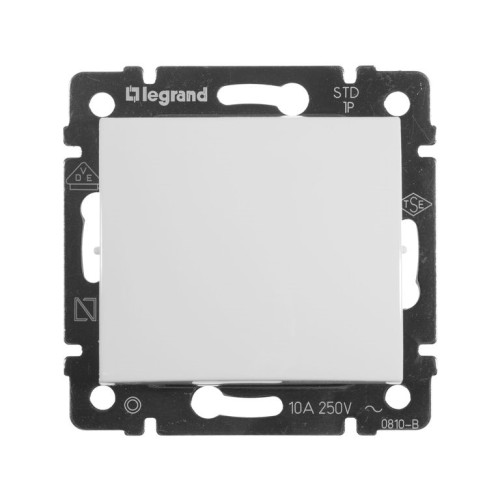

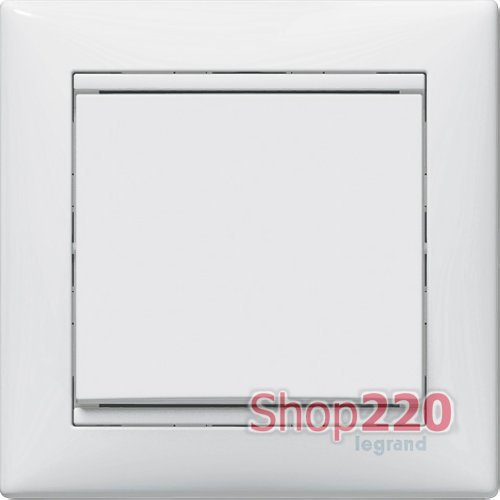

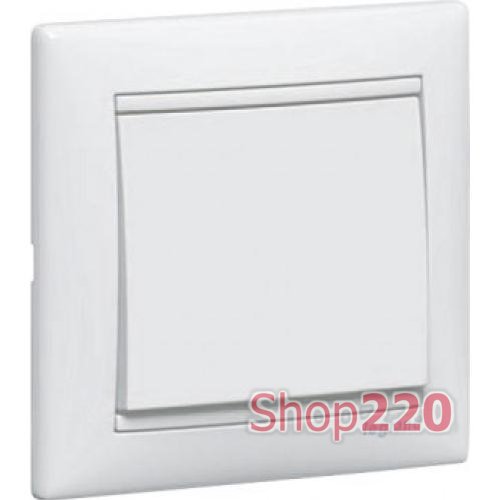

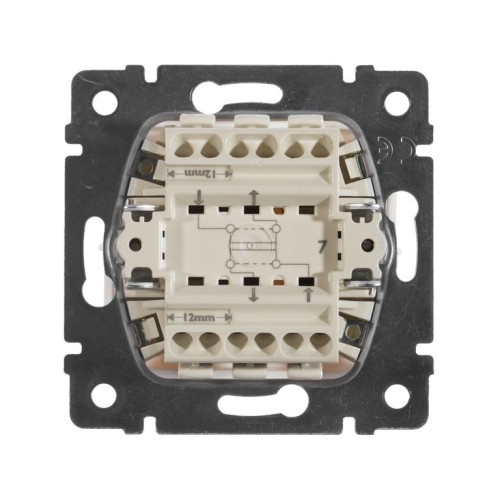

Выключатель промежуточный, белый, 774407 Legrand Valena

774407 Legrand Valena Переключатель промежуточный (выключатель перекрестный, крестовой) белого цвета предназначен для включения/отключения освещения из трех и более мест. Пример: для упарвления освещением с трех мест необходимы 2 переключателя на 2 направления и 1 промежуточный переключатель 774407.

Общие характеристики арт. 774407 Legrand Valena:

Тип механизма: переключатель промежуточный (перекрестный, крестовой выключатель)
Напряжение сети: 250 В ~
Коммутируемый ток: 10 АХ (А)
Цвет: белый
Материал накладки: термопласт
Степень защиты IP20
Механизм поставляется в комплекте с лицевой панелью - клавишей
Артикул: 774407
Серия: Valena (Валена)
Производитель: Legrand (Легранд, Франция)
Сайт производителя: Legrand.ru

Дополнительная информация о продукте:

Контактные зажимы: безвинтовые
Емкость зажимов: 2 провода сечением до 2,5 мм кв
Монтаж механизма в установочную коробку (подрозетник): на винтах либо распорных лапках
Размеры установочной коробки: диаметр 60 мм, глубина 40мм
Температура эксплуатации: -5... +40 С
Температура хранения: -5... +40 С
Уход: чистка клавиш влажной тряпкой

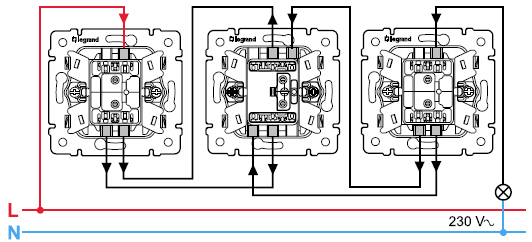

Схема подключения крестового (перекрестного) выключателя (переключателя промежуточного) Legrand:


Описание переключателя промежуточного (выключателя перекресного) 774407 Legrand серия Valena:

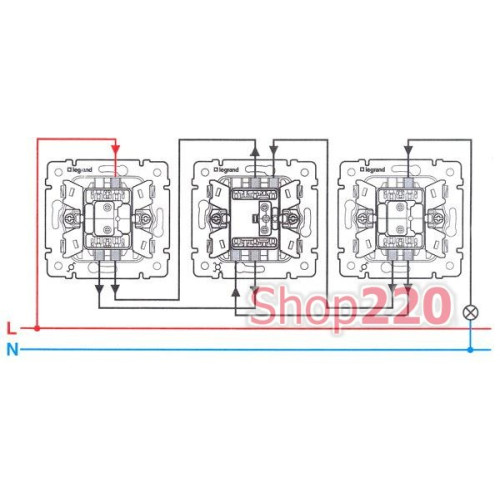

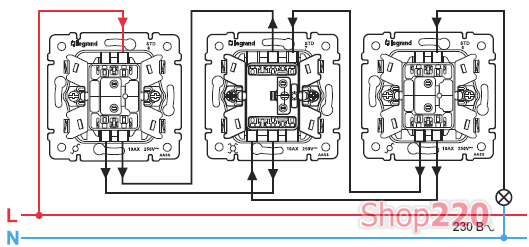

Схема управления освещением с 3-х и более мест (схема подсоединения промежуточного переключателя 774407)

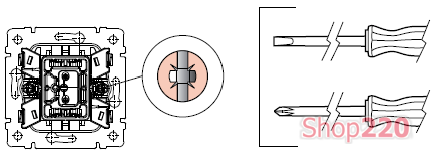

Механизмы серии ValenaTM оснащены винтами с редким шагом резьбы. Для быстроты и надежности монтажа механизмы серии ValenaTM оснащаются комбинированными винтами Pozidriv+ шлиц под плоскую отвертку. Размер инструмента для механизмов ValenaTM с винтами с комбинированным шлицем и диаметром 3 мм. Отвертка / Шлиц PZ1 или плоский шлиц 0,8 х 4 Чтобы избежать повреждения механизмов из-за сильной затяжки винтов, следует учитывать максимально допустимый момент затяжки согласно норме EN/МЭК 60669-1. В случае использования электрической отвертки рекомендуется выбрать момент затяжки равный 0,5/0,6 Нм.
