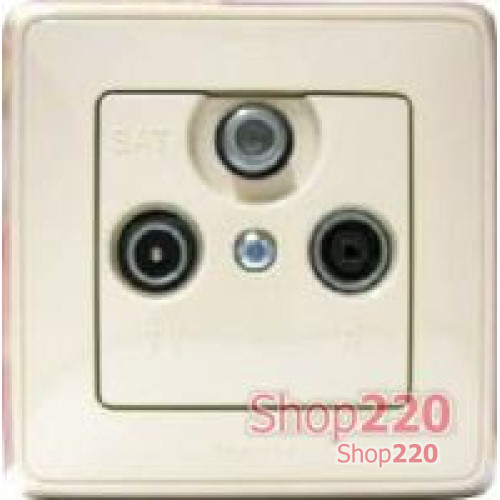

Механизм розетки TV-FM-SAT простой, слоновая кость, 773735 Legrand Cariva

773735 Legrand Cariva Простая спутниковая розетка TV FM SAT 2400 МГц позволяет подключать один кабель с общим сигналом, приходящим от сумматора. Сумматор суммирует сигналы от эфирной и от спутниковой антенн и передает их по одному общему кабелю. Механизм простой одиночной ТВ-САТ розетки делит приходящие частоты и выдает на каждый выход (TV или FM или SAT) определенную частоту. Простые ТВ ФМ САТ розетки применяются для подключения телевизионного кабеля при разводке кабельной сети в доме по принципу "звезда". Другими словами, кабель от антенны подключается к делителю, а от него лучами расходится по комнатам к розеткам. Это наиболее распространенная и эффективная схема.

Принцип деления частот в механизме телевизионной-спутниковой розетки между выходами является основополагающим, он используется в большинстве серий электрофурнитуры. Подключение двух кабелей к одному механизму розетки позволяет только механизм розетки TV-FM-SAT на 2 кабеля, 67389 Legrand Celiane. Также, возможно осуществить подвод различных кабелей к двум механизмам ТВ розетки Unica, установленным в одном суппорте.

Свойства 773735 Legrand Cariva:

Тип механизма: розетка телевизионная
Рабочая частота:
- TV-штекер: 4–30, 47–68, 120–470, 470–862 МГц
- R-гнездо: 87,5–108 МГц
- SAT: 22 кГц, 950–2150, 2150–2250 МГц
Затухание: менее 1,5 дБ
Тип коннектора TV - "папа" 9,5 мм, FM - "мама" 9,5 мм, SAT - F
Цвет: слоновая кость (RAL 1013)
Материал накладки: термопласт
Степень защиты IP20
Механизм поставляется в комплекте с лицевой накладкой
Артикул: 773735
Серия: Cariva (Карива)
Производитель: Legrand (Легранд, Франция)

Рекомендуемое сопротивление подключаемого коаксиального кабеля 75 Ом. Некоторые правила зачистки и подключения кабеля к ТВ розетке:

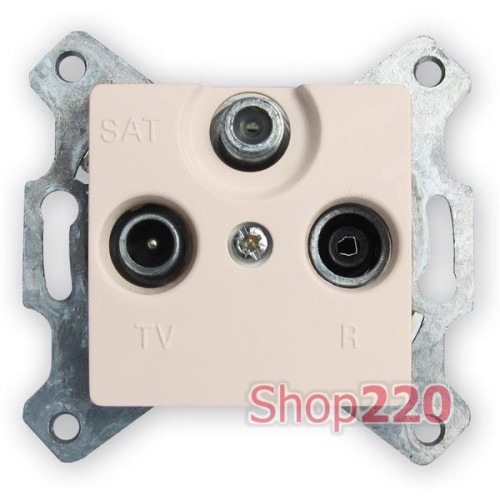

Расположение гнезд спутниковой розетки простой Legrand Cariva:

Дополнительная информация о продукте:

Монтаж механизма в установочную коробку (подрозетник): на винтах
Размеры установочной коробки: диаметр 60 мм, глубина 40мм
Температура эксплуатации: -20... +40 С
Температура хранения: -20... +50 С
Уход: чистка лицевой накладки влажной тряпкой
