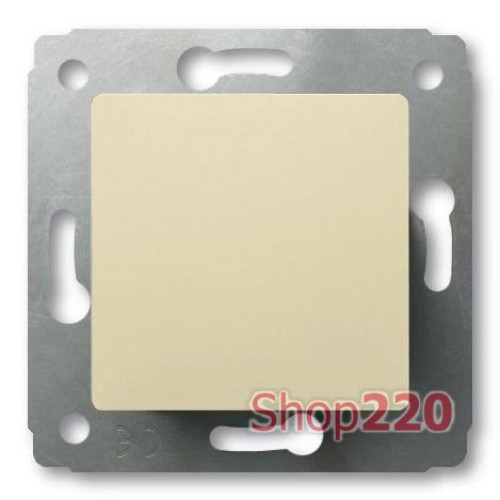

Механизм выключателя 1-клавишный, слоновая кость, 773700 Legrand Cariva

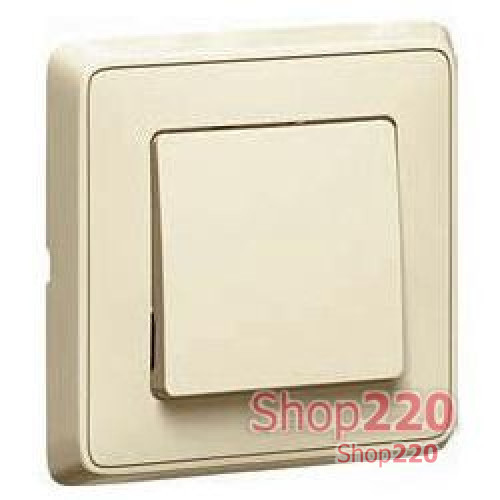

773700 Legrand Cariva Выключатель одно-клавишный цвета слоновая кость. Выключатель состоит из двух компонентов: механизм выключателя + декоративная рамка. Материал корпуса - высококачественный пластик.

Свойства 773700 Legrand Cariva:

Тип механизма: выключатель
Напряжение сети: 250 В ~
Коммутируемый ток: 16 АХ (А)
Цвет: слоновая кость (RAL 1013)
Материал накладки: высокопрочный термопласт
Степень защиты IP20
Механизм поставляется в комплекте с лицевой панелью - клавишей
Артикул: 773700
Серия: Cariva (Карива)
Производитель: Legrand (Легранд, Франция)

Дополнительная информация о продукте:

Контактные зажимы: безвинтовые с автоматическим зажимом проводников
Емкость зажимов: 2 провода сечением до 2,5 мм кв
Монтаж механизма в установочную коробку (подрозетник): на винтах либо грифах
Размеры установочной коробки: диаметр 60 мм, глубина 40мм
Температура эксплуатации: -5... +40 С
Температура хранения: -5... +40 С
Уход: чистка клавиш влажной тканью

Схема подключения выключателя Legrand:



Габаритные размеры выключателей Легранд Карива (в мм):


Монтаж механизма выключателя Legrand Cariva в установочную коробку


Механизмы серии CarivaTM оснащены винтами с крупным шагом резьбы. Для быстроты и надежности монтажа механизмы серии CarivaTM оснащаются комбинированными винтами Pozidriv + шлиц под отвертку с плоским шлицем. Размер инструмента для механизмов CarivaTM с винтами с комбинированным шлицем и диаметром 3 мм:
- Отвертка / Шлиц PZ1 или плоский шлиц 0,8 x 4.


Чтобы избежать повреждения механизмов из-за сильной затяжки винтов, следует учитывать максимально допустимый момент затяжки в соответствии с нормой EN/МЭК 60669-1. В случае использования электрической отвертки рекомендуется выбрать момент затяжки равный 0,5/0,6 Нм.

Расстояние между захватами механизмов Cariva составляет от 50 до 71 мм.
