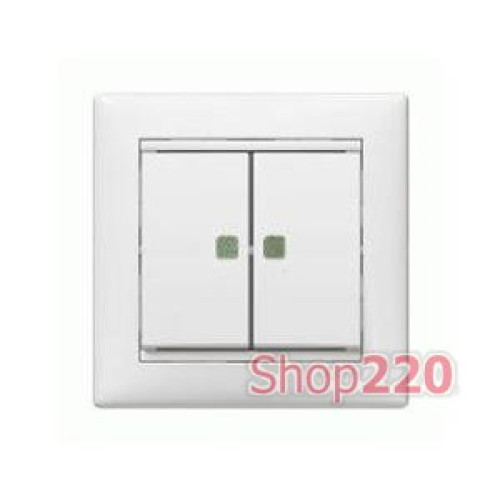

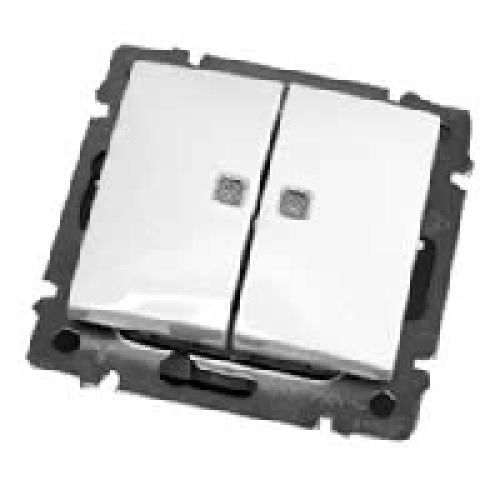

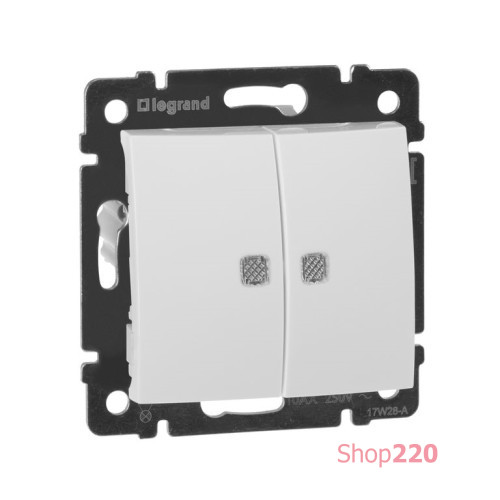

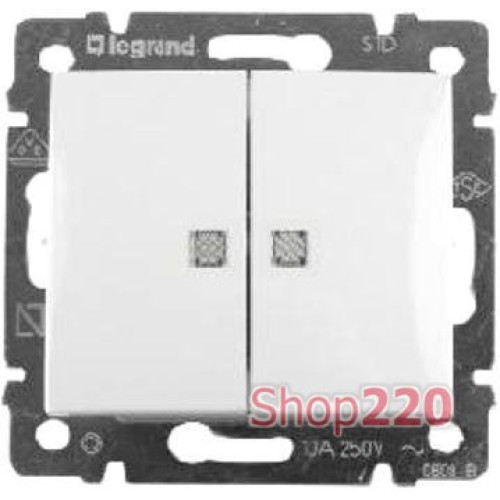

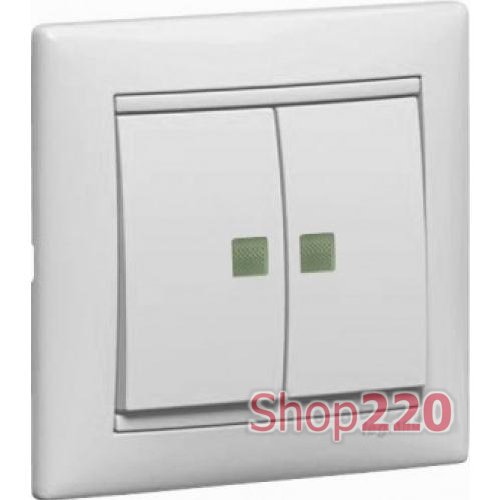

Выключатель 2-клавишный с подсветкой, белый, 774428 Legrand Valena

Двухклавишный выключатель 774428 Legrand Valena позволяет управлять двумя независимыми группами освещения. Пример использования выключателя с подсветкой 774428 Legrand Valena: выключатель устанавливается возле санузла, одна клавиша управляет освещением, вторая - вытяжным вентилятором. Зеленая лампочка подсветки установлена в каждой клавише.

Общие характеристики арт. 774428 Legrand Valena:

Тип механизма: выключатель
Напряжение сети: 250 В ~
Коммутируемый ток: 10 АХ (А) - общая нагрузка на выключатель
Лампочка подсветки: цвет зеленый, 2шт. в комплекте (арт. 775897)
Цвет: белый
Материал накладки: термопласт
Степень защиты IP20
Механизм поставляется в комплекте с лицевой панелью - клавишей
Артикул: 774428
Серия: Valena (Валена)
Производитель: Legrand (Легранд, Франция)
Сайт производителя: Legrand.ru

Дополнительная информация о продукте:

Контактные зажимы: безвинтовые
Емкость зажимов: 2 провода сечением до 2,5 мм кв
Монтаж механизма в установочную коробку (подрозетник): на винтах либо распорных лапках
Размеры установочной коробки: диаметр 60 мм, глубина 40мм
Температура эксплуатации: -5... +40 С
Температура хранения: -5... +40 С
Уход: чистка клавиш влажной тряпкой

Схема подключения выключателя 2-х клавишного с подсветкой Legrand:





Подсоединение проводников в механизмах серии Valena производства Legrand (Франция).

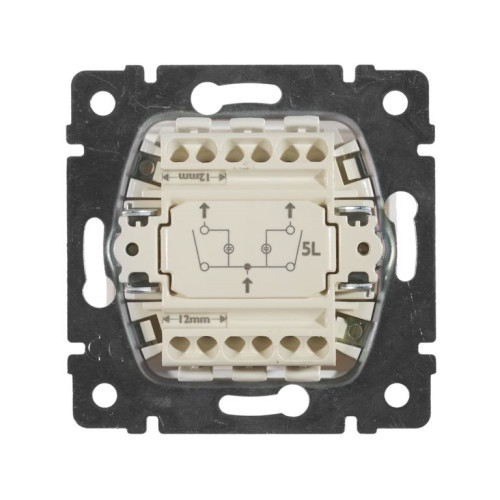

Механизмы всех выключателей и кнопок оснащены безвинтовыми зажимами для подсоединения медных проводов и соответствуют стандарту МЭК 60669-1. Требуемая длина снятия оболочки кабеля составляет 12 мм для всех механизмов. Шаблон для замера длины снятия оболочки (12 мм) расположен на задней панели каждого механизма, он позволяет точно определить необходимую длину снятия оболочки подсоединяемых проводников.

Пружина подключения с двойной пластиной состоит из 2-х симметричных частей, что позволяет одновременно подсоединить 2 проводника разных диаметров и гарантирует надежность подключения (диаметр от 1 мм2 до 2,5 мм2). Конструкция зажимов позволяет подсоединять в т.ч. и гибкие проводники (жилы кабеля) без применения специального инструмента. Достаточно вручную расплести жилы (без оконцовки кабельными наконечниками). Отдельная жила кабеля вводится в зажим нажатием на защелку. В корпусе механизма имеется специальный желоб (конической формы) для проводников, а кабельные выводы расположены под углом 35°.
