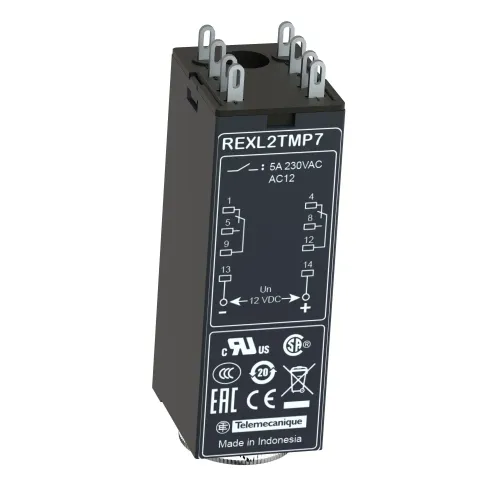

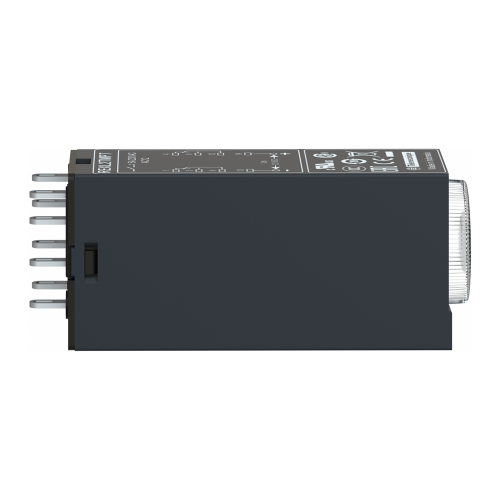

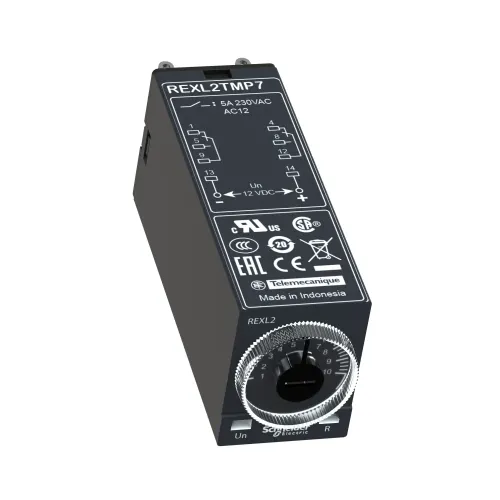

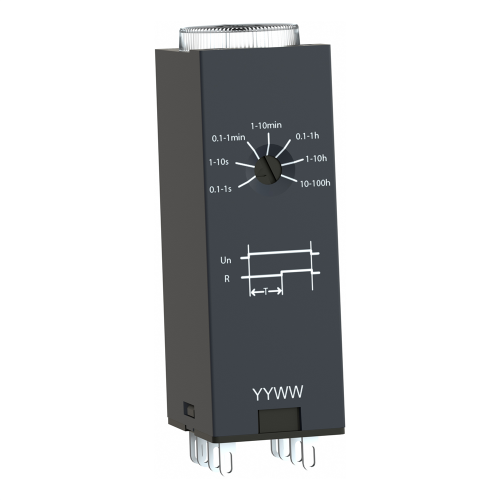

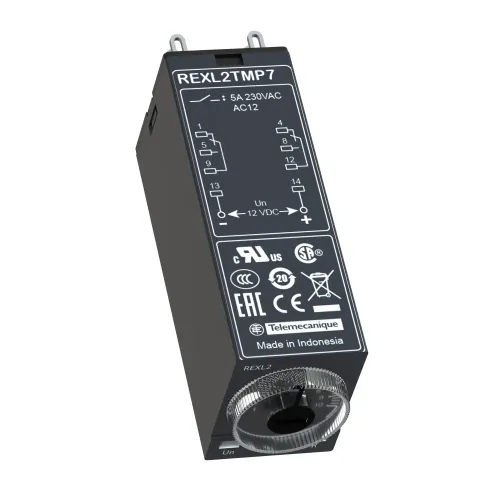

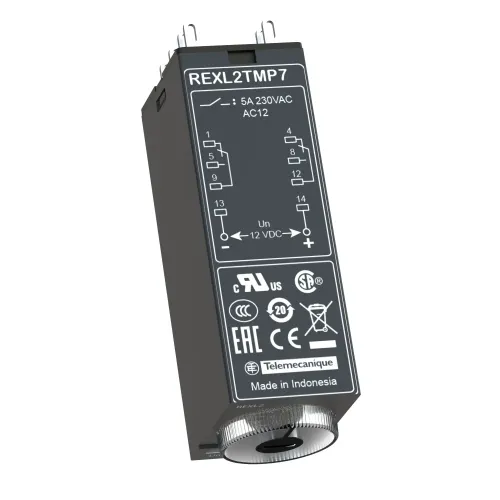

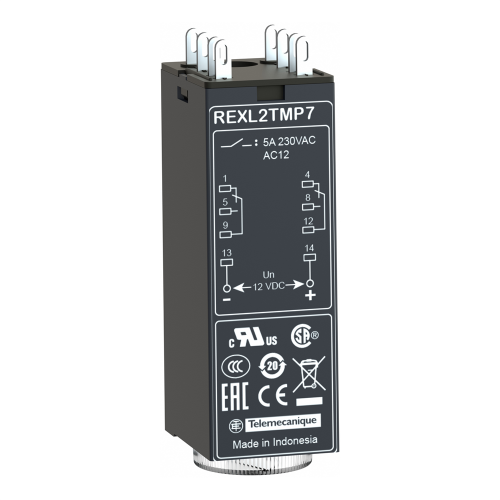

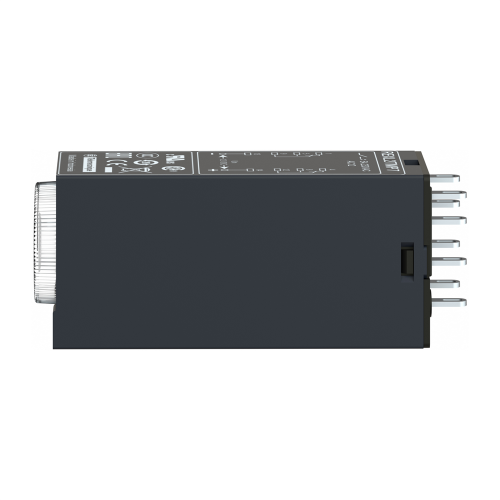

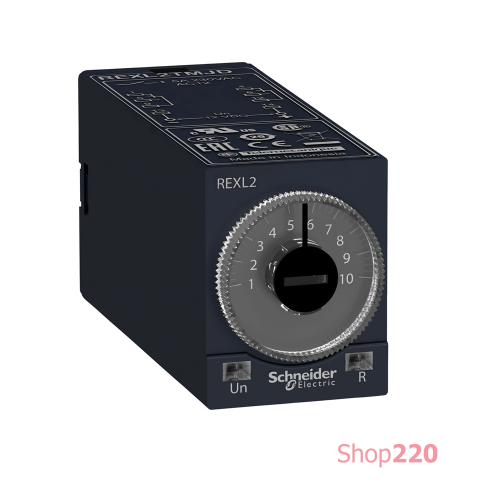

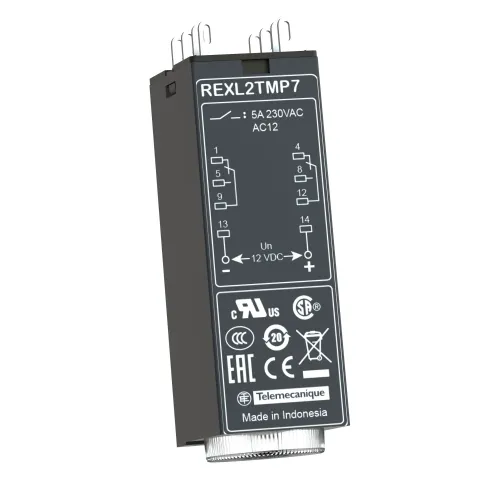

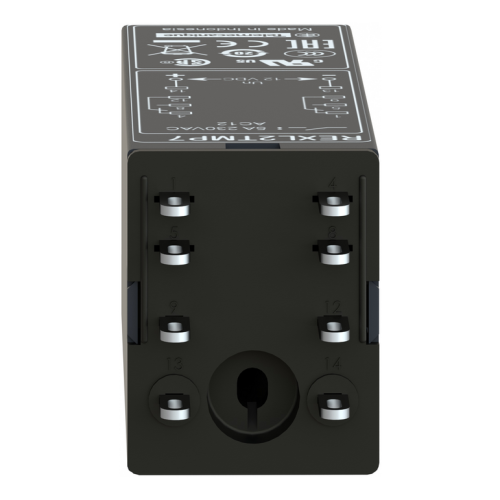

Миниатюрное реле времени REXL2TMP7

Технические характеристики

Серия продукта: Harmony Таймерные реле
Тип изделия или компонента: Однофункциональное реле
Масса нетто: 0,05 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 3,0 смД
Вес 1 упаковки: 50,0 г
Гарантия: 18 месяцев
Способ крепления: Зярядка (контактное гнездо)
[Ui] номинальное напряжение изоляции: 250 В в соответствии с МЭК 2550 [In] номинальный ток: 5 А переменный ток
Стандарты: МЭК 60601-1, 89/336/EEC, МЭК 61000-6-2, EN 50081-2, МЭК 61812-1, 73/23/EEC, IEC 60601-2, UL, cUL
Ширина: 21 мм
Тип 2 упаковки: S01
Количество единиц в 2 упаковке: 48
Высота 2 упаковки: 15,0 см
Ширина 2 упаковки: 15,0 см
Длина 2 упаковки:2, 40 кг
Рабочая температура окружающей среды: -20…60 C
Степень защиты: IP50 в соответствии с МЭК 60529
Местная сигнализация: для выхода в работу 1 светодиод (красный), для питания включен 1 светодиод (желтый)00 Механическая циклов
Относительная влажность: 95 % без конденсата в соответствии с МЭК 60068-2-6
Температура окружающего воздуха для собер: -40…70 C
Электрическая износостойкость: 100000 циклов на 250 В переменный ток резистивный в соответствии с МЭК 61000-4-2 уровень 3, 8 кВ в воздухе в соответствии с МЭК 61000-4-2 уровень 3
Устойчивость к электромагнитному полю: 10 В/м в соответствии с МЭК 61000-4-3 уровень 3
Защита от перенапряжения на выходе: 2 230 В переменный ток 50/60 Гц
Виброустойчивость: 0,35 мм (f= 10…55 Гц) в соответствии с МЭК 60068-2-6
Тип дискретного выхода: Реле
Тип контакта и соединения: 2 переключающих контакта<0/0 Диапазон: 0 мин, 1...10 ч, 0.1...1 с, 6...60 мин, 6...60 с, 1...10 с
Отклонение температуры: 0.05 %/C
Диапазон напряжения: 0.85...1.15 Us
Электрическая прочность изоляции: 2 кA/0 60601-1, 2 кВ для 1 mA/1 минута на 50 Гц в соответствии с МЭК 61812-1
Устойчивость к коротким перерывам потребления: 5 мс
Материал контакта: Без кадмия
Максимальная потребляемая мощность: 3 В/к 2 МЭК 61000-4-4 уровень 3
Минимальный ток переключения: 100 мА
Устойчивость к импульсным перенапряжениям: 2 кВ в соответствии с МЭК 61000-4-5 уровень 3
Наименование компонента: REXL
Возмущение излучаемое/проводящее:Класс B в соответствии с EN 55022 (EN 55011 группа 1)
Неприемлемость к помехам приведенных ра: 10 В (0,15...80 MГц) в соответствии с МЭК 61000-4-6 уровень 3
Устойчивость к падениям напряжения: >= 90 % / 90 % 30 % / 10 мс в соответствии с МЭК 61000-4-11, 60 % / 100 ms в соответствии с МЭК 61000-4-11
Максимальная коммутационная способность: 4 x 5 A
Тип выдержки времени: Задержка включения и питание
Стабильность 0/5. %
Отклонение напряжения: +/- 0.2 %/В
Настройка точности выдержки времени: 10 % от полной шкалы на 25 C в соответствии с МЭК 61812-1
Длина между двумя ведущими частями: 4 кВ/3 в соответствии с МЭК 60664-1 задержки времени, после отключения питания, 50 мс при выдержке времени, при обесточивании
Количество функций: 1
максимальный временно допустимый ток: 10 А для < 10 с
