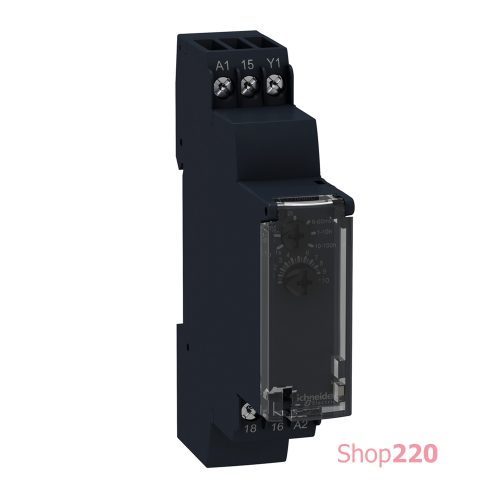

Модуное реле времени, 24-240В, =24В RE17RCMU

Технические характеристики

Серія продукту: Harmony Таймерні реле
Тип виробу або компоненту: Однофункціональне реле
Маса нетто: 0,07 кг
Тип 1 упаковки: PCE
Кількість одиниць у 1 упаковці: 1
Висота 1 упаковки: 2,8 см
Ширина 1 упаковки: 7,4 см
Довжина 1 упаковки: 9,4 см
Вага 1 упаковки: 80 г
Монтажна опора: 35 мм DIN-рейка відповідно до МЕК 60715
[Uimp] номінальна імпульсна витримувана напру: 5 кВ впродовж 1.2/50 мкс
Клеми підключення: Гвинтові затискачі, 1 x 0.5...1 x 3.3 мм кв (AWG 20...AWG 12) Твердий без кабельного наконечника, Гвинтові затискачі, 2 x 0.5...2 x 2.5 мм кв (AWG 20...AWG 14) Твердий без кабельного наконечника, Гвинтові затискачі, 1 x 0.2...1 x 2.5 мм кв (AWG 24...AWG 14) гнучкий з кабельним наконечником, Гвинтові затискачі, 2 x 0.2...2 x 1.5 мм кв (AWG 24...AWG 16) гнучкий з кабельним наконечником
Стандарти: МЕК 61000-6-4, МЕК 61000-6-2, МЕК 61000-6-3, 2004/108/EC, 2006/95/EC, МЕК 61812-1, МЕК 61000-6-1
Сертифікація виробу: cULus, GL, CSA
Висота: 90 мм
Ширина: 17,5 мм
Тип 2 упаковки: S02
Кількість одиниць у 2 упаковці: 40
Висота 2 упаковки: 15 см
Ширина 2 упаковки: 30 см
Довжина 2 упаковки: 40 см
Вага 2 упаковки: 3,706 кг
Глибина: 72 мм
Робоча температура навколишнього середови: -20…60 C
Момент затягування: 0,6…1 Н.м відповідно до IEC 60947-1
Матеріал корпусу: Самозатухаючий
Ступінь захисту: IP20 відповідно до МЕК 60529 (клемна колодка), IP40 відповідно до МЕК 60529 (корпус), IP50 відповідно до МЕК 60529 (передня панель)
Маркування: CE
Назва пристрою: RE17R
Відключаюча здатність: 2000 В·А
Тип керування: Селекторний перемикач Лицьова панель
Місцева сигналізація: Світлодіодний індикатор для постійно: реле увімкнене, відлік часу не ведеться, Світлодіодний індикатор 80 % ON and 20 % OFF для блимає: триває відлік часу, Світлодіодний індикатор 5 % увімкнено та 95 % вимкнено для pulsing: relay de-energised, no timing in progress (except function Di-D, Li-L)
Механічна зносостійкість: 10000000 циклів
Відносна вологість: 93 % без конденсату відповідно до МЕК 60068-2-30
Температура навколишнього повітря для збер: -30…60 C
Електрична зносостійкість: 100000 циклів для резистивний навантаження (8 А на 250 В змінний струм максимум)
Електромагнітна сумісність: Тест на стійкість до електростатичного розряду: рівень перевірки: 6 кВ (в контакті) рівень 3 відповідно до МЕК 61000-4-2, Тест на стійкість до електростатичного розряду: рівень перевірки: 8 кВ (в повітрі) рівень 3 відповідно до МЕК 61000-4-2, Сприйнятливість до електромагнітних полів: рівень перевірки: 10 В/м (80 МГц - 1 ГГц) рівень 3 відповідно до МЕК 61000-4-3, Тест на стійкість до ел. перехідних процесів/імпульсів: рівень перевірки: 1 кВ (ємнісний з'єднувальний затискач) рівень 3 відповідно до МЕК 61000-4-4, Тест на стійкість до ел. перехідних процесів/імпульсів: рівень перевірки: 2 кВ (прямий) рівень 3 відповідно до МЕК 61000-4-4, 1.2/50 µs тест на стійкість до імпульсної перенапруги: рівень перевірки: 1 кВ (диференціальний режим) рівень 3 відповідно до МЕК 61000-4-5, 1.2/50 µs тест на стійкість до імпульсної перенапруги: рівень перевірки: 2 кВ (Загальний режим) рівень 3 відповідно до МЕК 61000-4-5, Наведені радіочастотні збурення: рівень перевірки: 10 В (0,15...80 MГц) рівень 3 відповідно до МЕК 61000-4-6, Тест на стійкість до перепадів та переривань напруги: рівень перевірки: 0 % (1 цикл) відповідно до МЕК 61000-4-11, Тест на стійкість до перепадів та переривань напруги: рівень перевірки: 70 % (25/30 циклів) відповідно до МЕК 61000-4-11, Наведені та випромінювані перешкоди: клас B відповідно до EN 55022
[Us] номінальна напруга живлення: 24...240 В змінний струм 50/60 Гц, 24 В постійний струм
Частота мережі живлення: 50...60 Гц +/- 5 %
Номінальний вихідний струм: 8 А
Вібростійкість: 20 м/с ? (f= 10…150 Гц) відповідно до МЕК 60068-2-6
Тип дискретного виходу: Реле
Тип контакту та з'єднання: 1 перемикаючий контакт
Максимальна споживана потужність [Вт]: 0,6 В в 24 В постійний струм
Споживана потужність [ВА]: 0…32 В·А на 240 В змінний струм
Максимальний струм перемикання: 8 А змінний/постійний струм
Код сумісності: RE17
Діапазон затримки часу: 6...60 с, 1...10 год, 1...10 хв, 6...60 хв, 0.1...1 с, 1...10 с, 10...100 год
Відхилення температури: +/- 0.05 %/C
Діапазон напруги: 0.85...1.1 Us
Електрична міцність ізоляції: 2,5 кВ 1 mA/1 хвилина 50 Гц відповідно до МЕК 61812-1
Ударостійкість: 15 gn для 11 мс відповідно до МЕК 60068-2-27
Монтажне положення: Будь-яке положення щодо нормальної вертикальної площини монтажу
Стійкість до коротких переривів споживання: 20 мс
Матеріал контакту: Без кадмію
Мінімальний струм перемикання: 10 мА на 5 В постійний струм
Максимальна напруга перемикання: 250 В змінний струм
Опір ізоляції: 100 МОм на 500 В постійний струм відповідно до МЕК 60664-1
Функціональність: Час затримки на вимкнення
Коефіціент роботи під навантаженням: 100 %
Інтегральний час: 120 мс після зняття напруги постійно
Показники надійності безпеки: B10d = 270000, MTTFd = 296,8 років
Тип витримки часу: C
Стабільність та повторюваність характерис: +/- 0.5 % відповідно до МЕК 61812-1
Відхилення напруги: +/- 0.2 %/В
Налаштування точності витримки часу: +/- 10 % від повної шкали на 25 C відповідно до МЕК 61812-1
Довжина між двома провідними частинами: 4 кВ/3 відповідно до МЕК 60664-1
відпускання вхідної напруги: 10 В
робоча частота: 10 Гц
Кількість функцій: 1
тривалість імпульсу сигналу керування: 100 мс з паралельним навантаженням постійно, 30 мс постійно
затримка ввімкнення: 100 мс
