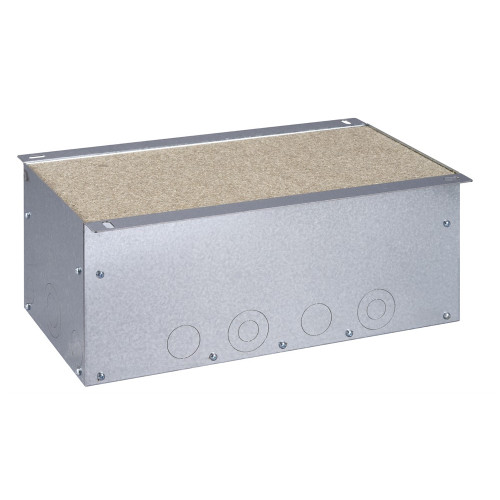

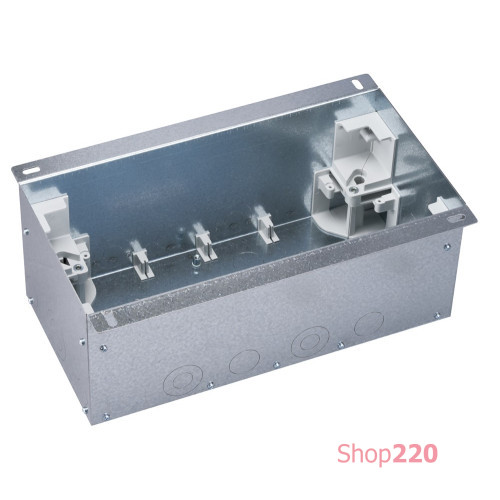

Монтажная коробка в бетон для лючка KF870/8, Simon KGH801/8

Используется для установки металлических лючков серии KF Simon в бетонную стяжку. Выполнена из оцинкованной стали. Поставляется с деревянной заглушкой.

Характеристики коробки Simon

Группа изделия: люки в пол

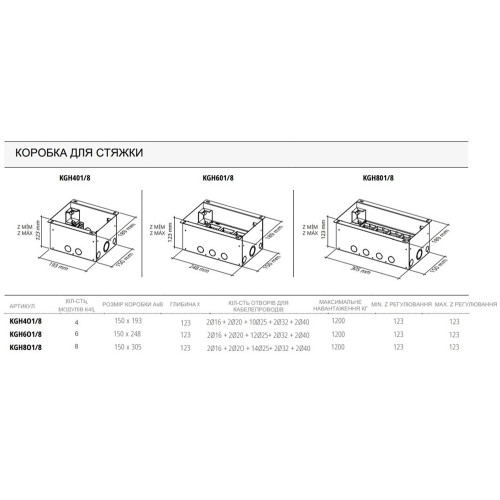

Габаритные размеры (ДхШхГ): 305 х 150 х 123мм
Материал: оцинкованая сталь
Степень защиты: IP 40 (в закрытом состоянии лючка)
Степень ударопрочности IK: 10
Производитель: Simon (Испания)

Новая серия металлических напольных люков создана в результате совместной работы архитекторов, интерьерных дизайнеров и других специалистов, чтобы удовлетворить потребность в линейке решений для объектов, где требуется прочное и долговечное оборудование.

Конструкция соответствует требованиям стандартов DIN EN 50085-2, UNE-EN IEC 60670-1 (январь 2022 г., корпуса) и UNE-EN 60670-23 (июнь 2009 г., напольные люки) и рассчитана на монтаж в наливных полах. Линейка включает различные варианты исполнения, что позволяет адаптировать функционал под конкретные задачи заказчика.

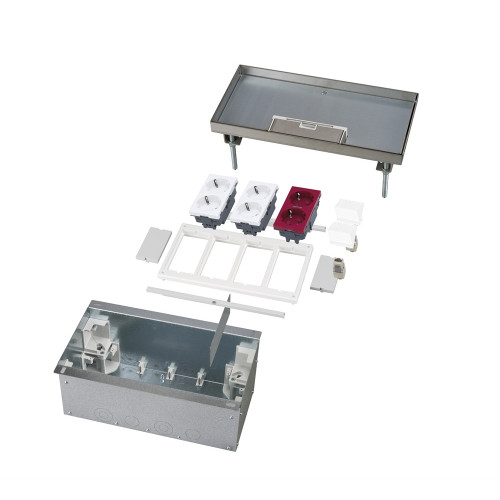

Готовый лючок в сборе

1 - Отверстие для прокладки кабеля. Защищает и пропускает соединительные кабели
2 - Система открывания. Ручная и защищенная (в зависимости от модели)
3 - Защитная заглушка. Защищает внутреннюю часть люка от пыли и мелких предметов
4 - Обслуживание. Крышку можно снять для облегчения обслуживания соединений без полного демонтажа коробки
5 - Болтовые крепления. Обеспечивают максимальную прочность сборки
6 - Металлическая разделительная пластина. Гарантирует электромагнитную устойчивость системы голоса, данных и мультимедиа (VDM)
7 - 5 предварительно вырезанных отверстий для ввода кабелепровода (16, 20, 25, 32 и 40 мм). Доступны по всему периметру коробки
8 - Пространство для укладки напольного покрытия. Крышка имеет выемку 20 мм для отделки напольным покрытием (керамика, паркет, ковровое покрытие и др.)
9 - Заземление металлических частей. Включает соединительные элементы между металлическими частями для надлежащего заземления
10 - Дополнительная регулировка рамы на 30 мм. Позволяет получить общую глубину 153 мм
11 - Конструкция квадратной формы. Облегчает резку и укладку напольного покрытия

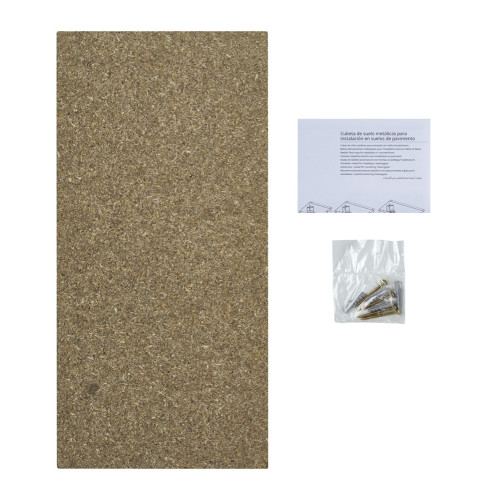

12 - Комплектация всем необходимым оборудованием. Поставляется с необходимыми компонентами для правильного монтажа (шурупы, защитная деревянная крышка, металлическая армирующая пластина, металлическая арматура для заземления и т.д.)
13 - Металлическое усиление. Выдерживает максимальную нагрузку до 1200 кг. Поставляется в комплекте с крышкой
