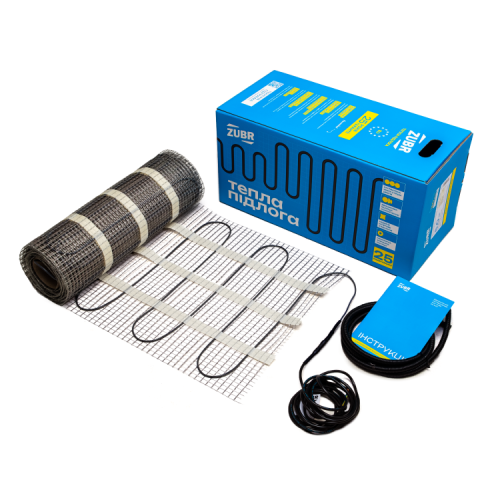

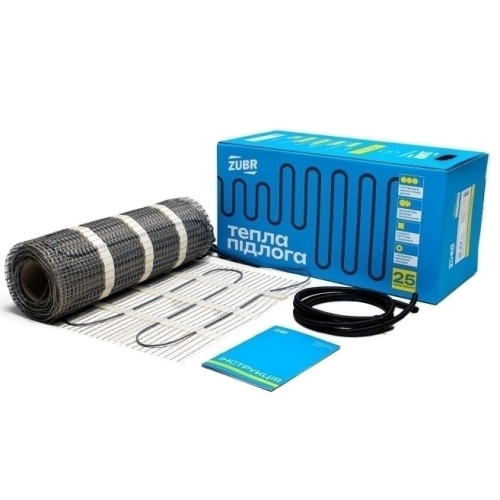

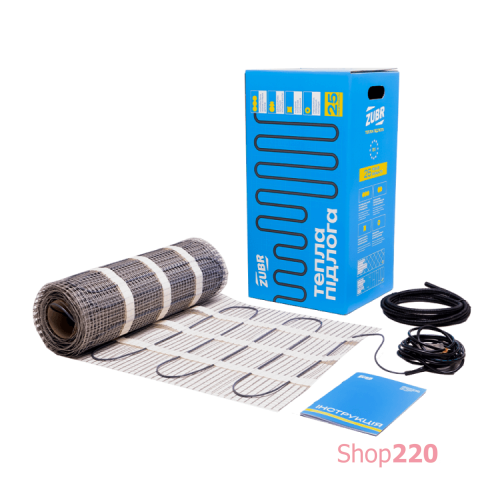

Нагревательный мат 10 кв. м, 1600Вт, ZUBR DC Mat 1600 / 10 кв.м.

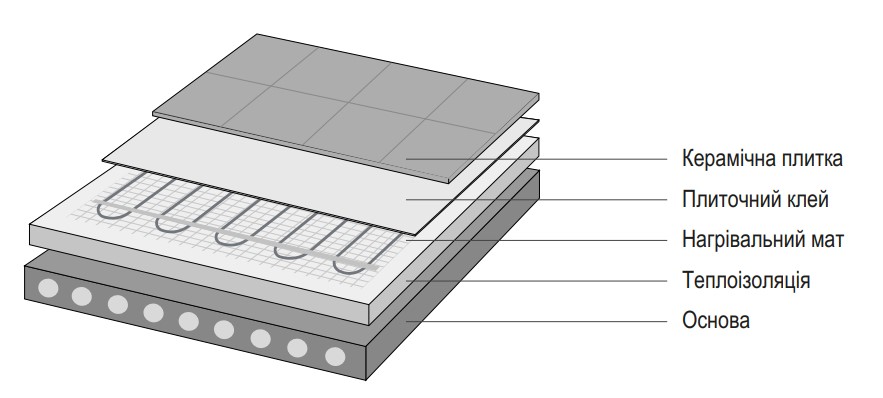

Нагревательный двухжильный мат ZUBR DC Mat предназначен для монтажа не только в стяжку, но и в плиточный клей, что удобно, когда нет возможности поднять высоту пола. Удельная мощность мата ZUBR составляет 160 Вт/м2, благодаря чему обеспечивается идеальный комфорт и равномерное распределение тепла по всей поверхности пола. Нагревательные маты ZUBR могут применяться как дополнительная система обогрева. Финишные покрытия, к которым подходит нагревательный мат ZUBR:

• керамическая плитка, керамогранит, натуральный камень;
• ламинат при условии, что температура теплого пола будет не выше 27 °C. Ламинат должен иметь соответствующие сертификаты и знаки производителя, которые информируют о назначении продукта для использования с электрическим теплым полом

Характеристики нагревательного мата

Площадь укладки: 10 м кв
Длина мата: 20 м
Ширина мата: 0,5 м
Потребляемая электрическая мощность: 1600 Вт
Удельная мощность: 160 Вт/м кв
Номинальное напряжение: 220 В, 50 Гц
Длина питающего провода: 4 м (допускается удлинить до 30м с помощью медного кабеля 3х1,5 мм кв)
Максимальная температура: 105 С
Пиковая температура: 120 С
Тип кабеля: двухжильный экранированный
Диаметр кабеля: 3,6 мм

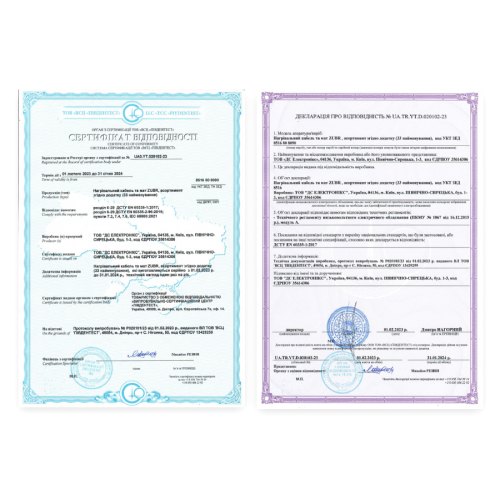

Соответствие стандартам: ДСТУ EN 60335-1:2017, ДСТУ EN 60335-2-96:2019, IEC 60800:2021
Модель: DC Mat
Производитель: DS Electronics (ДС Электроникс, Украина)
Гарантия производителя при соблюдении технологии монтажа: 25 лет

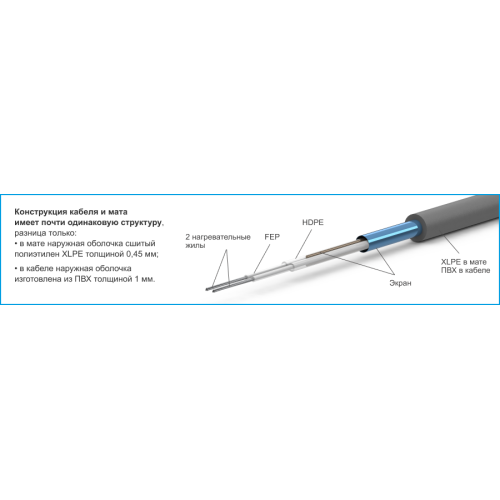

Особенности конструкции ZUBR DC Mat

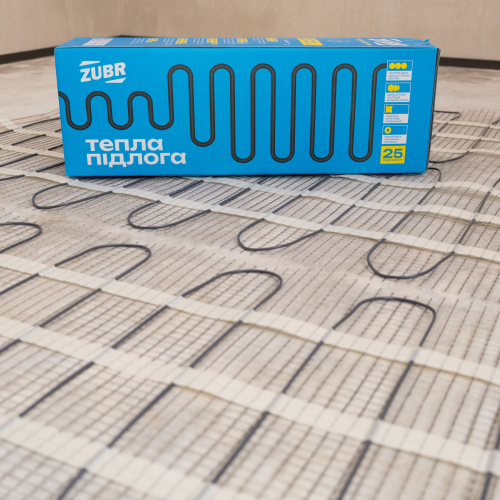

Нагревательный мат ZUBR состоит из нагревательного кабеля, закрепленного скотчем высокой прочности на самоклеющейся армирующей сетке из стекловолокна. За счет фиксации нагревательного кабеля на сетке исключается необходимость подбирать шаг укладки, что снижает возможность его повреждения при монтаже. Расстояние между витками нагревательного кабеля на армирующей сетке мата оптимально для равномерного комфортного нагрева и составляет 9 см. Кабель и "холодный" конец герметично соединены через муфту. Внутри муфты две нагревательные жилы и экран надежно зафиксированы на своих местах благодаря специальному диэлектрическому изолятору.

1. Каждая нагревательная жила состоит из трех проволок. Обе греющие жилы позволяют равномерно распределять температуру и обеспечивать более длительную работу. Многопроволочная структура каждой нагревательной жилы обеспечивает механическую прочность и гибкость кабеля.

2. Двухслойная изоляция FEP (фторэтиленпропилен) и HDPE (полиэтилен высокой плотности). Двухслойная изоляция на каждой жиле надежно защищает кабель при сгибании во время укладки. Отдельная изоляция каждой нагревательной жилы позволяет им свободно двигаться внутри провода, обеспечивая долговечность конструкции.

3. Экран (два провода из оцинкованной меди + фольга из алюминия и ПЭТ)

4. Внешняя оболочка из сшитого полиэтилена XLPE толщиной 0,5 мм. Внешняя изоляция строго единой толщины, благодаря чему отсутствуют тонкие места по всей длине кабеля, что обеспечивает одинаковый прогрев.

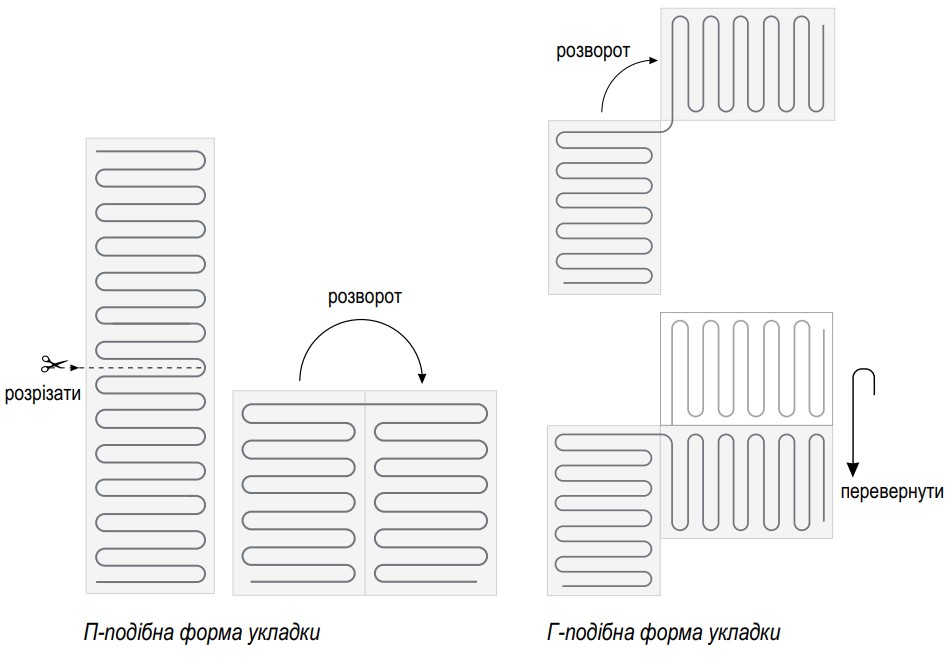

Формы укладки нагревательного мата

Возвращать разрезанный мат можно под любым углом, создавая Г-образные, П-образные и другие формы
обогрева. При этом необходимо следить, чтобы шаг между кабелями в месте разреза сетки был таким же,
как и шаг между кабелем на сетке. Сетку мата резать можно, кабель резать запрежено.

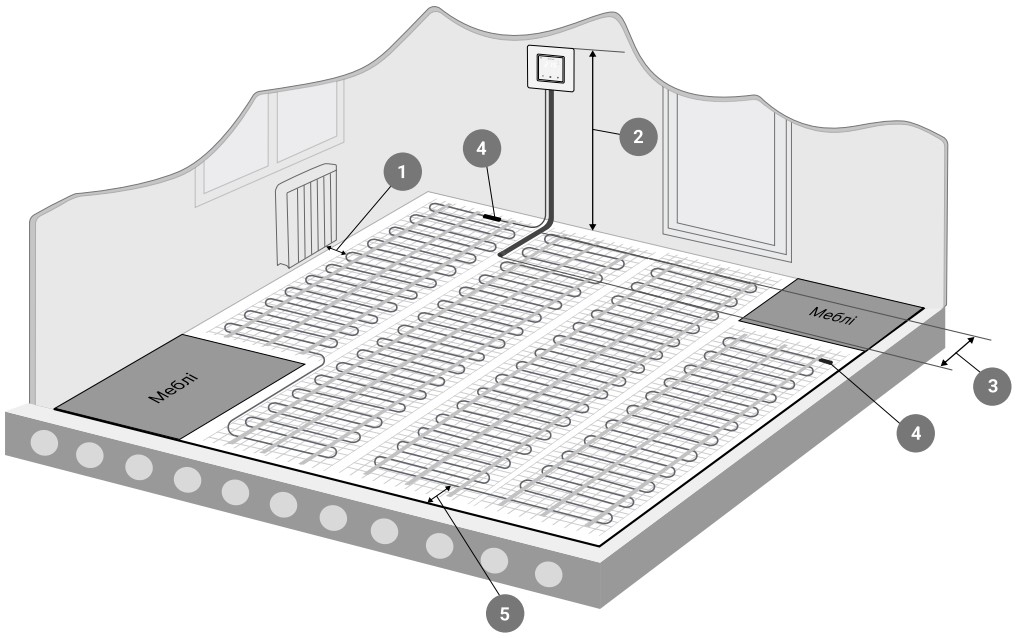

1 - Расстояние от матового кабеля до нагревательных приборов и труб отопления должно быть не менее 20 см.
2 - Терморегулятор является обязательной неотъемлемой составляющей системы "Теплый пол" для поддержки комфортной температуры. Разместите его в месте, недоступном для случайного попадания брызг на высоте 1,4-1,5 м от уровня пола. Для экономного расхода электроэнергии рекомендуется использовать Smart Wi-Fi терморегулятор, например terneo sx.
3 - Датчик температуры размещается в монтажной трубке между витками кабеля и заводят в зону обогрева на 40–50 см.
4 - Муфты кабеля: соединительная и концевая.
5 - Расстояние от кабеля до стен и других ограждающих конструкций должно быть не менее 5 см.

Гофрированную трубу для протяжки датчика температуры мы рекомендуем укладывать с двойным поворотом (см. рисунок). В этом случае радиус изгиба может быть достаточно большим для легкой установки и замены температурного датчика. Чем больше радиус изгиба, тем легче установка датчика. Обратите внимание на то, что расстояние от датчика температуры до соседних греющих кабелей должно быть равным.
