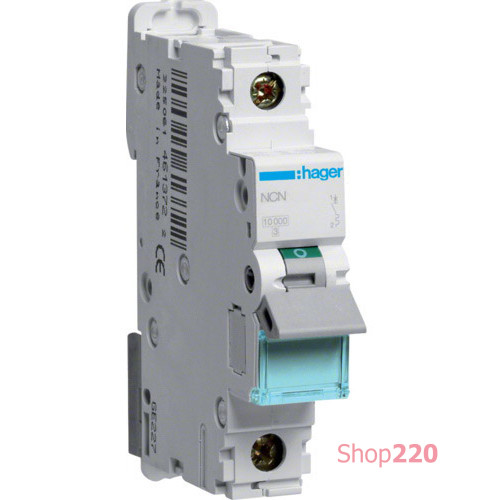

Автомат однофазный 25 А, 10 кА, тип С, NCN125 Hager

Автомат с током 25 А и отключающей характеристикой Тип C применяется в цепях с 1 полюс (1 фаза). Устройство с 1 полюс (1 фаза), поддерживает ток до 25 А и реагирует по кривой Тип C.

Монтаж на стандартную DIN-рейку, диапазон рабочих температур — от -25 до +60°C.

Количество защищенных полюсов: 1
Количество полюсов: 1 P
Тип полюса: 1 P
Тип монтажа: DIN-рейка
Кривая: C
Функции
Параллельно переключение нейтрали: нет
Основные электрические характеристики
Номинальная выключающая способность тока короткого замыкания: 10 kA
Номинальное рабочее напряжение переменного тока: 230 / 400 V
Тип напряжения питания: AC
Напряжение
Номинальное напряжение изоляции: 500 V
Устойчивость по отношению к номинальному импульсному напряжению: 6000 V
Электрический ток
Номинальный ток: 25 A
Номинальная отключающая способность согласно EN 60898: 7,5 kA
min/max диапазон срабатывания термического расцепителя при АC: 1,13 / 1,45 In
Порог электромагнитного расцепителя переменного тока мин./макс.: 5 / 10 In
min/max диапазон износа электромагнитного расцепителя при DC: 7 / 15 In
min/max диапазон износа термического расцепителя при DC: 1,13 / 1,45 In
Номинальный ток при -20°C согласно IEC 60947: 37,3 A
Номинальный ток при 65°C согласно IEC 60947: 19,8 A
Номинальный ток при 70°C согласно IEC 60947: 18 A
Мощность короткого замыкания 220 В 50 Гц согласно IEC 947.2: 7,5 kA
Мощность короткого замыкания 230 В 50 Гц согласно IEC 947.2: 7,5 kA
Мощность короткого замыкания 240 В 50 Гц согласно IEC 947.2: 7 />Значение тока короткого замыкания 230 В 50 Гц: 10 kA
Отключающая способность для 230В (EN 60947-2): 15 kA
Отключающая способность для 240В (EN 60947-2): 15 kA
> Электрический ток / температура
Номинальный ток при -15°C: 31,35 A
Номинальный ток 30 ° C: 25 A
Номинальный ток при 35°C: 24,29 A
Номинальный ток 40°C: 23,59A
Номинальный ток 45°C: 22,88A
Номинальный ток 50°C: 22,18A
Номинальный ток 55°C: 21,47 A
Номинальный ток 60 ° C: 20,77 A
Номинальный ток 65 ° C: 20,06 A
Номинальный ток 70 ° C: 19,36 A
Коэффициент коррекции тока
Коэффициент коррекции тока для 2-х устройств, расположенных рядом: 1
Коэффициент коррекции тока для 3-х устройств, расположенных рядом: 0,95
Корректирующий коэффициент при расположении рядом 4 и 5 устройств: 0,9 Корректирующий коэффициент при расположении рядом 6 устройств: 0,85 Корректирующий коэффициент магнитного расцепителя при 100 Гц: 1,1 Корректирующий коэффициент магнитного расцепителя при 200 Гц 2
Корректирующий коэффициент магнитного расцепителя при 400 Гц: 1,5
Корректирующий коэффициент магнитного расцепителя при 60 Гц: 1,1
Мощность
Максимальная потеря мощности на полюс в соответствии со стандартом изделия: 4,5 W
Общая рассеиваемая мощность под номинальным током:3,37 W
Рассеяемая мощность в расчете на каждый полюс: 3,37 W
Выносливость
Электрическая прочность количества циклов: 4000
Количество механических процессов: 20000
Размеры < Глубина установленного изделия: 70 mm
Высота установленного изделия: 83 mm
Ширина установленного изделия: 17,5 mm
Монтаж
Момент затяжки: 2,8 Нм
Нижнее подключение для модульных устройств: да
Подходит для встроенного монтажа: да
Подключение
Нижнее винтовое соединение с гибким проводником: 1 / 25 мм кв
Секция выхода винта при неподвижной проволоке: 1 / 35 мм кв
Поперечный разрез подсоединения при неподвижном проводе: 1 / 35 мм кв
Верхнее винтовое соединение с гибким проводником: 1 / 25 мм кв
Оборудование
Возможность подключения дополнительного оборудования: да
Стандарты
Стандартный текст: EN 60898-1, IEC 60947-2
Европейская директива WEEE: связан
Безопасность
Защитное исполнение IP: IP20
Условия использования
Рабочая температура: -25…70 °C
Степень загрязнения в соответствии с IEC 60664 / IEC 60947-2: 2
Класс ограничения энергии I?t: 3
Высота: 2000 m
Температура хранения / транспортировки: -25…80 °C
Температура
Температура калибровки: 50 °C
