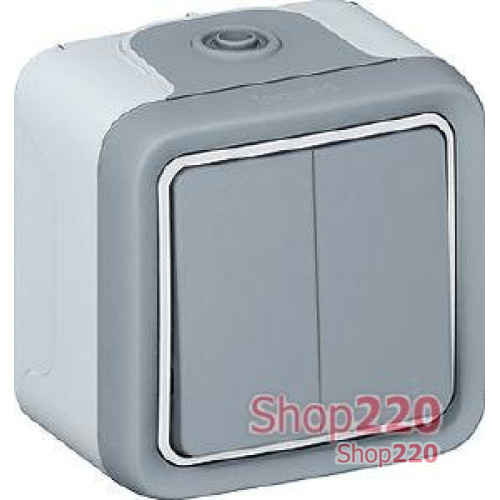

Проходной выключатель IP55 накладной 2-клавишный, серый 69715 Legrand

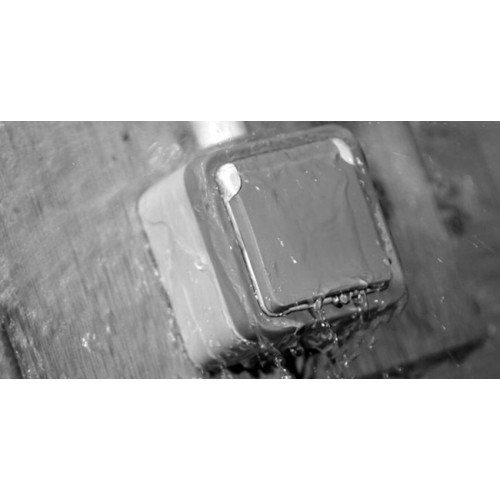

Влагозащищенный 2-х клавишный переключатель IP55 69715 Legrand Plexo предназначен для установки вне помещений (фасад здания, терраса, столб...), а также внутри технических помещений с высокими требованиями к пылевлагозащите. Моноблок состоит из механизма переключателя (выключателя), коробки с уплотнительными сальниками и рамки. Моноблок монтируется на стене с помощью дюбелей или шурупов.

Характеристики переключателя IP55 69715 Legrand Plexo:

Тип механизма: переключатель (также выполняет функции выключателя)
Напряжение сети: 250 В ~
Коммутируемый ток: 10 АХ (А)
Цвет: серый
Материал накладки: термопласт
Степень влагозащиты: IP 55
Степень защиты от механических воздействий: IK 07
Температура эксплуатации: -25... +60 С
Контактные зажимы: безвинтовые
Емкость зажимов: 2 зажима от 0,75 мм кв до 2,5 мм кв
Артикул: 69715
Серия: Plexo (Плексо)
Производитель: Legrand (Легранд, Франция)

Монтаж накладного влагозащищенного выключателя IP55 Plexo. Крепление монтажной коробки к поверхности производится двумя винтами диаметром 3-4 мм.

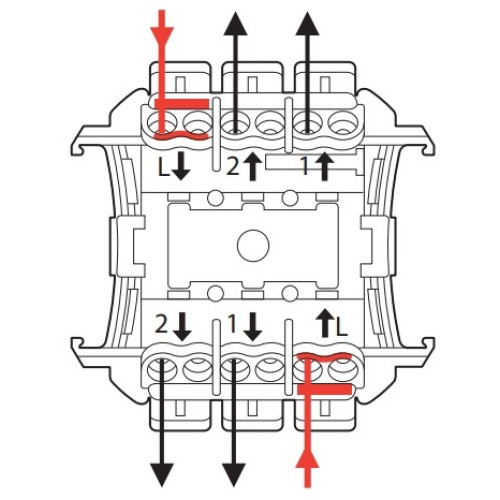

Присоединение проводников к переключателям IP55 Legrand

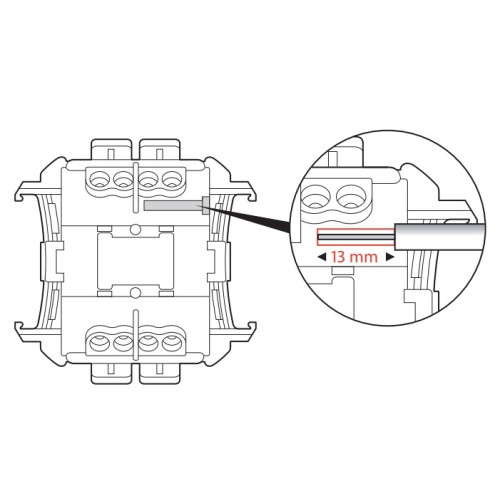

Требуемая длина зачищенного кабеля - 13 мм. Используйте шаблон, расположенный на задней панели механизма, для определения точной длины.

Последовательность сборки переключателя IP55. Крепление верхней части к монтажной коробке, обеспечивающее степень защиты выключателя IP55, выполняется поворотом отвертки на 1/4 оборота.

Направление поворота отвертки указано на крышке.

Габаритные размеры влагозащищенного переключателя 69715 Legrand Plexo IP55
