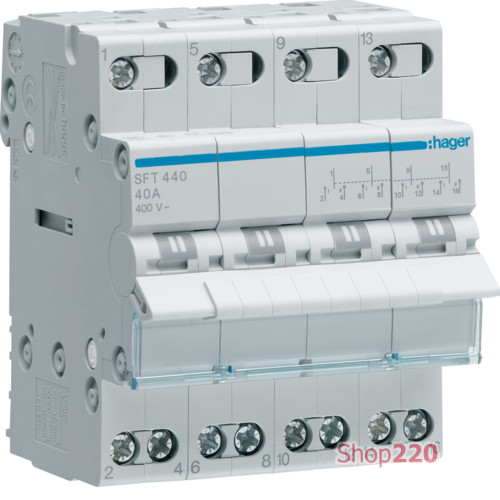

Переключатель I-0-II трехпозиционный 4-х полюсный, 40 А, SFT440 Hager

Перекидной рубильник (переключатель) SFT440 Hager предназначен для ручного переключения критической группы электрических потребителей дома на второй источник питания - генераторную установку. Он одновременно переключает 3 фазы и нейтраль. Подключение питающих проводов от генератора и от распределительной сети осуществляется снизу переключателя. Общий выход на нагрузку расположен сверху.

Переключатель имеет три положения ручки. Нижнее положение - питание нагрузки осуществляется от первого ввода, среднее положение - питание на нагрузку отключено, верхнее положение - питание нагрузки осуществляется от второго (резервного) ввода. Переключение осуществляется через нулевое положение, что исключает возможность короткого замыкания между двумя вводами.

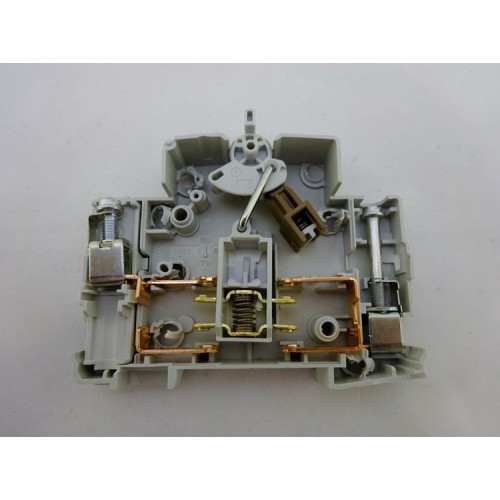

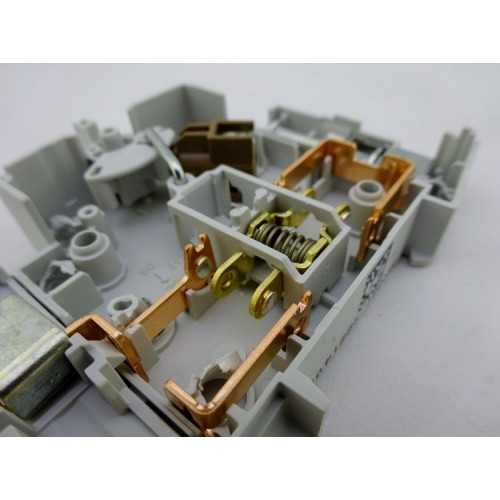

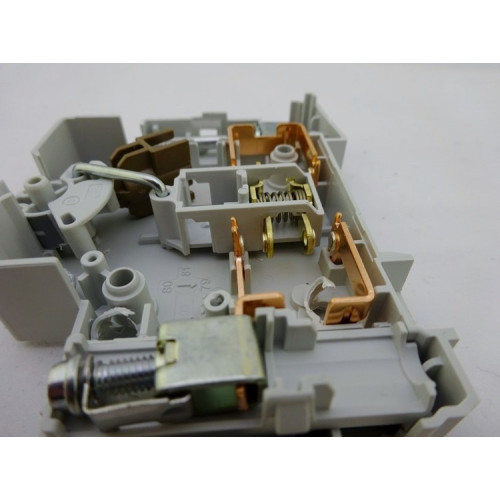

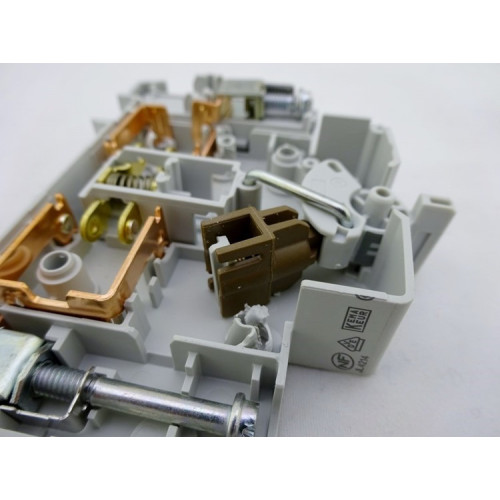

Читайте обзор со "вскрытием" рубильника Хагер.

Характеристики переключателя SFT440 Hager:

Количество положений переключателя: 3
Номинальное напряжение: 400 В
Максимальный пропускаемый ток через контакты: 40 А
Число занимаемых мест в щите: 4 модуля
Монтаж: на дин-рейку
Температура эксплуатации: -20 ... +50 С
Количество в упаковке: 3
Соответствие стандартам: EN 60947-3, EN 60669-1
Степень защиты: IP 20
Электрическая износостойкость: 25 000 циклов
Механическая износостойкость: 200 000 циклов
Сечение подключаемого провода: 16 мм кв для монолитного проводника; 10 мм кв для многопроволочного проводника
Артикул: SFT440
Производитель: Hager

Внимание! Переключение должно осуществляться при полностью отключенной нагрузке! Перекидной рубильник, в отличии от автоматического выключателя, не содержит дугогасительной камеры. На время переключения положений рубильника, необходимо отключать всю его нагрузку с помощью автоматического (-их) выключателя (-ей). Несоблюдение данного требования ведет к обгоранию контактов рубильника и преждевременному выходу его из строя (не гарантийный случай).

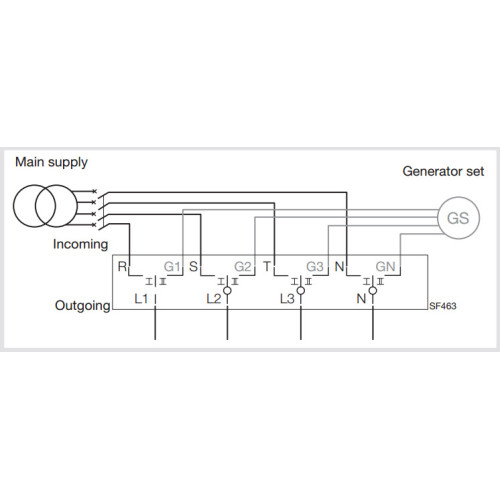

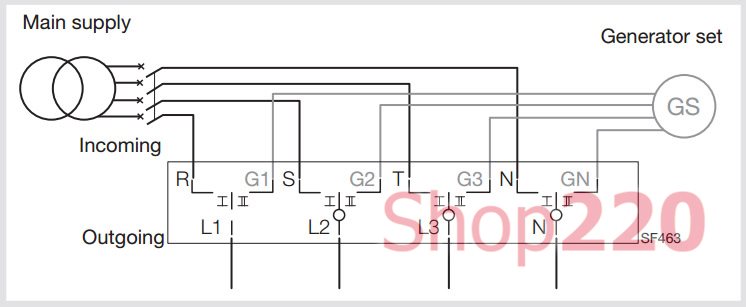

Схема подключения переключателя к сети:
