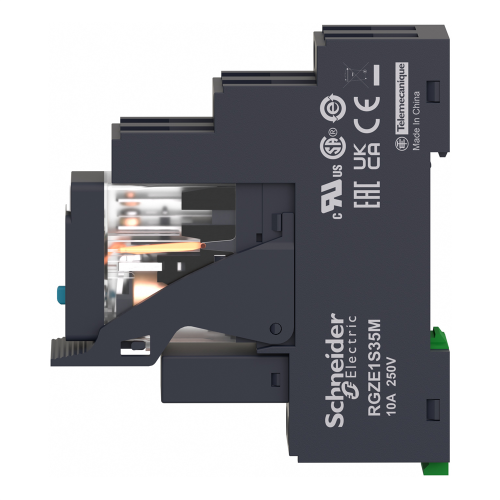

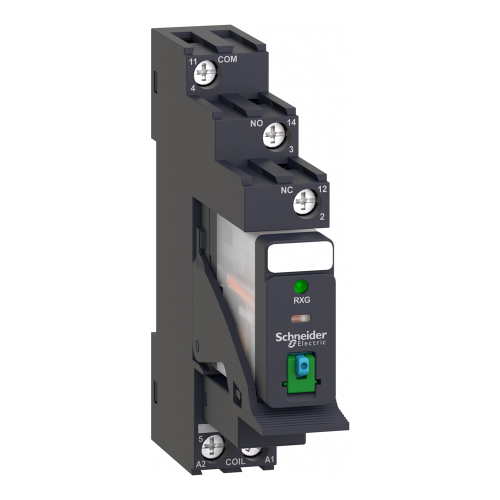

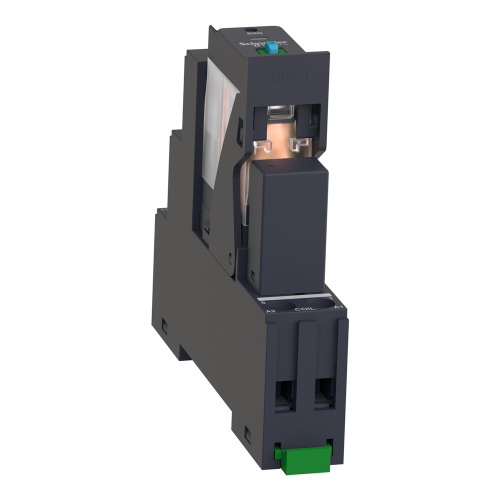

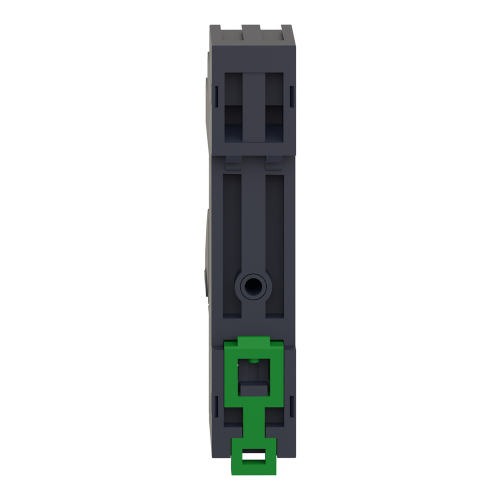

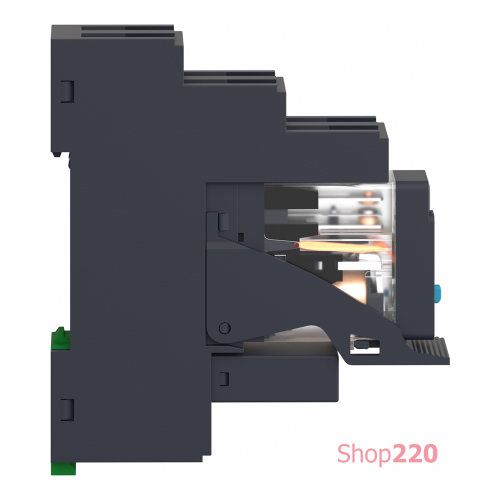

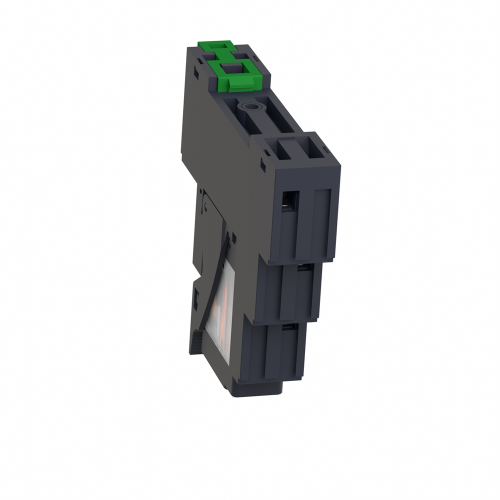

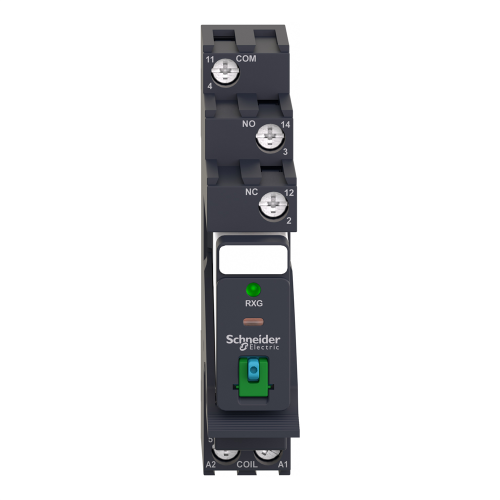

Реле электромеханическое интерфейсное в сборе, 1CO, =24В RXG12BDPV

Технические характеристики

Серия продукта: Электромеханические реле Harmony
Тип изделия или компонента: Предварительно смонтированное вставное реле с гнездом
Масса нетто: 0,058 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 1,56 см
Длина 1 упаковки: 7,2 см
Вес 1 упаковки: 58 ??г
Гарантия: 18 месяцев
Минимальное искажение ширины импульса: IP20
[Ui] номинальное напряжение изоляции: 250 В> 30 В (ПОСТОЯННЫЙ ТОК) в соответствии с UL, 10 А на 30 В (ПОСТОЯННЫЙ ТОК) в соответствии с МЭК, 10 А на 250 В (AC) в соответствии с МЭК, 10 А на 250 В (AC) в соответствии с UL
Клеммы подключения: Соединитель: 5...2. (AWG 22...AWG 14) гибкий с кабельным наконечником, Соединитель, 2 x 0.25...2 x 1 мм кв (AWG 22...AWG 17) гибкий с кабельным наконечником, Соединитель, 1 x 0.5...1 x 2.5 мм кв (AWG 20... Соединитель, 2 x 0.5...2 x 1.5 мм кв. DNV-GL
Тип 2 упаковки: BB1
Количество единиц в 2 упаковке: 30
Высота 2 упаковки: 17 см
Ширина 2 упаковки: 9 см
Длина 2 упаковки: 27 см
Вес 2 упаковки: 1,9 единиц в 3 упаковке: 180
Высота 3 упаковки: 30 см
Ширина 3 упаковки: 30 см
Длина 3 упаковки: 40 см
Вес 3 упаковки: 12,125 кг
Степень загрязнения: 2
среда: -40…70 C
Степень защиты: RT I
Описание изделия: Полный комплект
Название устройства: RXG
Тип управления: Кнопка проверки с возможностью блокировки
Механическая износостойкость: 10000000 циклов<8/ Темнотная окружающего воздуха для собер: -40…85 C
Электрическая износостойкость: 100000 циклов резистивная нагрузка
Класс электрической изоляции: Класс F
Виброустойчивость: 3 gn, амплитуда= +/- 1.5 мм (f = 10…15 1.5 мм (f = 10…150 Гц)не работает
Тип контакта и соединения: 1 переключающий контакт
Ток нагрузки: 10 А
[Uc] напряжение схемы управления: 24 В постоянный ток
Светодиодный индикатор состояния: С0 нагрузкой, <= 18000 циклов/ч Холостый ход
Электрическая прочность изоляции: 1000 В переменный ток между контактами с микровыключением изоляция, 1300 В между терминалами и базой с базовая изоляция изоляция, 3000 В между терминалами и зоной5000 В переменный ток между катушкой и контактом с усиленная изоляция изоляция
Ударопрочность: 20 gn в действии, 100 gn не работает
Монтажное положение: Любое положение
[Ithe] условный тепловой ток в оболочке: 10 А
Материал контакта (AgSnO2In2O3)
Максимальное напряжение переключения: 250 В
Рабочее время: 20 мс
Сопротивление контакта: 100 мОм
Сопротивление изоляции: 1000 МОм на 500 В постоянный ток
цвет крышки: Интегральное время: 20 мс
Показатели надежности безопасности: B10d = 100000
Максимальная коммутационная способность: 2500 ВА переменный ток, 300 Вт постоянный ток
Минимальная коммутационная способность: 500 мВт на 100 мА, 5 групповой монтаж
Порог напряжения отпуска: >= 0.1 Uc постоянный ток
Среднее потребление катушки: 0,53 В постоянный ток
Коэффициент использования: 20 % Значение крутящего момента: 0,8 Н.м, 0:70 Н/м 0 10%
