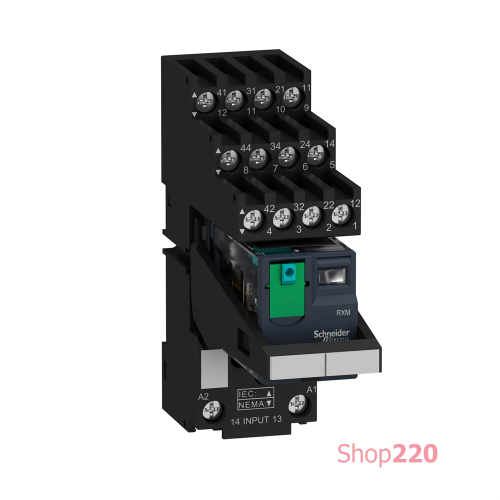

Реле электромеханическое миниатюрное, 4CO, =24В RXM4AB1BDPVS

Технические характеристики

Серия продукта: Электромеханические реле Harmony
Тип изделия или компонента: Предварительно смонтированное вставное реле с гнездом
Масса нетто: 0,105 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 8 см
Длина 1 упаковки: 8,5 см
Вес 1 упаковки: 101 г
Гарантия: 18 месяцев
[Ui] номинальное напряжение изоляции: 250 В в соответствии с МЭК
[Uimp] номинальная импульсная выдерживаемая на5 мкс
[Ie] номинальный рабочий ток: 3 А на 28 В (ПОСТОЯННЫЙ ТОК) нормально закрытый в соответствии с МЭК, 3 А на 250 В (AC) нормально закрытый в соответствии с МЭК, 6 А на 28 В (ПОСТОЯННЫЙ ТОК) нормально открытый в соответствии с МЭК, 6 А на 2 А 277 В (AC) в соответствии с UL, 8 А на 30 В (ПОСТОЯННЫЙ ТОК) в соответствии с UL
Клеммы подключения: Соединитель, 1 x 0.25...1 x 2.5 мм кв (AWG 22...AWG 14) гибкий с кабельным наконечником, 2 мм... (AWG 22...AWG 17) гибкий с кабельным наконечником, Соединитель, 1 x 0.5...1 x 2.5 мм кв (AWG 20...AWG 14) Твердый без кабельного наконечника, Соединитель, 2 x 0.5...2 x 1.6 мм кв наконечника
Стандарты: UL 508, МЭК 61810-1, CSA C22.2 № 14, МЭК 61984
Сертификация изделия: UL, Lloyd's, CE, CSA, GOST, IECEE CB Scheme
Рабочее положение: Любая Количество единиц в 2 упаковке: 30
Высота 2 упаковки: 10 см
Ширина 2 упаковки: 26,5 см
Длина 2 упаковки: 30 см
Вес 2 упаковки: 3,403 кг
Тип 3 упаковки: S03
Высота 3 упаковки: 30 см
Ширина 3 упаковки: 30 см
Длина 3 упаковки: 40 см
Вес 3 упаковки: 33,949 кг
Степень загрязнения: 2
Рабочая температура окружающей среды: -40…5 60529
Описание изделия: Полный комплект
Название устройства: RXM
Тип управления: Кнопка проверки с возможностью блокировки
Механическая износостойкость: 10000000 циклов
Температура окружающего воздуха для сож: -40…80 C0<0/0 циклов для резистивной нагрузки
Виброустойчивость: 3 gn, амплитуда= +/- 1 мм (f = 10…150 Гц)5 циклов в операции, 5 gn, амплитуда= +/- 1 мм (f = 10…150 Гц)5 циклов не в операции
Тип контакта и напряжение схемы управления: 24 В постоянный ток
Светодиодный индикатор состояния: Отсутствует
Рабочая скорость: <= 1200 циклов/ч под нагрузкой, <= 18000 циклов/ч Холостой ход
Электрическая прочность изоляции:1300 В переменный ток между контактами из микро выключения изоляция, 2000 В переменный ток между катушкой и контактом с базовая изоляция изоляция, 2000 В переменный ток между полюсами с базовая изоляция изоляция
Удароустойчивость: 10 gn для в действии, 30 g AgNi
Габаритная ширина CAD: 26,9 мм
Габаритная высота CAD: 82,8 мм
Габаритная глубина CAD: 80,35 мм
Продажа неделимым количеством: 30
Минимальный ток переключения: 10 мА
Максимальный ток в установившемся режиме: 5 А
Время работы: 20 мс
Название серии: Миниатюрный
Минимальное напряжение переключения: 17 В
Диапазон номинального рабочего напряжения: 19.2...26.4 В постоянный ток<0/0 Показатели надежности коммутационная способность: 1500 ВА/168 ВТ Переменный/постоянный ток
Минимальная коммутационная способность: 170 мВт на 10 мА, 17 В
Уровни теста: Уровень А групповой монтаж
Порог напряжения отпуска: >=0 01 %
Среднее потребление катушки: 0,9 В, постоянный ток
Время отпуска: 20 мс
Среднее сопротивление катушки: 650 Ом на 20 C +/- 10 % номинальная резистивная нагрузка: 6 А на 250 В переменный ток< 6 А момента: 1 Н.м
