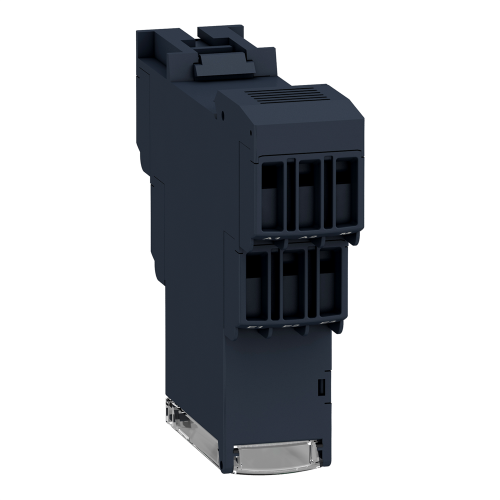

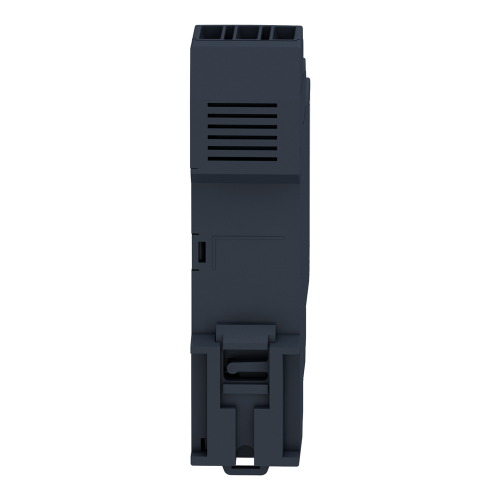

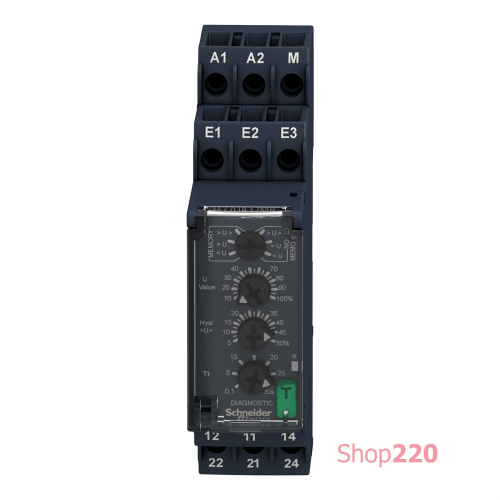

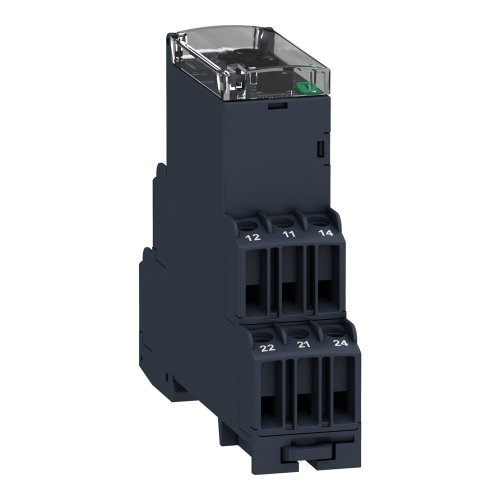

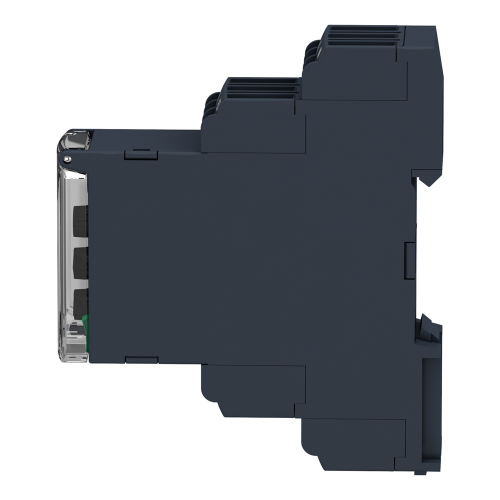

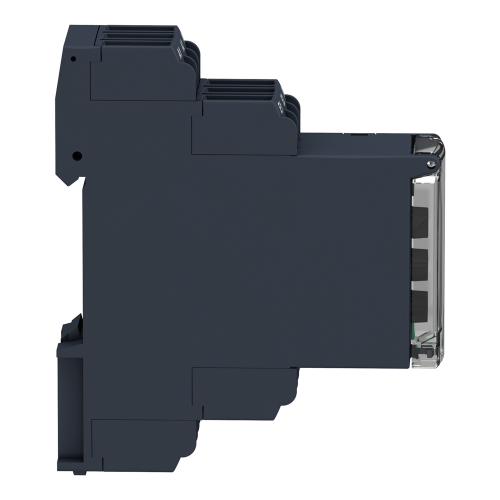

Реле контроля напряжения 1-100В, 24/240В RM22UA32MR

Технические характеристики

Серия продукта: Реле управления Harmony
Тип изделия или компонента: Реле контроля напряжения
Масса нетто: 0,11 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 2,6 см
Длина 1 упаковки: 9,5 см
Вес 1 упаковки: 122,0 г
Монтажная опора: 35 мм DIN-рейка в соответствии с МЭК 60715
Клеммы подключения: Винтовые зажимы, 2 x 0.5...2 x 2.4 мм кв (AW наконечника, Винтовые зажимы, 2 x 0.2...2 x 1.5 мм кв (AWG 24...AWG 16) гибкий с кабельным наконечником, Винтовые зажимы, 1 x 0.5...1 x 3.3 мм кв (AWG 20...AWG 12) 0.2...1 x 2.5 мм кв (AWG 24...AWG 14) гибкий с кабельным наконечником
Стандарты: МЭК 60255-1
Сертификация изделия: GL, UL, CCC, EAC, CE, RCM, CSA
Ширина: 22,5 мм
2 упаковки: 40
Высота 2 упаковки: 15,0 см
Ширина 2 упаковки: 30,0 см
Длина 2 упаковки: 40,0 см
Вес 2 упаковки: 5,29 кг
Тип 3 упаковки: P06
Количество один 3 упаковки: 50,0 см
Ширина 3 упаковки: 80,0 см
Длина 3 упаковки: 60,0 см
Вес 3 упаковки: 92,58 кг
Степень загрязнения: 3 в соответствии с МЭК 60664-1
Категория напряжений 60664-1
Рабочая температура окружающей среды: -20… 50 C на 60 Гц, -20… 60 C на 50 Гц
Момент затяжки: 0,6… 1 Н.м в соответствии с IEC 60947-1
Материал корпуса: Самозатухающий пластик
Степень защиты: IP20 в соответствии с МЭК 60529 (Зажимы), IP40 в соответствии с МЭК 60529 (корпус), IP50 в соответствии с МЭК 60529 измерением
Тип управления: With test button
Механическая износостойкость: 10000000 циклов
Относительная влажность: 93… 97% на 25%. 55 C в соответствии с МЭК 60068-2-30
Температура окружающего воздуха для собер: -40… 70 C
Электрическая износостойкость: 100000 циклов
Электромагнитная совместимость: Immunity for residential, commercial and light-industrial environments в соответствии с МЭК 61000-6-1, Устойчивость к промышленной среде в соответствии с МЭК 61000-6-2, environments в соответствии с МЭК 61000-6-3, Стандарт эмиссии для промышленной среды в соответствии с МЭК 61000-6-4, Электростатический разряд - уровень теста: 6 кВ уровень 3 (контактный разряд) в соответствии с МЭК 61000-4-2, Электростатический разряд - уровень теста: 8 кВ уровень 61000-4-2, Тест на стойкость к излучению РЧ э/м поля - уровень теста: 10 В/м уровень 3 в соответствии с МЭК 61000-4-3, Тест на стойкость к эл.переходных процессов/импульсов - уровень теста: 4 кВ уровень 4 (прямой) в соответствии с МЭК 61000-4-4, Тест на стойкость к эл. переходных процессов/импульсов - уровень теста: 2 кВ уровень 4 (емкостная муфта) в соответствии с МЭК 61000-4-4, Тест на устойчивость к перенапряжению - уровень теста: 4 кВ уровень 4 (Общий режим) в соответствии с МЭК 61000-4-5, в соответствии с МЭК 61000-4-5, Приведенные и излучаемые помехи класс B группа 1 в соответствии с CISPR 11, Приведенные и излучаемые помехи класс B в соответствии с CISPR 22
Пределы напряжения питания: 20,4… 264 В переменный/постоянный ток
Номинальный выходной ток: 8 А
Виброустойчивость: 0,075 мм (f= 10…58,1 Гц) не работает в соответствии с МЭК 60068-2-6, 1 gn (f= 10…58,1 Гц) не работает в соответствии с МЭК-0,6 (f= 58,1…150 Гц) в действии в соответствии с МЭК 60068-2-6, 0.5 gn (f= 58,1…150 Гц) в действии в соответствии с МЭК 60068-2-6
Время реакции: <= 500 мс
Тип контакта и соединения [ВА]: 2000 В·А
Максимальная потребляемая мощность [Вт]: 1,5 В постоянный ток
Потребляемая мощность [ВА]: 3,5 В·А переменный ток
Максимальный ток переключения: 8 А переменный ток
Удароустойчивость: 15 gn (длительность) 60068-2-27, 5 gn (длительность = 11 мс) для в действии в соответствии с МЭК 60068-2-27
Категория применения: AC-15 в соответствии с IEC 60947-5-1, DC-13 в соответствии с IEC 60947-5-1, AC-1 в соответствии с МЭК 60947-4-1
Тип сети питания: Постоянный ток
Диапазон измерений: 1...100 V Переменный/постоянный ток
Испытательное напряжение диэлектрика: 2,5 кВ переменный ток 50 Гц, 1 мин в соответствии с МЭК 60255-27 мс
Материал контакта: Без кадмия
Минимальный ток переключения: 10 мА на 5 В постоянный ток
Максимальное напряжение переключения: 250 В переменный ток
Тип реле: Реле контроля напряжения
Количество фаз сети: 1 фаза<0/0 Сопротивление 0 постоянный ток
Погрешность измерения: < 1 % на весь диапазон с колебанием напряжения, 0.05 %/C при колебаниях температуры
Интегральное время: 1500 мс при максимальном напряжении
Показатели надежности безопасности: B10d = 290000, MTTFd = 3: фиксированный с полной шкалой для оконного режима, 5… 50 % Регулируемый с порговыми настройками
Стабильность и повторяемость характерис: +/- 0.5 % для входной и измерительной цепи, +/- 2 % для задержки времени
Наименование релейной защиты: RM22UA
Параметры релейного мониторинга: Пониженное и пониженное пониженного напряжения
время задержки: Регулируемый 0.1...30 с,+/- 10 % максимального значения шкалы Tt- time delay upon fault
[Un] rated nominal voltage: 24...240 В Переменный/постоянный ток 50/60 Гц non self-powered
Выходные контакты: 2 C/O
Максимальный цикл измерения: как среднеквадрат. значение
задержка при включении: 600 мс
Сопротивление между клеммами: 110 кОм на Клеммы E2-M, 22 кОм на Клеммы E1-M, 220 кОм на Клеммы E3-M
