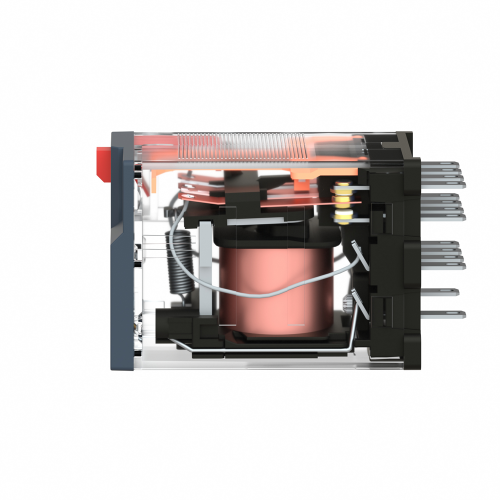

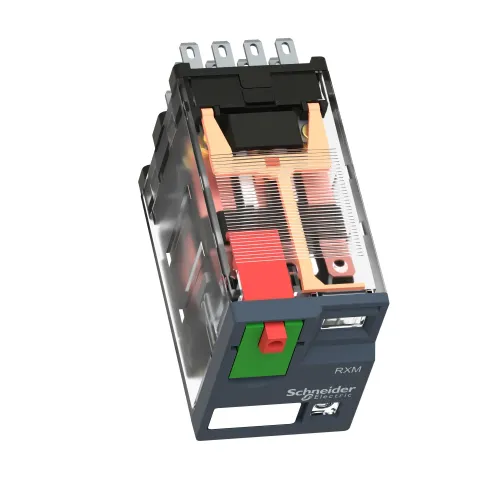

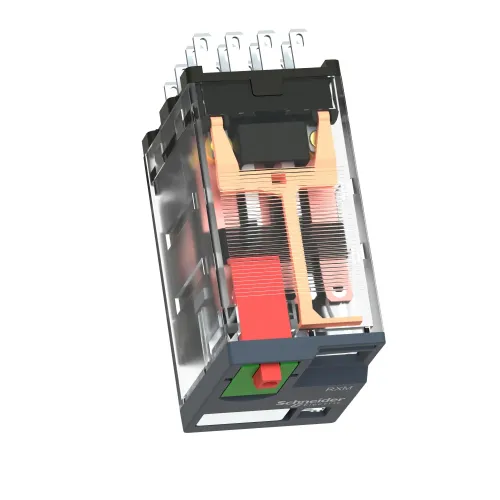

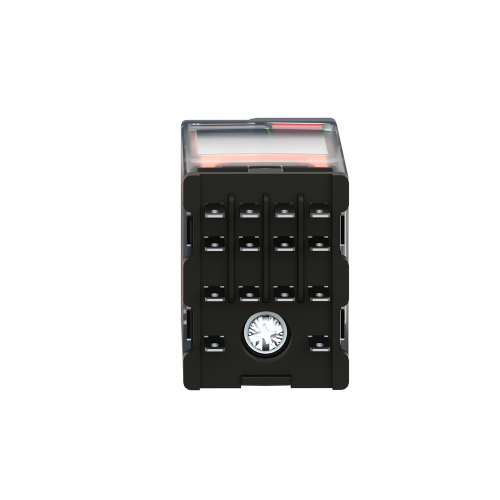

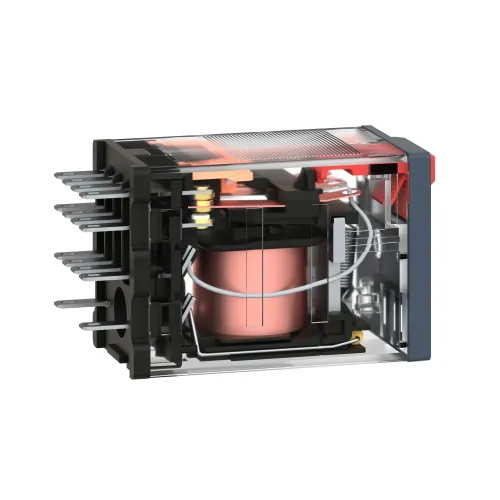

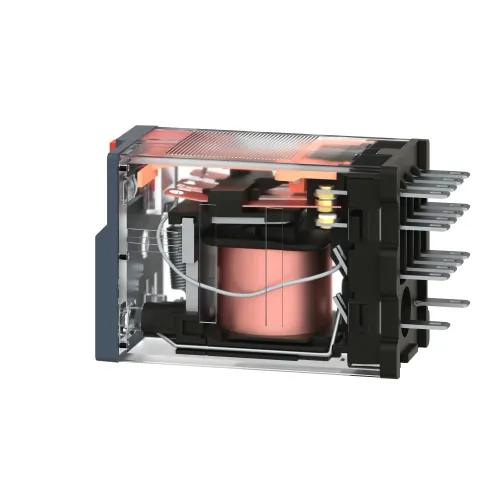

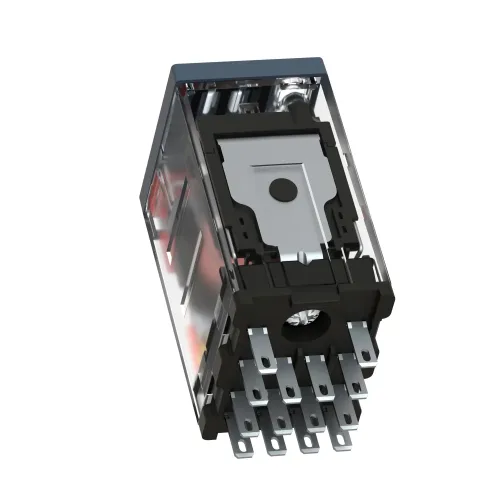

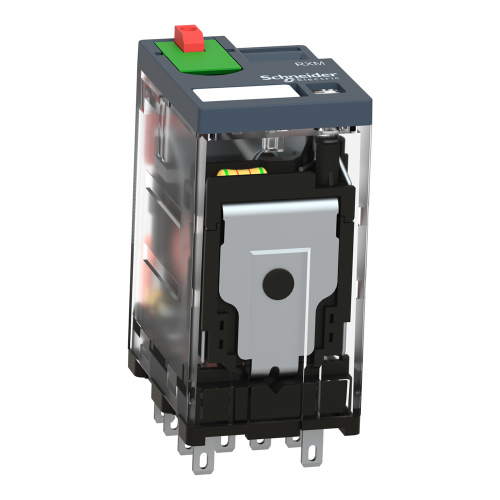

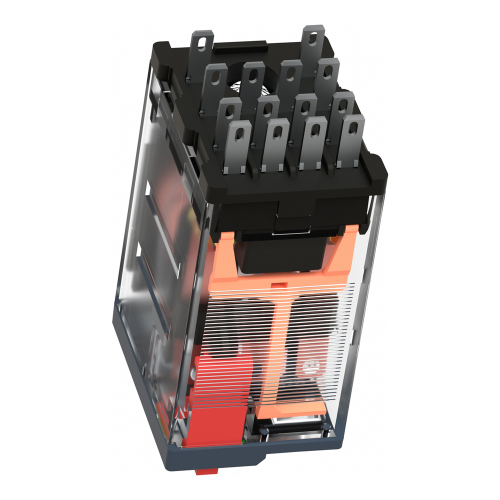

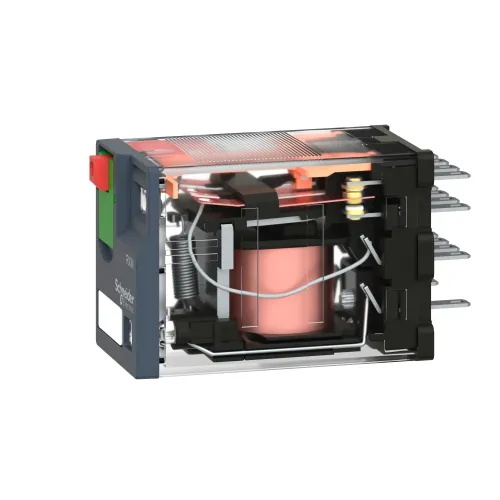

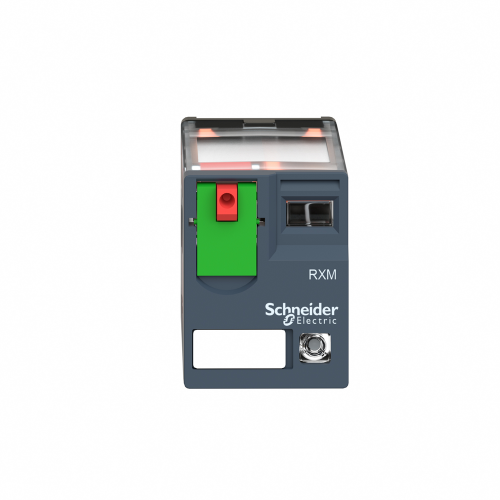

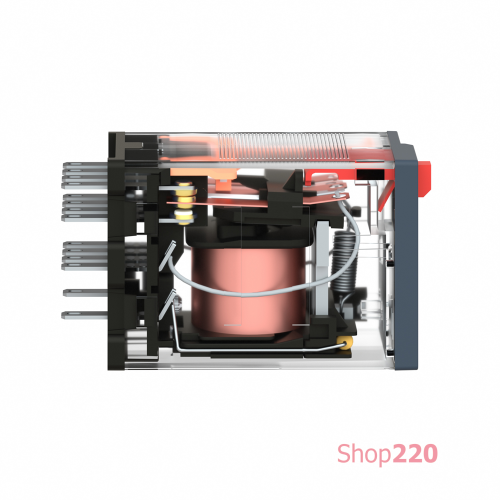

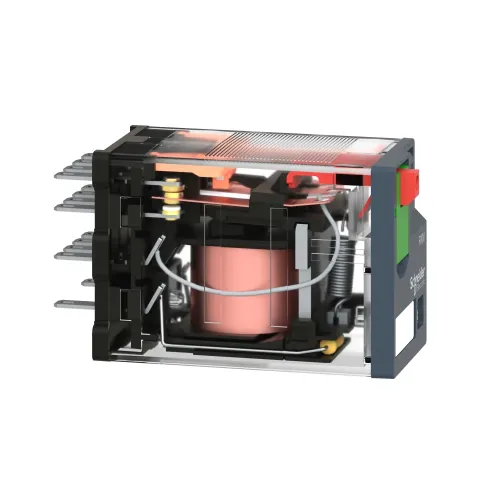

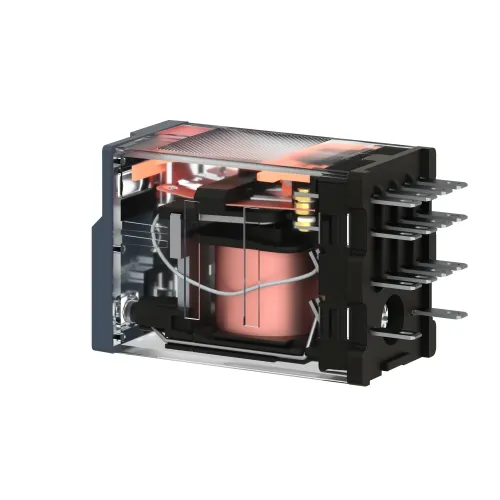

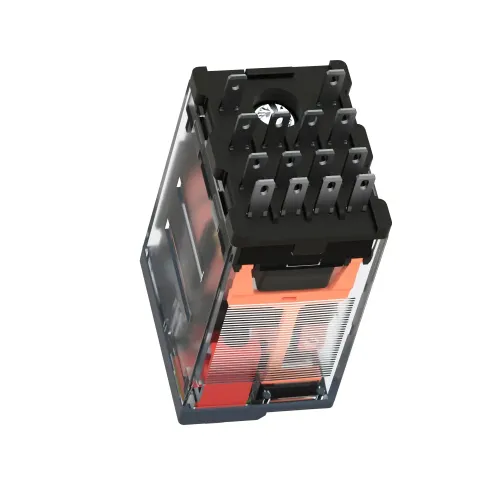

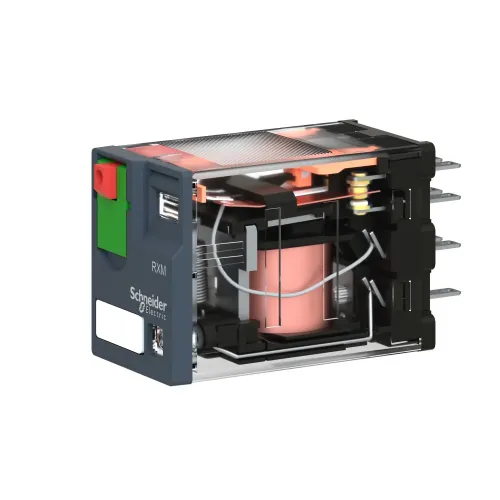

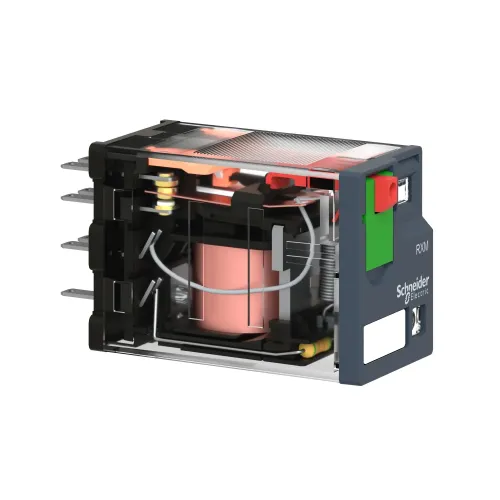

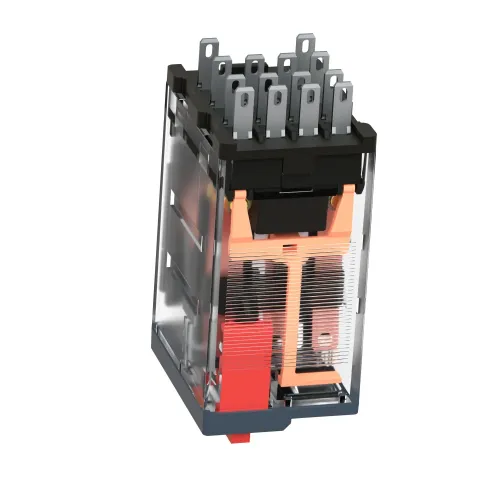

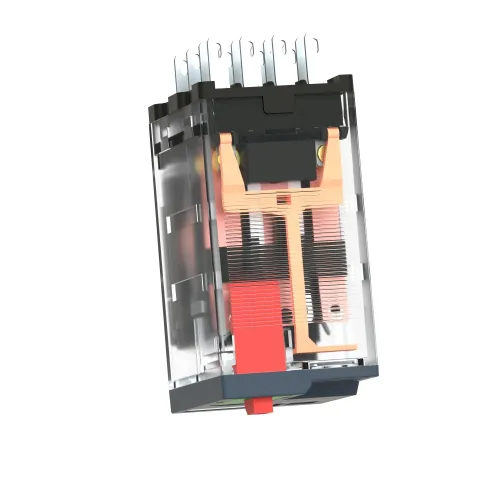

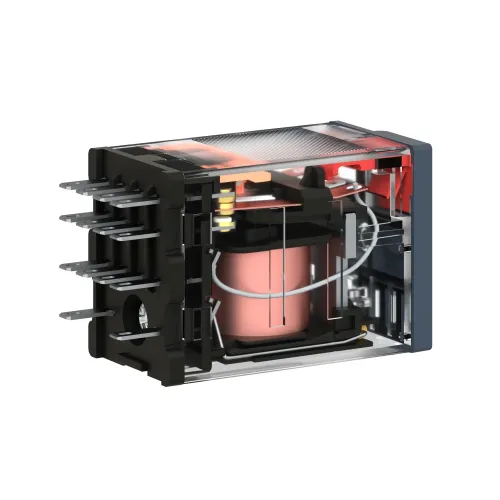

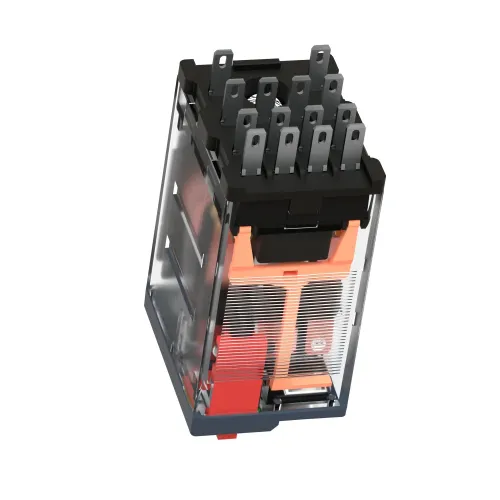

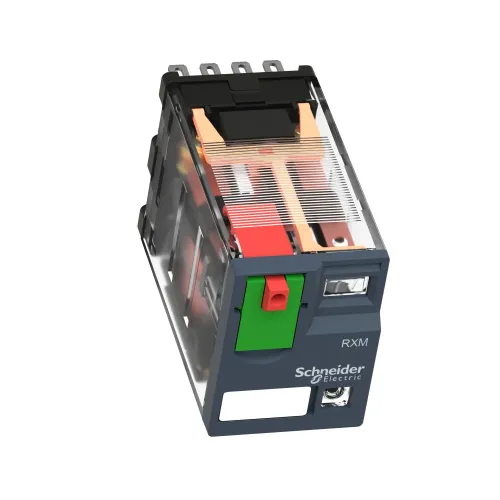

Реле миниатюрное, 4CO, слаботочный светодиод, 230В RXM4GB2P7

Технические характеристики

Серия продукта: Электромеханические реле Harmony
Тип изделия или компонента: Вставное реле
Масса нетто: 0,037 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 2,100 см
см
Длина 1 упаковки: 4,800 см
Вес 1 упаковки: 35,000 г
Гарантия: 18 месяцев
[Ui] номинальное напряжение изоляции: 250 В в соответствии с МЭК, 300 В в соответствии с CSA, 300 В/м напру: 2,5 кВ в течение 1.2/50 мкс
[Ie] номинальный рабочий ток: 2 А на 28 В (ПОСТОЯННЫЙ ТОКОМ) нормально открытый в соответствии с МЭК, 2 А на 250 В (AC) нормально открытый в соответствии с МЭК, 1 А на 28 В (ПОСТОЙ А НА) 250 В (AC) нормально закрытый в соответствии с МЭК, 3 А на 28 В (ПОСТОЯННЫЙ ТОК) в соответствии с UL, 3 А на 277 В (AC) в соответствии с UL
Стандарты: CSA C22.2 № 14, UL 508, МЭК 61810-1, , CSA, GOST, IECEE CB Scheme
Рабочее положение: Любая позиция
Тип 2 упаковки: BB1
Количество единиц в 2 упаковке: 10
Высота 2 упаковки: 3,000 см
Ширина 2 упаковки: 10,2000< см
Вес 2 упаковки: 383,000 г
Тип 3 упаковки: S02
Количество единиц в 3 упаковке: 240
Высота 3 упаковки: 15,000 см
Ширина 3 упаковки: 30,000 см4<0/0 3 упаковки: 9,672 кг
Степень загрязнения: 2
Рабочая температура окружающей среды: -40…55 C
Степень защиты: IP40 в соответствии с МЭК 60529
Описание изделия: Полный комплект
Название устройства: RXM
Механическая износостойкость: 10000000 циклов
Температура окружающего воздуха для собер: -40…85 C
Электрическая износостойкость: 100000 циклов для резистивной нагрузки в зависимости от монтажного положения и рабочих условий
Ви= (f = 10…150 Гц)5 циклов в операции, 5 gn, амплитуда= +/- 1 мм (f = 10…150 Гц)5 циклов в операции
Тип контакта и соединения: 4 переключающих контакта
[Uc] напряжение схемы управления: 250 В/6 индикатор состояния: С
Рабочая скорость: <= 1200 циклов/ч под нагрузкой, <= 18000 циклов/ч Холостый ход
Электрическая прочность изоляции: 1300 В переменный ток между контактами с микровыключением изоляция, 2000 В переменный ток между 0 полюсами
Ударопрочность: 10 gn для в действии, 30 gn для не работает
[Ithe] условный тепловой ток в оболочке: 3 А в -40…55 C
Материал контакта:Покрытый золотом раздвоенный серебром
Максимальное напряжение переключения: 250 В в соответствии с МЭК
Время работы: 20 мс
Название серии: Миниатюрный
Диапазон номинального рабочего напряжения: 184...253 В переменный ток<5/0 Максимальная ком ВТ
Минимальная коммутационная способность: 15 мВт на 3 мА, 5 В
Форма контакта: Плоский
Уровни теста: Уровень А групповой монтаж
Порог напряжения отпуска: >= 0.15 Uc
Коэффициент использования: 20 % сопротивление катушки: 15000 Ом на 20 C +/- 15 %
Среднее потребление катушки в ВА: 1,2 на 60 Гц
номинальная резистивная нагрузка: 3 А на 250 В переменный ток, 3 А на 28 В постоянный ток<0/0
