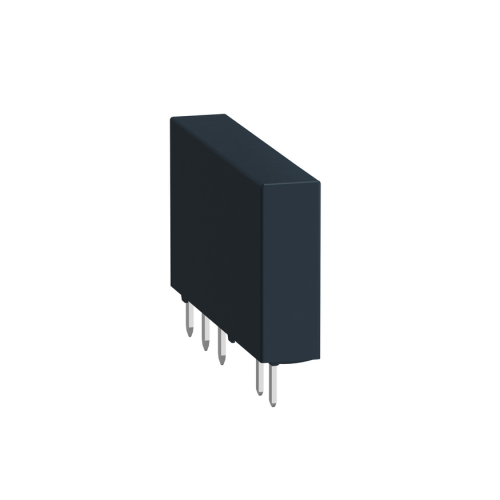

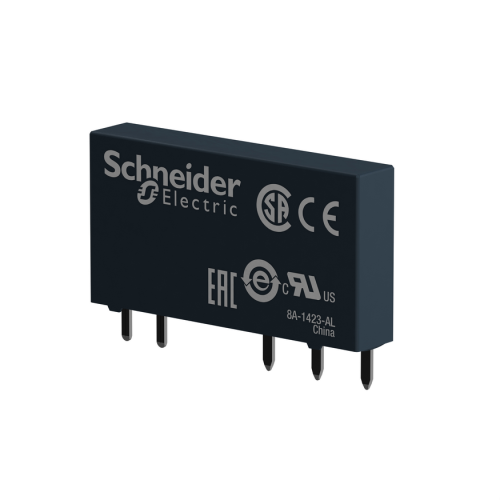

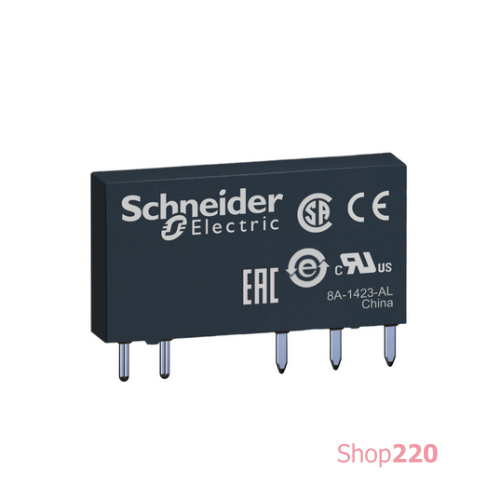

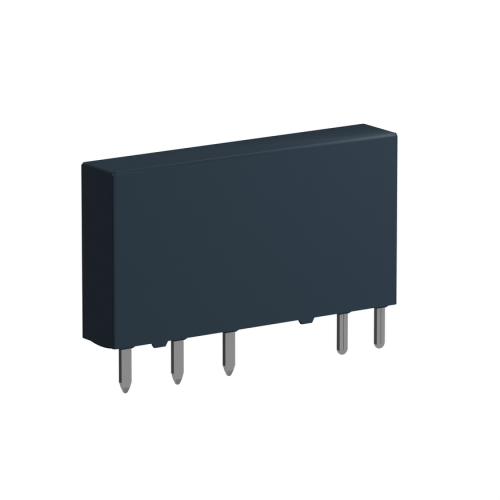

Реле серии RSL с одним переключающим контактом, позолоченные контакты, ток 6 ампер, 60 вольт постоянного тока RSL1GB4ND

Технические характеристики

Серия продукта: Электромеханические реле Harmony
Тип изделия или компонента: Вставное реле
Масса нетто: 0,0054 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 0,500 0<5 см
Длина 1 упаковки: 3,000 см
Вес 1 упаковки: 5,000 г
Гарантия: 18 месяцев
Монтажная опора: Гнездо или печатная плата
[Ui] номинальное напряжение изоляции: 250 В<7> номинальное импульсное выдерживаемое напряжение: 6 кВ в соответствии с МЭК
[Ie] номинальный рабочий ток: 6 А (AC-1/DC-1) в соответствии с МЭК/UL
Стандарты: UL 508, CSA C22.2 № 14, МЭК 61810-1
Сертификация Любая позиция
Высота: 28 мм
Ширина: 5 мм
Тип 2 упаковки: BB1
Количество единиц в 2 упаковке: 10
Высота 2 упаковки: 1,000 см
Ширина 2 упаковки: 2,500 см0 см
Вес 2 упаковки: 70,000 г
Тип 3 упаковки: S01
Количество единиц в 3 упаковке: 500
Высота 3 упаковки: 15,000 см
Ширина 3 упаковки: 15,000 см<0/0 Длина 3 упаковки: 3,633 кг
Глубина: 18,5 мм
Рабочая температура окружающей среды: -40…55 C
Степень защиты: IP40 в соответствии с МЭК 60529
Описание изделия: Полный комплект
Название устройства: RSL
износостойкость: 10000000 циклов
Температура окружающего воздуха для собер: -40…70 C
Электрическая износостойкость: 60000 циклов, 6 А на 250 В, AC-1 переключающий контакт
Виброустойчивость: +/- 1 мм 60068-2-6
Тип контакта и соединения: 1 переключающий контакт
Ток нагрузки: 6 А на 250 В переменный ток 0,5 мм монтажное расстояние
[Uc] напряжение схемы управления: 60 В постоянный ток
Светодиод/ <= 360 циклов/ч под нагрузкой, <= 18000 циклов/ч Холостой ход
Электрическая прочность изоляции: 1000 В переменный ток между контактами, 4000 В переменный ток между катушкой и контактом
Удароустойчивость: 5 gn (продолжительность = 60068-2-27, 5 gn (продолжительность = 11 мс) для в действии в соответствии с МЭК 60068-2-27
[Ithe] условный тепловой ток в оболочке: 6 А в -40…55 C
Работа контакта: Низкий уровень<0/6 С3 сопротивление: 1 %
Материал контакта: Серебряный сплав - позолоченный (AgSnO2)
Описание клемм ISO n°1: (A1-A2)CO, (11-12-14)OC
Минимальный ток переключения: 1 мА
Максимальное напряжение переключения время: 57 м/с12 мс
Название серии: Интерфейсное реле
Минимальное напряжение переключения: 24 В
Диапазон номинального рабочего напряжения: 45...84 В постоянный ток
Показатели надежности безопасности: B10d = 60000
Максимальная коммутационная способность Минимальная коммутационная способность: 24 мВт
Форма контакта: Плоский (типа фастон)
Уровни теста: Уровень А групповой монтаж
Порог напряжения отпуска: >= 0.05 Uc
Среднее потребление катушки: 0,21 В
