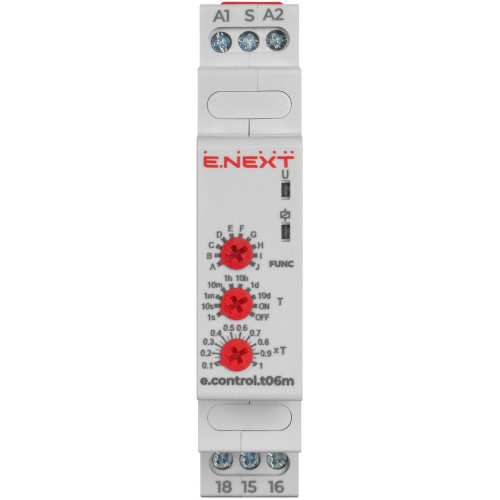

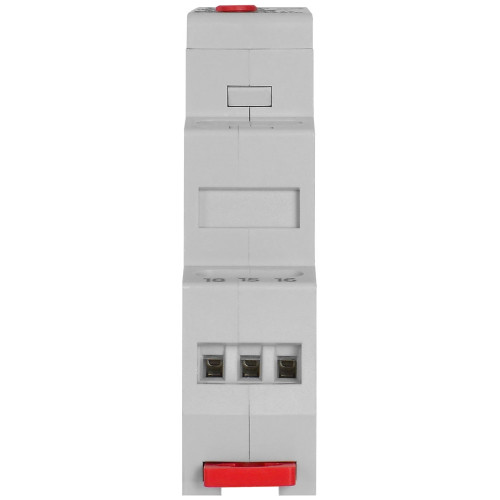

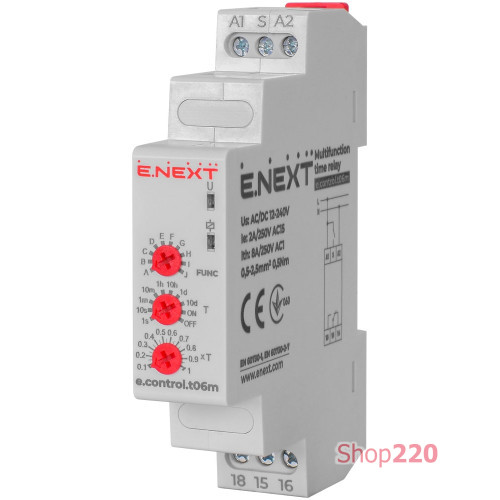

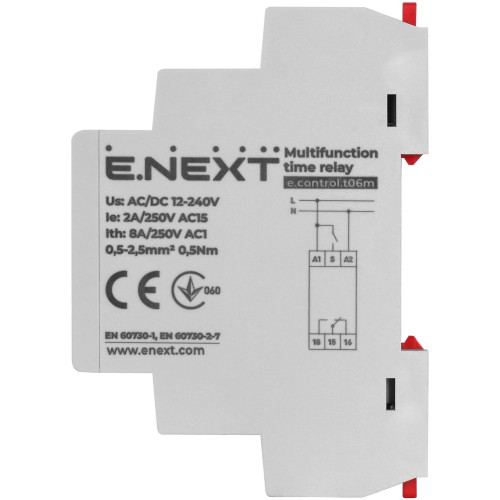

Реле времени многофункциональное, 8А, e.control.t06m Enext p0690012

Реле времени многофункциональное e.control.t06m предназначено для обеспечения задержки времени включения/отключения в цепях автоматики и управления различными технологическими процессами относительно напряжения питания или управляющего контакта.

Function A При подаче напряжения питания начинается отсчет установленной выдержки времени, по истечении которого выходной контакт реле 15-18 замыкается.

Function B При подаче напряжения питания начинается отсчет установленной выдержки времени, по истечении которого выходной контакт реле 15-18 размыкается.

Function C При подаче напряжения питания начинается циклическое включение и отключение выходного контакта реле с установленной выдержкой времени.

Function D При подаче напряжения питания выходной контакт реле 15-18 замыкается и начинается циклическое отключение и включение выходного контакта реле с установленной выдержкой времени.

Function E После подачи напряжения питания начинается отсчёт установленного времени Т. По завершении отсчёта времени Т контакт 15-18 замыкается на 0,5 с, а контакт 15-16 размыкается. Через 0,5 с контактная группа реле возвращаются в исходное положение. Следующее включение (фунции Е) реле произойдёт после снятия и подачи питающего напряжения.

Function F При подаче сигнала управления на клемму S (при замыкании внешнего контакта), (выходной) контакт (реле) 15-18 замыкается, начинается отсчёт установленного времени. После отсчёта установленного времени Т контакт реле 15-18 размыкается. Длительность подачи управляющего сигнала не имеет значения. Повторный отсчёт начнётся после подачи нового сигнала управления.

Function G При подаче напряжения питания контакт 15-18 остается разомкнутым. При подаче сигнала управления на клемму S (замыкание внешнего контакта), выходной контакт реле 15-18 также остается разомкнутым. После снятия сигнала управления (размыкание внешнего контакта) выходной контакт реле 15-18 замыкается и начинается отсчет установленной выдержки времени, по истечении которой выходной контакт реле 15-18 размыкается.

Function H При подаче напряжения питания контакт 15-18 остается разомкнутым. При подаче сигнала управления на клемму S (замыкание внешнего контакта) начинается отсчет установленной выдержки времени, по истечении которой выходной контакт реле 15-18 замыкается. После снятия сигнала управления (размыкание внешнего контакта) начинается отсчет установленной выдержки времени, по истечении которой выходной контакт реле 15-18 размыкается.

Function I Напряжение питания должно непрерывно подаваться на А1-А2. Выходной контакт реле 15-18 меняет своё положение (замыкается/размыкается) после каждой подачи управляющего сигнала S. При снятии питающего напряжения контактная группа реле возвращается в исходное положение.

Function J При подаче управляющего сигнала, выходной контакт реле 15-18 замыкается и находится в таком состоянии до тех пор, пока управляющий сигнал S будет подаваться. После снятия управляющего сигнала S, начинается отсчёт установленного времени Т, по истечении которого контакт 15-18 разомкнётся. Если управляющий сигнал S будет подан до завершения отсчёта установленного времени Т, то отсчёт времени задержки выключения начинается заново.
