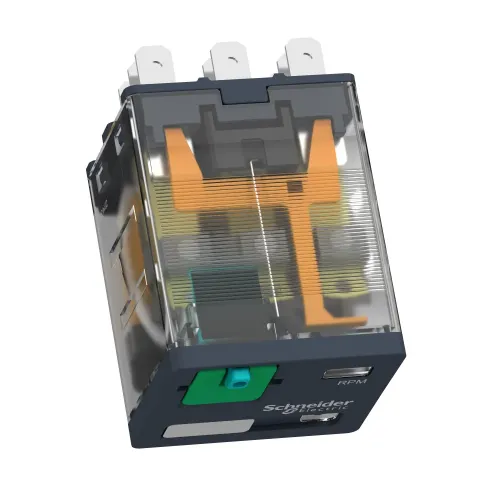

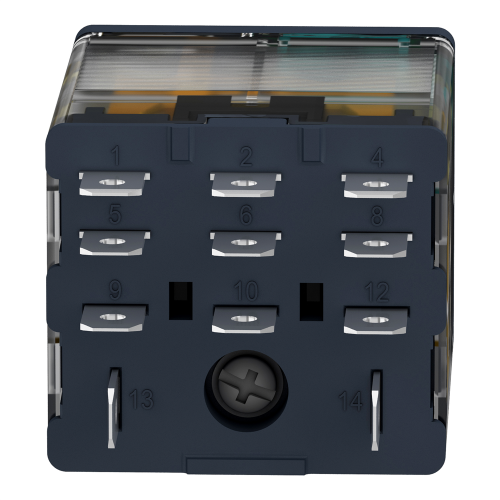

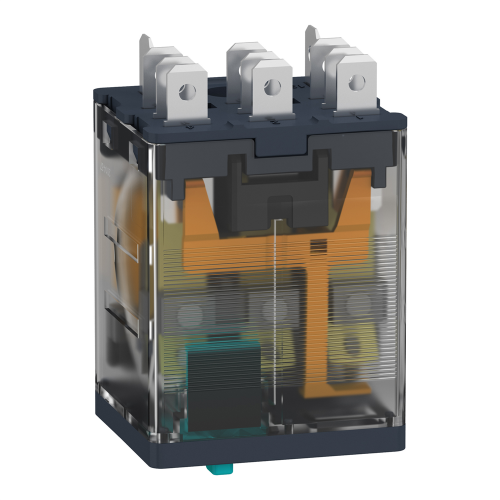

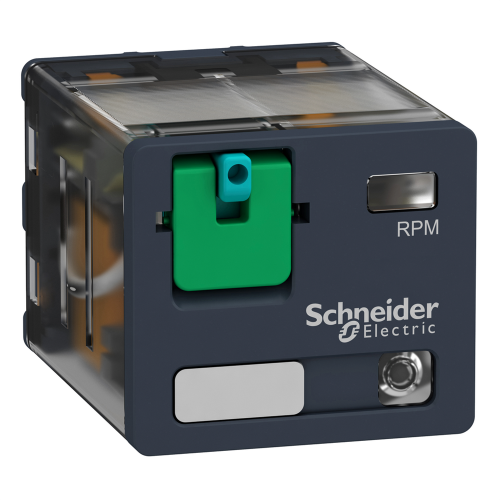

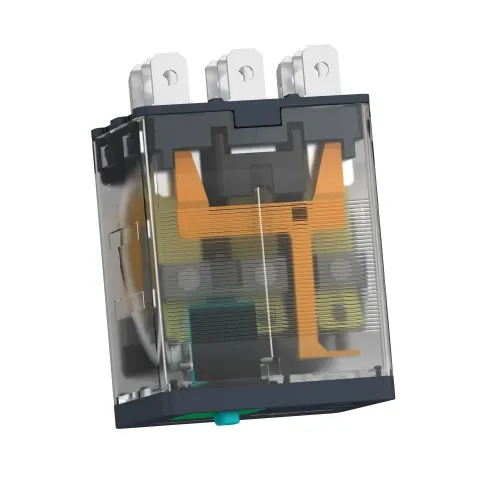

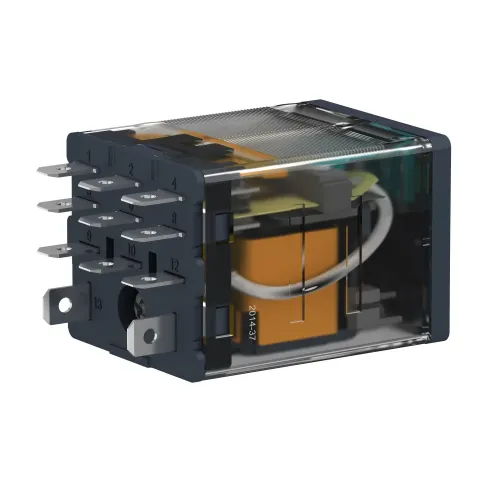

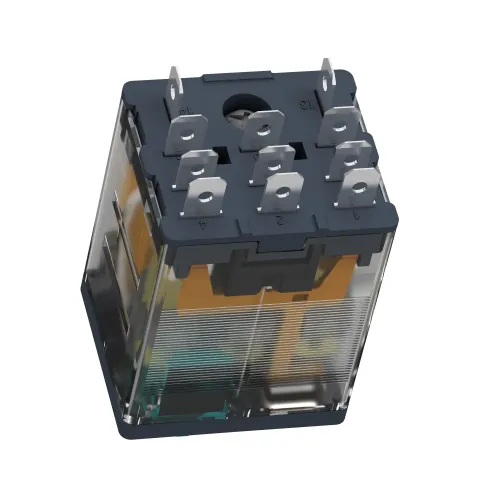

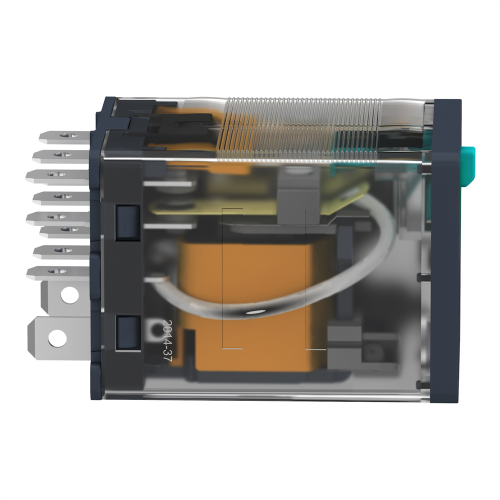

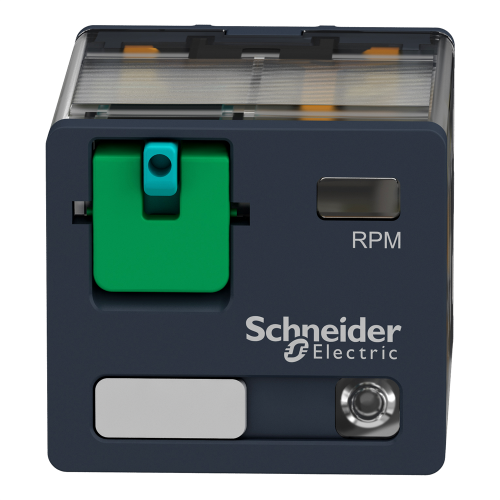

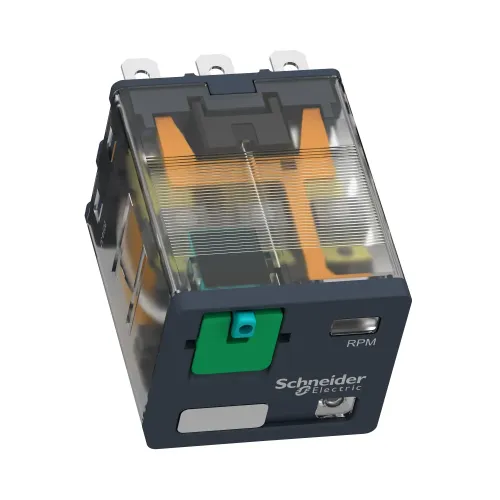

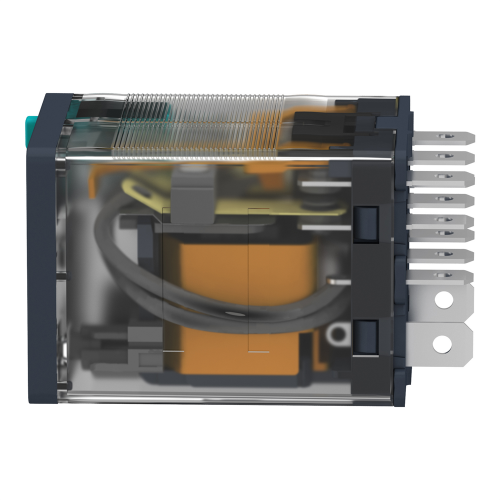

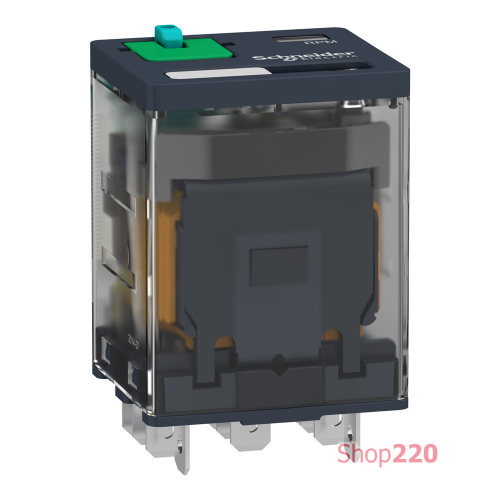

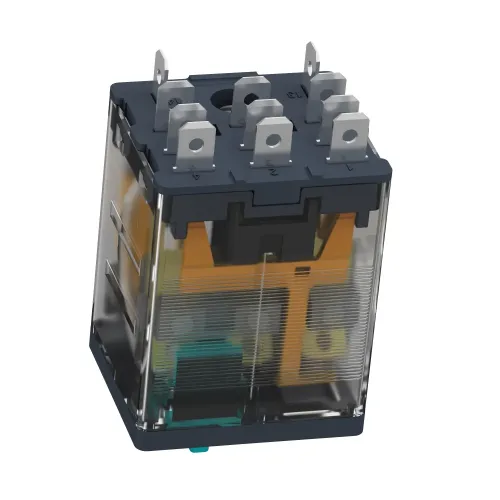

Силовое реле с тремя переключающими контактами, 24 вольта постоянного тока, со светодиодной индикацией RPM32BD

Технические характеристики

Серия продукта: Электромеханические реле Harmony
Тип изделия или компонента: Вставное реле
Масса нетто: 0,054 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 4,2 см
Длина 1 упаковки: 3,1 см
Вес 1 упаковки: 56,0 г
Гарантия: 18 месяцев
[Ui] номинальное напряжение изоляции: 250 В в соответствии с МЭК, 300 В в соответствии с CSA, 300 В в соответствии с UL
в 1.2/50 мкс
[Ie] номинальный рабочий ток: 15 А на 277 В (AC) в соответствии с UL, 15 А на 28 В (ПОСТОЯННЫЙ ТОК) в соответствии с UL, 15 А на 250 В (AC) нормально открыт в соответствии с МЭК, 15 А на 28 7,5 А на 250 В (AC) нормально закрыт в соответствии с МЭК, 7,5 А на 28 В (ПОСТОЯННЫЙ ТОК) нормально закрыт в соответствии с МЭК
Стандарты: UL 508, CSA C22.2 № 14, МЭК 61810-1
Сертификация изделия: Любая позиция
Тип 2 упаковки: BB1
Количество единиц в 2 упаковке: 10
Высота 2 упаковки: 3,2 см
Ширина 2 упаковки: 10,3 см
Длина 2 упаковки: 18,0 см<0/г 0 упаковки S02
Количество единиц в 3 упаковке: 160
Высота 3 упаковки: 15,0 см
Ширина 3 упаковки: 30,0 см
Длина 3 упаковки: 40,0 см
Вес 3 упаковки: 10,166 кг
Степень защиты: RT I
Описание изделия: Полный комплект
Название устройства: RPM
Тип управления: Кнопка проверки с возможностью блокировки
Механическая износостойкость: 10000000 циклов<5/4 C
Электрическая износостойкость: 100000 циклов для резистивной нагрузки
Виброустойчивость: 3 gn, амплитуда= +/- 1 мм (f = 10…150 Гц)5 циклов в операции, 5 gn, амплитуда= +/- 1 мм (f = 1 контакта и соединения: 3 переключающих контакта
[Uc] напряжение схемы управления: 24 В постоянный ток
Светодиодный индикатор состояния: С
Рабочая скорость: <= 1200 циклов/ч под нагрузкой, <= 18000 циклов/ч ч Холость: 1500 В переменный ток между контактами из микро выключения изоляция, 2000 В переменный ток между катушкой и контактом с усиленная изоляция, 2000 В переменный ток между полюсами с базовой изоляция
Удароустойчивость: 15 gn для в действии, 30 gn для не работающий<5/ -40…55 C
Материал контакта: AgNi
Максимальное напряжение переключения: 250 В в соответствии с МЭК
Время работы:20 мс при номинальном напряжении
Название серии: Мощность
Диапазон номинального рабочего напряжения: 19.2...26.4 В постоянный ток
Показатели надежности безопасности: B10d = 100000
Максимальная коммутационная способность: 34 коммутационная способность: 170 мВт на 10 мА, 17 В
Форма контакта: Плоский
Уровни теста: Уровень А групповой монтаж
Порог напряжения отпуска: >= 0.1 Uc постоянный ток
Коэффициент использования: 20 %
отпуска: 20 мс при номинальном напряжении
Резистивный ток нагрузки: 15 А на 250 В переменный ток, 15 А на 28 В постоянный ток
Среднее сопротивление катушки: 320 Ом на 20 C +/- 10 % Т0) 60529
