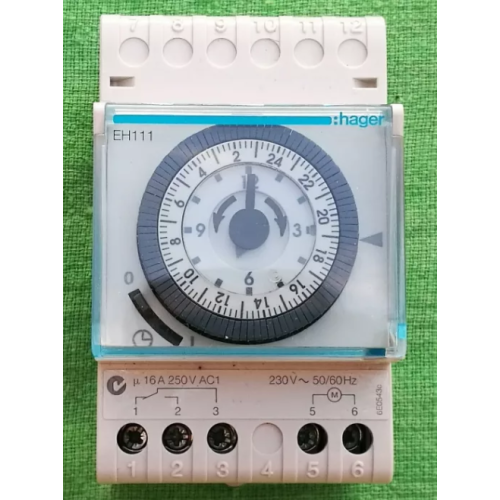

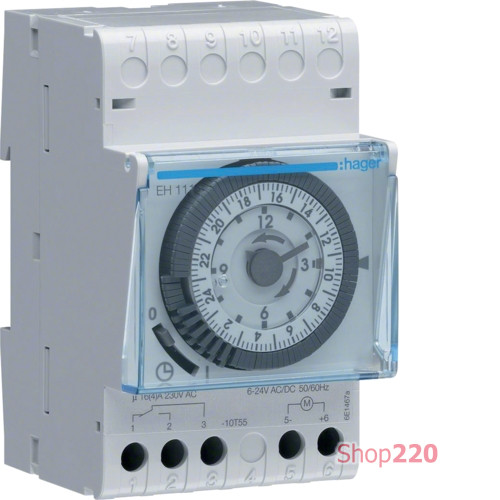

Суточное реле времени, 16А, 1ПК, EH111 Hager

Суточное реле времени EH111 Hager имеет 1 перекидной контакт. Он предназначен для управления питанием потребителей электроэнергии в зависимости от времени суток. В определенное время он включает нагрузку, в определенное - выключает. Таймер рассчитан на максимальную нагрузку 16А (при cosφ=1,0). При наличии пусковых токов в лампах, двигателях либо превышении номинальной величины нагрузки, рекомендуется использовать модульные контакторы.

Характеристики суточного реле времени EH111 Hager

Напряжение сети: 230 В
Номинальный ток контактов:
      Резистивная нагрузка: In=16 А, 250 В, cosφ=1,0
      Индуктивная (двигательная) нагрузка: In=4 А, 250 В, cosφ=0,6
      Мощность подключаемых ламп накаливания P=900 Вт
      Мощность подключаемых компактных люминесцентных ламп P=200 Вт
Тип программы: суточная
Потребляемая мощность собственных нужд: 1 ВА
Запас хода от встроенного аккумулятора: 200 ч
Минимальный интервал программы: 15 мин
Точность срабатывания программы: в пределах 5мин
Точность хода внутренних часов: ± 1 сек/день
Максимальное количество циклов Вкл-Откл.: 96
Максимальное сечение подключаемого провода: 4 мм кв
Артикул: EH111
Производитель: Hager, изготовлено во Франции

Схема подключения к сети таймера в связке с контактором

Установка даты и времени на таймере осуществляется на подвижном диске

Минимальные интервалы программы для суточных таймеров составляют 15 минут (с точностью +/-5 минут), а для недельных - 2 часа (с точностью до +/-10 минут).

Программирование таймера осуществляется с помощью рычагов.
