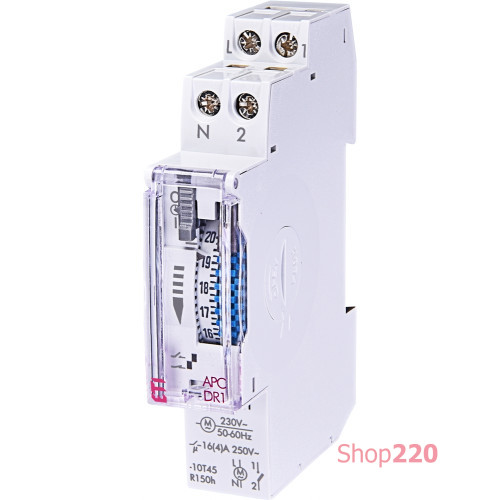

Таймер суточный с резервом хода, APC-DR1 ETI 2472002

APC-DR1 это электронный временной выключатель, при помощи которого можна управлять электрическими устройствами, работа которых базируется на суточных программах.

Выключатель оборудован специальной защитой от воздействия вредных факторов. Тем не менее, воздействие сильного электромагнитного поля может вызвать нарушения в его работе:

• устройство нельзя монтировать вблизи индукционных устройств (электродвигатели, трансформаторы, рэле, итд.)
• рекомендуется использовать отдельную силовую линию (если это необходимо, оборудовать её сетевым фильтром)
• индукционные устройства должны быть оборудованы интерференционными глушителями (варисторы, фильтры RC)

Если выключатель должен работать вместе с другими устройствами в инсталяции, обязательно необходимо проверить, не вызывает ли это нарушений в работе этих устройств.

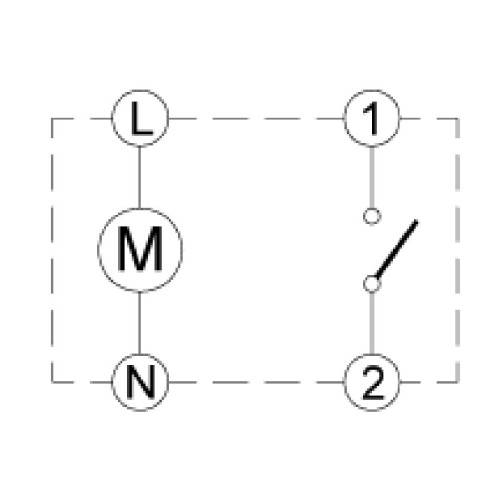

Подключение необходимо выполнить в соответствии с приложенной схемой. Необходимо учитывать, что контакт без напряжения

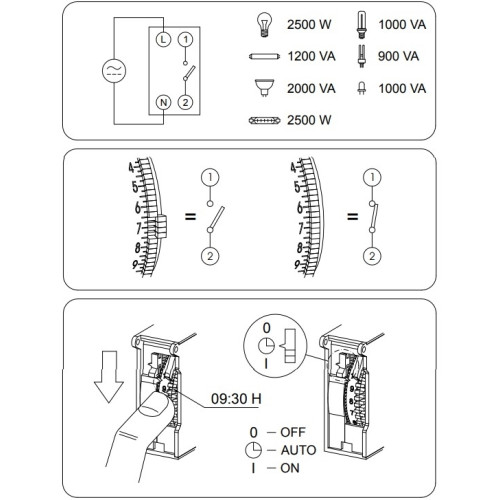

ПРОГРАММИРОВАНИЕ. Переставить все зубья на правую сторону. После этого переставить на левую сторону те зубья, которые соответствуют выбранному времени, когда контакты 1 и 2 замкнуты

УСТАНОВКА ЧАСА. Поворачивать шайбу до тех пор, пока указатель не окажется напротив нужного часа.

РЕЖИМ РАБОТЫ. 3 позиции:

0 – постоянно разомкнуты
? – автоматический режим
Ι – постоянно замкнуты.

Резерв хода 150 часов после 48 - часовой зарядки
