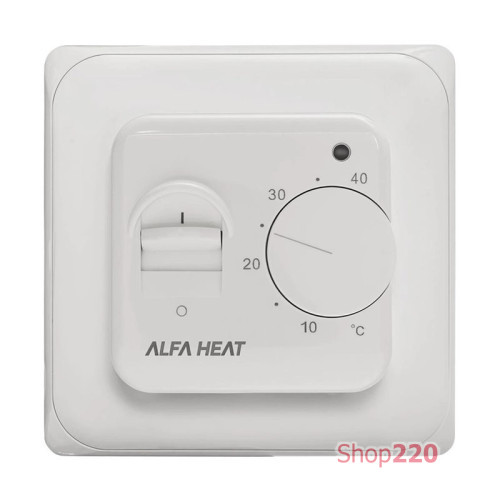

Терморегулятор механический для теплого пола Alfa Heat MEX

Терморегулятор механический Alfa Heat MEX предназначен для электрического нагревательного кабеля или греющей пленки. При отсутствии датчика терморегулятор не будет работать. Терморегулятор Alfa Heat MEX предназначен для установки в стандартную монтажную коробку. Характеристики термостата Alfa Heat MEX Тумблер вкл./выкл (красный светодиод), без функции программирования. Встроенный монтаж. Имеет размеры: 86 х 86 х 80 мм. Максимальная нагрузка: 16 А. Мощность: 5 Вт. Напряжение питания: 220 В, 50Гц. Диапазон регулировки температуры: +5...+40°C. Укомплектован датчиком пола, длиной: 3м. Когда нагрев включен: светодиод горит красным. Защита корпуса: IP20. Производитель: Китай. Назначение и установка терморегулятора Alfa Heat MEX Терморегулятор предназначен для скрытого стандартного монтажа в стенной коробке диаметром 65мм. Рекомендован для установки с любыми системами электрического обогрева (резистивные кабели и маты, ИК пленки и т.п.) мощностью не более 3000Вт/220В. Определите место установки терморегулятора. Высота установки 0,3...1,2 м от пола. Избегайте попадания прямых солнечных лучей в терморегулятор. Подготовьте отверстие диаметром 68мм и глубиной 60мм тыльной стороны терморегулятора. в стене. Затем установите монтажную коробку в стену и закрепите ее. Подведите провода питания, монтажные концы нагревательной секции, датчики температуры пола к монтажной коробке в гофротрубках. Переведите клавишу выключателя в положение выключить "0". Кратковременно подайте напряжение на провода питания, индикатором фазы определите фазный провод, отметьте его. Выключите питание 220В. Подсоедините провода к клеммам терморегулятора согласно схеме на тыльной стороне терморегулятора. Закрепите терморегулятор в коробке. Подайте напряжение на терморегулятор. Начальная настройка термостата Alfa Heat MEX Включение терморегулятора Поверните регулятор температуры против часовой стрелки в крайнее положение. Переведите выключатель в положение ВКЛ «1». Поверните ручку регулятора температуры по часовой стрелке, загорится светодиод, что означает включенное состояние терморегулятора. Поворот регулятора температуры против часовой стрелки уменьшает температуру, по часовой – увеличивает. Выключение терморегулятора Поверните регулятор температуры против часовой стрелки в крайнее положение. Переведите выключатель в положение ВЫКЛ «0». Терморегулятор требует к себе внимательного и бережного отношения. Не допускайте грубого механического воздействия к изделию, как и контакта с кислотами, щелочами, растворителями. Это может привести к ухудшению вида изделия. Содержите терморегулятор в чистоте, не допускайте попадания загрязнений, жидкостей, насекомых в изделие.
