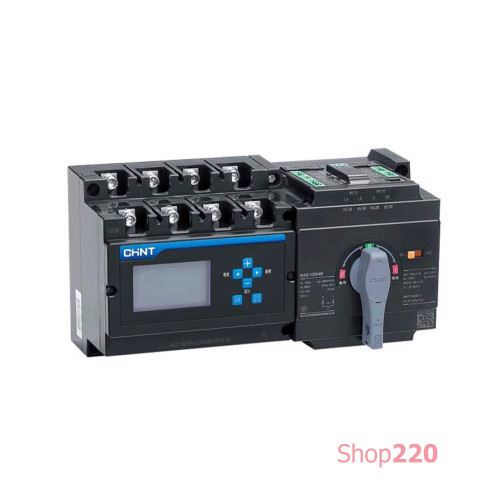

Устройство АВР 630А, 4 полюса, NXZ-630/4A Chint 171622

Моноблочные устройства АВР CHINT NXZ-630/4A 630A на базе моторизованных переключателей нагрузки обеспечивают автоматическое переключение нагрузки на резервный источник питания при отключении основного. Устройства предназначены для автоматического перехода на резервный ввод при отключении основного ввода или ухудшении параметров сети. При восстановлении питания основного источника АВР выполняет автоматическое обратное переключение.

Устройства обладают функциями управления дизель-генератором, используемым в качестве резервного источника. Конструкция предусматривает два верхних ряда клемм для подключения двух линий питания и один нижний ряд для нагрузки, исключая одновременное включение обоих вводов.

Технические характеристики

Типоразмер: 630
Номинальный ток ln: 630 А
Количество полюсов: 4P
Тип контроллера: стандартный
Номинальный условный ток КЗ: 100 кА
Минимальное время переключения между вводами: от 3.3 с
Минимальное время переключения контактов: от 1.5 с
Номинальное рабочее напряжение Ue: 400/415 В, 50 Гц
Номинальное напряжение изоляции Ui: AC 800 В
Номинальное импульсное выдерживаемое напряжение Uimp: 8 кВ
Категория применения: AC-33B
Номинальная наибольшая отключающая способность lcm: 50 кА
Напряжение питания Us: 230/240 В, 50/60 Гц
Электрическая износостойкость: 1000 циклов
Механическая износостойкость: 3000 циклов
Диапазон рабочих температур: -5...+40 °С
Высота над уровнем моря: ?2000 м
Габаритные размеры (ШхВхГ): 430х272х230 мм
