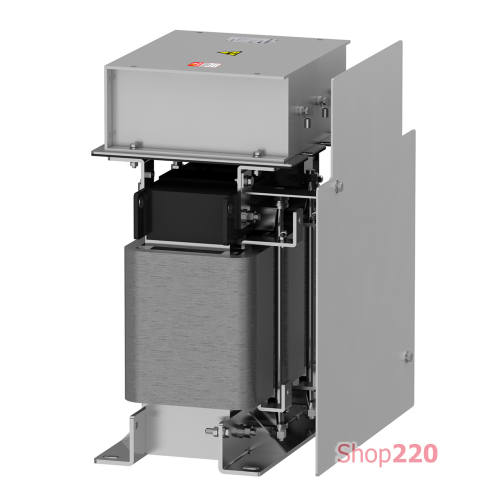

Выходной синусный фильтр IP00 300A VW3A5407

Технические характеристики

Тип изделия или компонента: Синусный фильтр
Совместимость серии: Altivar Process ATV900, Altivar Process ATV600
Масса нетто: 131 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
0 Высота 1 упаковки: 46,000 см
Длина 1 упаковки: 37,000 см
Вес 1 упаковки: 138,500 кг
Совместимость продуктов: Преобразователь частоты ATV630 монтаж на стену, двигатель: 55 кВт, 380..480 В, Преобразование двигатель 110 кВт, 380..480 В, Преобразователь частоты ATV630 монтаж на стену, двигатель: 132 кВт, 200..240 В, Преобразователь частоты ATV630 монтаж на стену, двигатель: 160 кВт, 380..480 В, Преобразователь частоты ATV930 380..480 В, Преобразователь частоты ATV930 монтаж на стену, двигатель: 110 кВт, 380..480 В, Преобразователь частоты ATV930 монтаж на стену, двигатель: 132 кВт, 200..240 В, Преобразователь частоты ATV930 монтаж на стену, двигатель.
[In] номинальный ток: 305 А
Высота: 370 мм
Ширина: 460 мм
Глубина: 565 мм
Степень загрязнения: 3 в соответствии с МЭК 61800-5-1
Степень защиты: IP00 шина, максимальное сечение проволоки: 300 mm? / 500 kcmil
Относительная влажность: 5…95 % без конденсата
Температура окружающего воздуха для собер: -40…70 C
Высота над уровнем моря: <0 1000 м без снижения тока, 1 100 м
Характеристики внешней среды: Устойчивость к биологическому загрязнению класс 3B3 в соответствии с МЭК-2 изделия: Выходной фильтр
Частота переключения: 2,5..6 кГц
Механическая стойкость: Удары класс 3M4 в соответствии с МЭК 60721-3-3, Вибрации класс 3M4 в соответствии с МЭК 60721-3-3
Рабочая температура воздуха: 5 C), -15…50 C (без понижения тока)
Максимальное падение напряжения при номинально: 8 %
Допустимое напряжение: 480 В переменный ток
Максимальная выходная частота: 100 Гц
Максимальная длина кабеля двигателя: 1000 м/кв. 676 В при 4 кГц
Максимальный ток: 1.20 x номинальный ток (продолжительность = 60 с)
