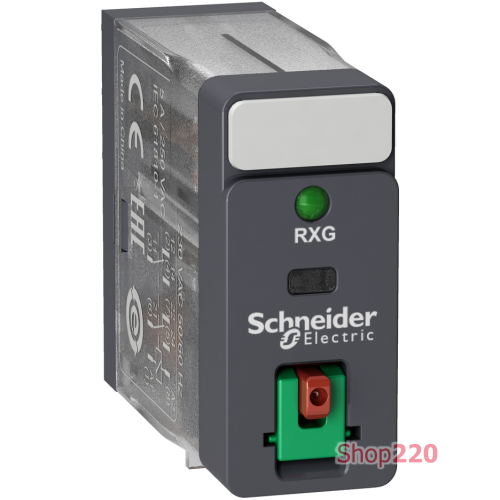

Реле управления - Harmony RXG - 2CO стандарт - 24V AC - 5A - без LED RXG22B7

Технические характеристики

Серия продукта: Электромеханические реле Harmony
Тип изделия или компонента: Вставное реле
Масса нетто: 0,02 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 3,45 см
Длина 1 упаковки: 8,6 см
Вес 1 упаковки: 21,9 г
Минимальное искажение ширины импульса: IP40
[Ui] номинальное напряжение изоляции: 250 В в соответствии с МЭК, 300 В в соответствии с CSA, 300 В в соответствии с UL: 30 В (ПОСТОЯННЫЙ ТОК) в соответствии с UL, 5 А на 30 В (ПОСТОЯННЫЙ ТОК) в соответствии с МЭК, 5 А на 250 В (AC) в соответствии с МЭК, 5 А на 250 В (AC) в соответствии с UL
Стандарты: UL 508, МЭК 2 14
Сертификация изделия: UL, EAC, CSA, CE, DNV-GL
Тип 2 упаковки: BB1
Количество единиц в 2 упаковке: 10
Высота 2 упаковки: 3,5 см
Ширина 2 упаковки: 8,2 см
2 упаковки: 227 г
Тип 3 упаковки: S01
Количество единиц в 3 упаковке: 200
Высота 3 упаковки: 15 см
Ширина 3 упаковки: 15 см
Длина 3 упаковки: 40 см
Вес 3 упаковки 2
Категория перенапряжения: III
Рабочая температура окружающей среды: -40…70 C
Степень защиты: RT I
Описание изделия: Полный комплект
Название устройства: RXG
Тип управления: Кнопка проверки с возможностью блокировки
Относительная влажность: 10…85 %
Температура окружающего воздуха для собер: -40…85 C
Электрическая износостойкость: 100000 циклов для нормально открытый резистивный нагрузка при 55 C при 55 C
Класс электрической изоляции: Класс F
Виброустойчивость: 3 gn, амплитуда= +/- 0.75 мм (f = 10…150 Гц)в действии, 5 gn, амплитуда= +/- 0.75 мм (f = 10…150 Гц) контакты
Ток нагрузки: 5 А на 250 В переменный ток
[Uc] напряжение схемы управления: 24 В переменный ток 50/60 Гц
Светодиодный индикатор состояния: С
Рабочая скорость: <= 1800 циклов/ч 1/ч под нагрузкой ход
Электрическая прочность изоляции: 1000 В переменный ток между контактами с микро выключением изоляция, 5000 В переменный ток между катушкой и контактом с усиленная изоляция изоляция, 3000 В переменный ток между полюсами с базовая изоляция изоляция Монтажное положение: Любое положение
[Ithe] условный тепловой ток в оболочке: 5 А в -40…55 C
Материал контакта:Серебряный сплав (AgSnO2In2O3)
Максимальное напряжение переключения: 250 В переменный ток, 30 В постоянный ток
Рабочее время: 20 мс
Сопротивление контакта: 100 мОм
Сопротивление изоляции: 1000 МЕ/ Стандартный
Название серии: Интерфейсное реле
Пределы напряжения цепи управления: 0.8...1.1 Uc переменный ток
Интегральное время: 20 мс
Показатели надежности безопасности: B10d = 100000
Максимальная коммутационная способность: 15 мВт на 10 мА, 5 В постоянный ток
Уровни теста: Уровень А групповой монтаж
Порог напряжения отпуска: >= 0.3 Uc переменный ток
Коэффициент использования: 20 %
Значение крутящего момента: 0,8 Н.м0/м 2-0 %
Среднее потребление в ВА: 0,82·А 60 Гц
