Перекрестные выключатели, 1- и 2-клавишные

Одно и двухклавишные перекрестные выключатели

Какую серию розеток и выключателей вы бы ни взяли, в каждой из них будут доступны обычные, проходные и крестовые выключатели. Проходные могут быть двухклавишными, обычные выключатели двухклавишными и даже трехклавишными, а вот перекрестные, как правило, только одноклавишными. Это обусловлено сложностью их конструкции, внутренней схемой коммутации контактов. Но, есть ряд серий выключателей, в которых можно сделать 2-х клавишный перекрестный выключатель. Обычно, это модульные серии, где каждая клавиша составляет отдельный модуль и выключатель состоит из двух, трех, четырёх и даже шести таких модулей (клавиш).

Перечислим основные коллекции электрофурнитуры, в которых возможно создание 2-клавишных крестовых изделий:

• ABB Zenit
• Unica от Schneider Electric
• Unica New от Schneider Electric
• Axolute Bticino (итальянский стандарт)
• Bticino Living Light (итальянский стандарт)
• Legrand Mosaic
• Hager Systo
• DKC Brava и т.д.

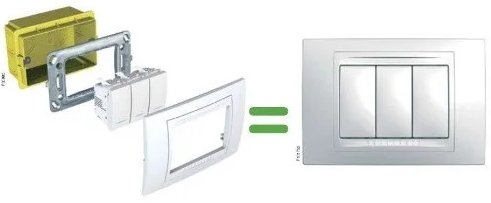

Вы спросите, как сделать двухклавишный проходной выключатель из отдельных модулей? Очень просто: два модуля необходимо защелкнуть на суппорте, а сверху смонтировать декоративную рамку. Если в серии электроустановочных изделий доступны модульные суппорта и рамки итальянского стандарта, то возможно создание трех- четырёх- и даже шестиклавишных крестовых переключателей.

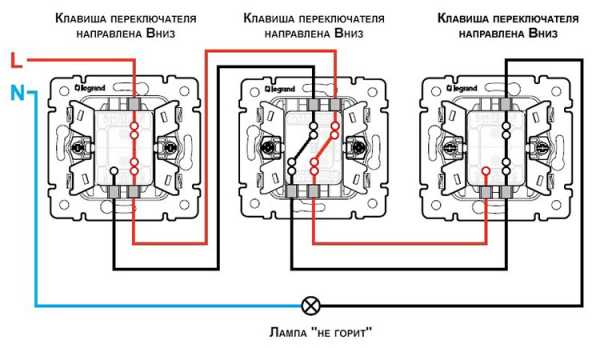

Схемы подключения перекрестных выключателей

Крестовые выключатели устанавливаются между проходными. Проходные монтируются по краям схемы, а перекрестные в середине.

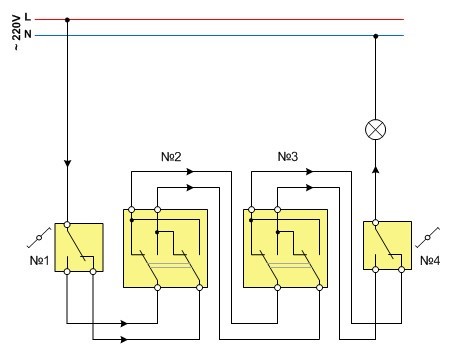

Рассмотрим пример: необходимо организовать управление люстрой в спальне с четырёх мест – входная дверь, балконная дверь, с одной и другой стороны кровати. Тогда, проходные выключатели №1 и №4 разместим по краям электрической цепочки возле входной и балконной дверей, а два перекрестных выключателя №2 и №3 – в центре цепочки с обеих сторон кровати.

Купить перекрестные выключатели

При покупке следует обратить внимание на артикул и схему подключения изделия. С обратной стороны устройства должно быть 4 клеммы – две входные и две выходные. Так вы подстрахуете себя от возможной ошибки. Интернет-магазин электрооборудования Shop220 предлагает широкий выбор розеток и выключателей с прямой поставкой от дистрибьюторов по самым выгодным ценам. Доставка осуществляется почтовыми службами по всей территории Украины.
