Дифференциальные автоматы: защита без компромиссов

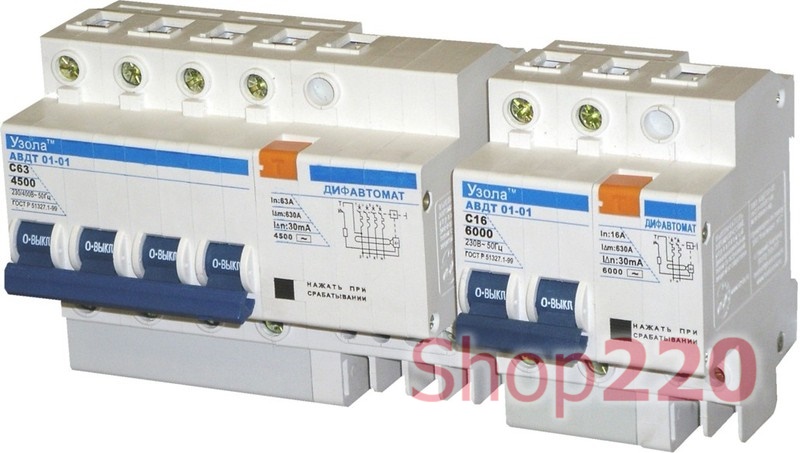

Дифференциальные автоматы объединяют в себе функции УЗО и автомата. Они защищают от утечки тока и короткого замыкания. Срабатывают при перегрузке или пробое изоляции. Не требуют дополнительного оборудования. Устанавливаются в щит на DIN-рейку. Используются в жилых и промышленных помещениях. Удобны для защиты отдельных линий. Чаще всего подключаются к розеткам и освещению. Подходят для квартир, домов, гаражей и цехов. Повышают безопасность и удобство эксплуатации. Работают автоматически и не требуют вмешательства. Срок службы превышает 10 лет.

Где применяются дифавтоматы и как их монтировать

Дифавтомат ставят в цепи, где нужно комплексная защита. Он реагирует на короткое замыкание, перегрузку и утечку. Часто используют в кухнях, санузлах, на улицах. В частных домах ставят на каждый этаж. Устанавливают после счетчика и вводного автомата. Перед подключением проверяют состояние проводки. Она должна быть исправной. Для монтажа нужен тестер, индикатор, отвертка. Работы проводят при выключенном питании. Подключение строго по схеме. Ошибка приводит к ложным срабатываниям. Нейтраль и фаза должны соответствовать местам подключения. После установки — обязательно проверка кнопкой «Тест».

Как работает устройство и его конструкция

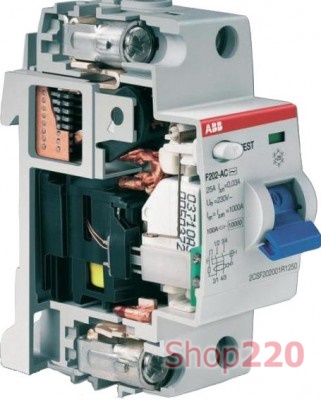

Внутри прибора встроен дифференциальный трансформатор. Он следит за током в фазе и нуле. При утечке появляется разность, и срабатывает механизм отключения. Встроенный автомат разрывает цепь при коротком замыкании. Контакты выполнены из лужёной меди. Корпус — термостойкий пластик. Устройство ставится на стандартную DIN-рейку. Ток утечки обычно 10 или 30 мА. Номинальный ток — от 16 до 63 А. Работает при температуре от -25 до +40 °C. Совместим с медными и алюминиевыми кабелями. Подходит для сетей 220 В и 380 В. Прост в эксплуатации и обслуживании.

Преимущества и недостатки дифавтоматов

Примеры моделей, сравнение и характеристики

1. ABB DS201 AC 25A 30mA — надежная модель для квартир. Быстро срабатывает. Имеет четкую индикацию. Не занимает много места.
2. Schneider Electric A9D11825 — подходит для кухонь и ванных комнат. Чувствительность 30 мА. Имеет удобную клеммную часть.
3. Legrand DX3 40А 30мА — ставится в промышленные щиты. Держит большую нагрузку. Не перегревается при длительной работе.

Перед выбором учитывайте сечение кабеля. Сверяйте параметры линии и общую нагрузку. При установке сразу подписывайте линии. Это упростит обслуживание. Используйте только качественные клеммы. Не соединяйте алюминий и медь без переходников.

Интересные варианты установки

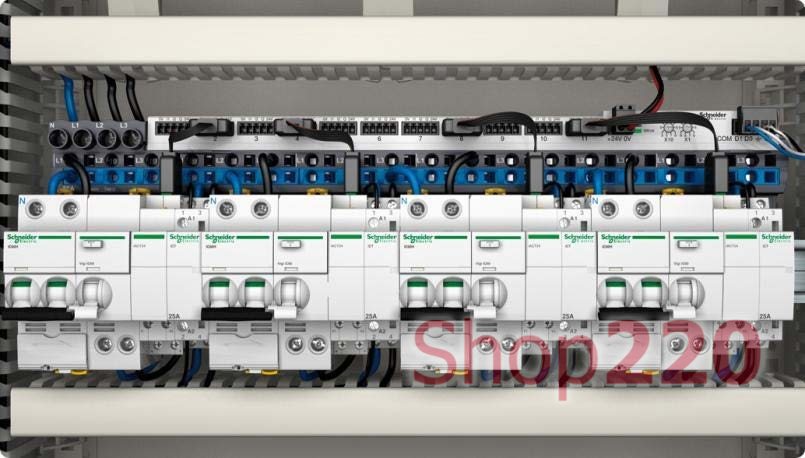

В умных домах применяют дифавтоматы с дистанционным управлением. Можно отключать питание со смартфона. Для щитов с ограниченным местом используют модели шириной 1 модуль. Некоторые устройства имеют цифровую индикацию. Это помогает быстрее выявлять проблемы. В офисах часто ставят модели с индикацией нагрузки. Они позволяют контролировать работу устройств в реальном времени.

Подключение дифавтомата

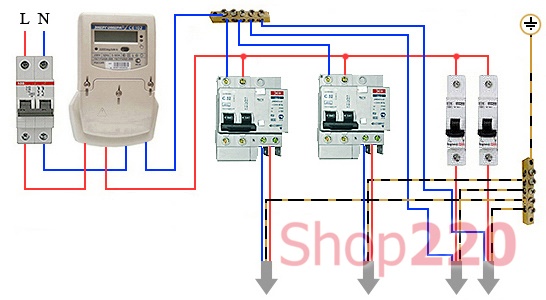

Электрическая схема подключения дифавтомата к сети аналогичная схеме подключения УЗО – к соответствующим зажимам устройства подключаются фазный и нулевой проводники защищаемой им цепи. Ноль с выхода дифавтомата, как и ноль после УЗО, не допускается объединять с нулевыми проводниками других линий, иначе схема будет собрана неверно и дифференциальный автомат будет постоянно ложно отключаться.

Общепринято питающую сеть к дифавтомату подключать сверху, к его верхним зажимам (терминалам). К нижним зажимам подключают провода, идущие на питание нагрузки. Это не строгая норма, а скорее общепринятая практика. В Германии, например, делают все с точностью до наоборот – питающую сеть подключают к нижним зажимам, а нагрузку – к верхним зажимам аппарата.

В целях экономии средств и обеспечения дифференциальной защиты, практикуется установка одного дифференциального автоматического выключателя на вводе в квартиру/дом/офис. Недостатком этой схемы подключения дифавтомата является обестачивание всех линий при неполадках лишь в одной из них. Поэтому целесообразно подключать дифференциальные автоматы к распределительным линиям групповой сети, а не на вводе. В этом случае отключаться будет лишь поврежденная линия, а остальные линии будут продолжать работать в штатном режиме. Установка дифавтоматов в групповых линиях обеспечит высокую надежность и бесперебойность электроснабжения, но с финансовой точки зрения дороже.

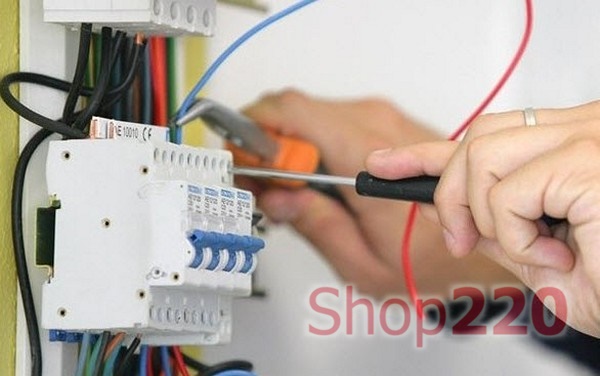

Подключение дифавтоматов к сети должен осуществлять квалифицированный электрик, имеющий группу допуска и многолетний опыт работы за плечами. Работы должны выполняться при отсутствии напряжения в сети.

Кнопка Тест в дифавтоматах

Модуль защиты от тока утечки является важнейшей составляющей дифавтомата, ведь он отвечает за защиту человека от поражения током. Для контроля работоспособности модуля на корпусе устройства есть кнопка «Тест». Найти ее легко, например, в дифавтоматах Eaton она желтого цвета. Если аппарат подключен к сети, то при нажатии кнопки «Тест», устройство должно мгновенно отключиться. Это свидетельствует об исправности устройства. Если отключения не произошло, необходимо срочно заменить аппарат.

Дифавтомат или УЗО

УЗО от дифавтомата отличается:

• визуально
• функционально
• подключением к сети
• особенностями в эксплуатации
• ценой

Визуальное отличие УЗО и дифавтомата незначительны. Оба устройства имеют рычаг включения/отключения сети, кнопку «Тест» и индикатор состояния. Зато функциональные отличия устройств огромны. УЗО защищает только от тока утечки. Оно не защищает от перегрузок и тем более КЗ. Если искусственно создать перегрузку в сети, то УЗО никак не сработает, а со временем просто выйдет из строя. Поэтому, оно должно подключаться к сети только в паре с одним либо группой автоматических выключателей.

Дифференциальный автоматический выключатель, в отличии от УЗО, защищает сеть не только от тока утечки, но и от перегрузки и короткого замыкания. Выбирая дифавтомат мы получаем устройство 2 в 1, оно объединяет в себе функции устройства защитного отключения и автоматического выключателя. Таким образом, диф автомат занимает в распределительном щите 2 модуля, а связка УЗО+автомат – 3 модуля.

Выполнить монтаж и подключение проводов в щите к дифференциальному автомату проще, чем к связке УЗО+автомат. В последнем случает необходимо провести коммутацию между УЗО и автоматическим выключателем (либо группой автоматических выключателей). С дифавтоматом проще: 2 провода на входе в устройство и 2 провода на выходе на нагрузку.

В эксплуатации визуально нагляднее выглядит связка УЗО+автомат. Если в сети произошла утечка, то сработало УЗО, если перегрузка либо КЗ – автомат. Дифференциальный автомат, как правило, не имеет каких-либо индикаторов, свидетельствующих о причине его срабатывания. Только дорогие модели у некоторых производителей имеют индикатор срабатывания по утечке тока.

Финансовая составляющая играет большую роль. У некоторых производителей два устройства – УЗО и автоматический выключатель – стоят дешевле, чем один дифавтомат (например, Hager). У других все с точностью до наоборот (Eaton). Выбирайте подходящий вам вариант обдуманно, покупайте дифавтоматы со скидкой в интернет-магазине электрики Shop220. Мы берем товар напрямую со складов и отправляет его по всей территории Украины.

Вывод и рекомендации

Дифференциальные автоматы — это безопасность и удобство. В одном корпусе сразу две функции. Подходят для жилых и промышленных объектов. Их установка требует точности. Необходимо понимать принцип действия. Неправильный подбор приведёт к ложным отключениям. Перед покупкой лучше проконсультироваться с мастером. Купить дифференциальные автоматы в Киеве можно в интернет-магазине Shop220. Здесь широкий выбор, стабильные цены, регулярные скидки. Менеджеры помогут с подбором. Ответят на все вопросы. Позвоните или оформите заказ через сайт. Установка оборудования — важный шаг. Доверьтесь профессионалам.

Решение требует понимания и опыта

Выбор прибора — это не просто покупка. Нужны знания и расчеты. Нельзя просто взять первый попавшийся. Требуется учитывать ток, утечку, сечение кабеля. Не каждый может сделать это без помощи. Ошибки приводят к проблемам и авариям. Покупка дифавтомата — ответственный процесс. Лучше довериться специалистам. В Shop220 помогут и расскажут всё необходимое. Безопасность начинается с грамотной установки.
