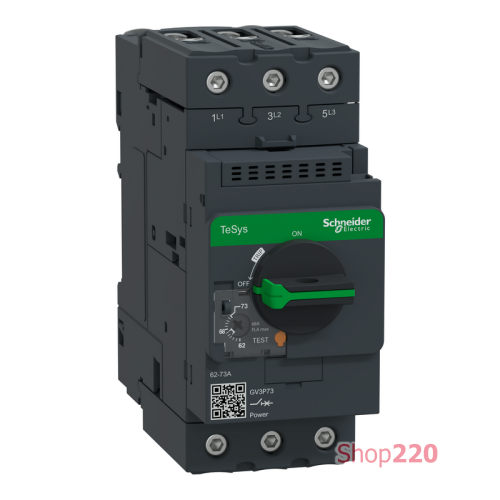

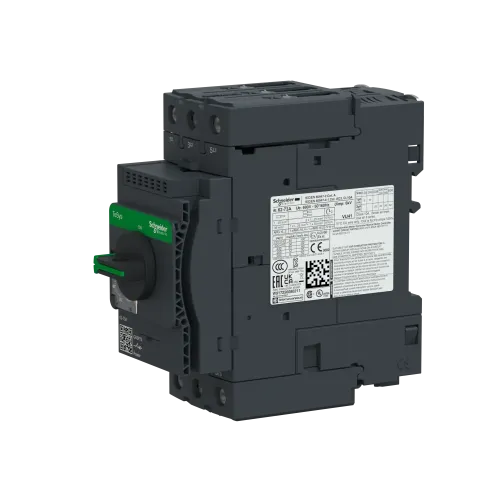

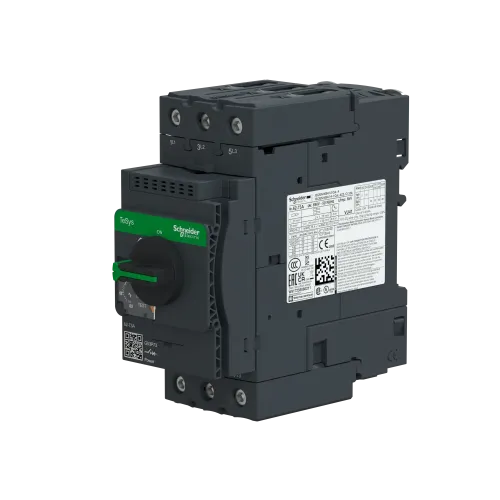

Автоматический выключатель 62-73A GV3P73

Автоматический выключатель TeSys GV, 3 полюса (3P), 73A/690V, для 3-фазных двигателей 37kW при 400V. Он обеспечивает термомагнитную защиту с температурным диапазоном настроек 62-73 A, магнитное отключение при 15xIn, высокую отключающую способность Icu 50 кА при 400 В. Подключение осуществляется с помощью винтовых клемм Everlink BTR. Контроль запуска/остановки с помощью поворотной ручки гарантируется на 20 000 циклов AC-3. Сертифицировано по нескольким стандартам (IEC, UL, CSA, CCC, EAC, Marine, ATEX), отвечает требованиям Green Premium (RoHS/REACh).

Особенности изделия

Новый современный внешний вид всех машин
Широкий ассортимент GV: Магнитные, термомагнитные, разных размеров (GV2, GV3, GV4)
Легче устанавливать и эксплуатировать с винтами разных стандартов
Безопасное и долговременное подключение к электросети помощью клемм EverLink
Цифровое обслуживание клиентов для технической документации
Экологическая эффективность продукта
Воплощенная постоянство
Прозрачность
RoHS/REACh

Характеристики изделия

Диапазон: TeSys Deca
Тип изделия или компонента: Автоматический выключатель двигателя
Название продукта: TeSys GV3, TeSys Deca
Масса нетто: 0,96 кг
Цвет: Темно-серый
/> Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 6,800 см
Ширина 1 упаковки: 14,800 см
Длина 1 упаковки: 16,000 см
Вес 1 упаковки: 1,007 кг
Гарантия: 18 месяцев
Способ крепления: Симметричная din-рейка 35 мм зажимной, Панель прикручена (с 3 винтами M4)
Описание полюсов: 3P
[Ue] номинальное рабочее напряжение: 690 В переменный ток 50/60 Гц
[Ui] номинальное напряжение изоляции: 690 В переменный ток 50/60 Гц в соответствии с IEC 60947-2
[Uimp] номинальная импульсная выдерживаемое напряжение: 6 кВ в соответствии с IEC 60947-2
[In] номинальный ток: 73 А
Стандарты: МЭК 60947-2, МЭК 60947-4-1, UL 60947-4-1, CSA C22.2 № 60947-4-1
Сертификация изделия: CCC, UL, CSA, EAC, ATEX, LROS (Lloyds реестр судоходства), BV, ABS, DNV-GL, UKCA
Высота: 132 мм
Ширина: 55 мм
Тип 2 упаковки: S06
Количество единиц во 2 упаковке: 120
Высота 2 упаковки: 75,000 см
Ширина 2 упаковки: 60,000 см
Длина 2 упаковки: 80,000 см
Вес 2 упаковки: 130,480 кг
Глубина: 136 мм
Рабочая температура окружающей среды: -20 …60 °C
Момент затяжки: 5 Н.м - на Винтовой зажим
Огнестойкость: 960 °C в соответствии с МЭК 60695-2-11
Степень защиты: IP20 в соответствии с МЭК 60529
Степень ударозащиты: IK09 Шкаф
Название устройства: GV3P
Область применения продукта: Защита двигателя
Тип сети: Переменный ток
Технология расцепителя: Тепломагнитный
Отключающая способность: 65 кА Icu на 230/240 В переменный ток 50/60 Гц, 50 кА Icu на 400/415 В переменный ток 50/60 Гц, 50 кА Icu на 440 В переменный ток 50/60 Гц, 12 кА Icu на 500 В переменный ток 50/60 Гц, 6 кА Icu на 690 В переменный ток 50/60 Гц
Частота сети: 50/60 Гц
Тип управления: Поворотная ручка
Механическая износостойкость: 50000 циклов
Температура окружающего воздуха для собер: -40…80 °C
Электрическая износостойкость: 20000 циклов для AC-3 на 415 В In
Высота над уровнем моря: 3000 m
Соответствие требованиям по изоляции: Да в соответствии с IEC 60947-1
[Ith] условный тепловой ток в открытом исп: 73 А в соответствии с МЭК 60947-4-1
Категория применения: AC-3 в соответствии с МЭК 60947-4-1
Номинальный режим эксплуатации: Непрерывный в соответствии с МЭК 60947-4-1
Механическая стойкость: Удары: 5 Гн на 11 мс контактор разомкнуто, Удары: 30 Гн за 11 мс контактор замкнут, Вибрации: 4 Гн, 5...300 Гц
Ток срабатывания электромагнитного ро: 1120 А
Климатическая устойчивость:в соответствии с IACS E10
Мощность двигателя [кВт]: 37 кВт на 400/415 В переменный ток 50/60 Гц, 45 кВт на 500 В переменный ток 50/60 Гц, 55 кВт на 690 В переменный ток 50/60 Гц
Рассеиваемая мощность на полюс: 8 В
[Ics] номинальная отключающая способность: 100 % на 230/240 В переменный ток 50/60 Гц, 60 % на 400/415 В переменный ток 50/60 Гц, 60 % на 440 В переменный ток 50/60 Гц, 50 % на 500 В переменный ток 50/60 Гц, 50 % на 690 В переменный ток 50/60 Гц
Пределы регулирования тепловой защиты: 62…73 А в соответствии с МЭК 60947-4-1
Чувствительность к разрыву фазы: Да в соответствии с МЭК 60947-4-1
