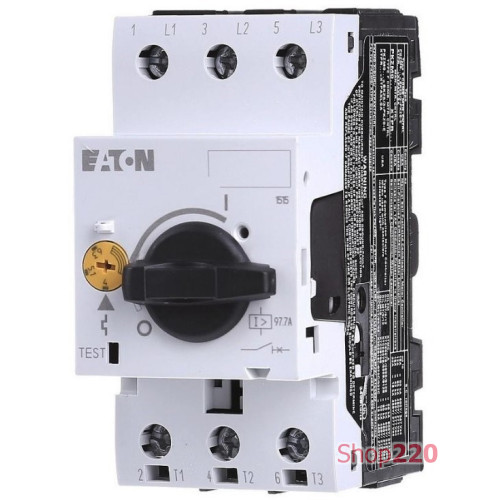

Автоматический выключатель защиты двигателя 16А, PKZM0-16

Выключатель PKZM0 используется для защиты электрических двигателей напряжением 230В, 380В, 400В, 500В и 690В. Он имеет регулируемый тепловой расцепитель (отвечает за защиту от перегрузки) и фиксированный электромагнитный расцепитель (отвечает за защиту от короткого замыкания). Установка осуществляется на дин-рейку. К выключателям возможно подключение дополнительных принадлежностей таких, как:
- расцепитель минимального напряжения
- независимый расцепитель
- контакты индикации аварийного срабатывания
- стандартные дополнительные контакты.

Подробная информация изложена в каталоге (стр. 127).

Характеристики выключателя PKZM0-16 Eaton

Номинальная частота: 40-60 Гц
Диапазон настройки теплового расцепителя, А: 10 ... 16
Фиксированный электромагнитный расцепитель, А: 224
Номинальный непрерывный ток, А: 16
Максимальная мощность двигателя АС-3, кВт:
     - напряжение 220В, 230В, 240В - 4
     - напряжение 380В, 400В, 415В - 7,5
     - напряжение 440В - 9
     - напряжение 500В - 9
     - напряжение 660В, 690В - 12,5
Температура воздуха при эксплуатации в закрытой установке: -25... +40 С
Температура воздуха при эксплуатации в открытой установке: -25... +55 С
Направление подачи энергии: любое
Степень пылевлагозащиты: IP20
Сечение подключаемого провода (моножильный/многожильный), мм кв: от 1 до 6 / от 1 до 6
Механический ресурс: 100 000 операций
Электрический ресурс: 100 000 операций
Максимальная частота включений: 40 операций в час
Соответствие стандартам: IEC/EN 60947, VDE 0660, UL 508, CSA C 22.2 № 14
Артикул: PKZM0-16
Производитель: Eaton / Moeller

Отключающая характеристика автомата PKZM0

Габаритные размеры автомата PKZM0
