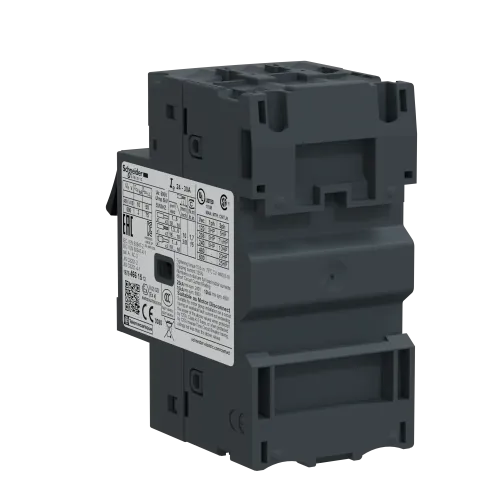

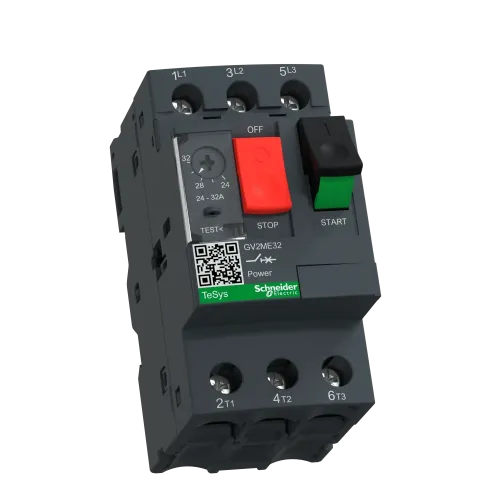

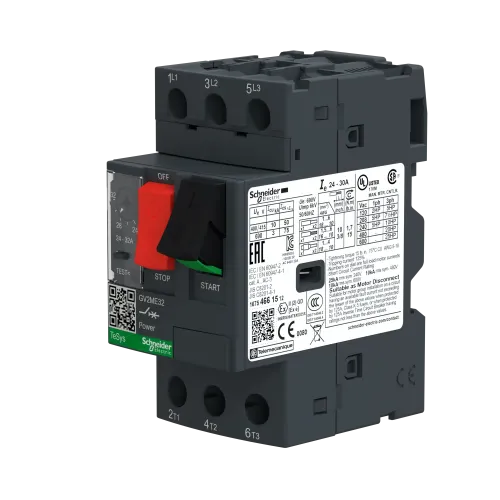

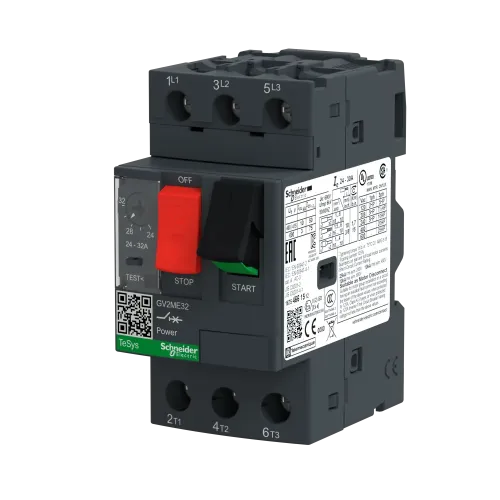

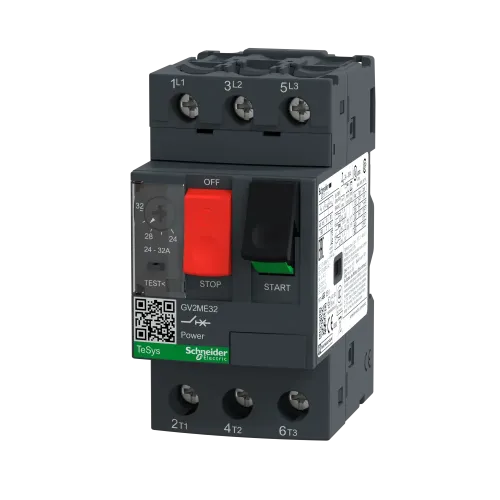

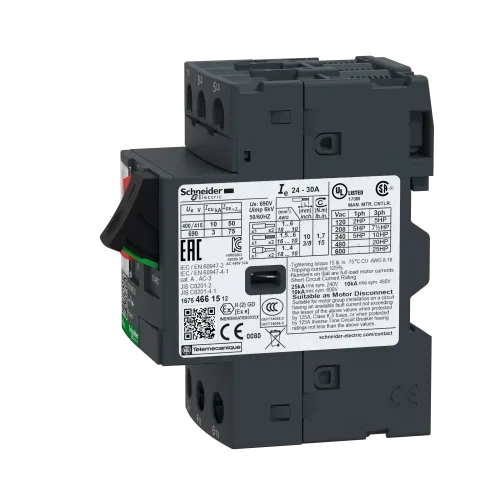

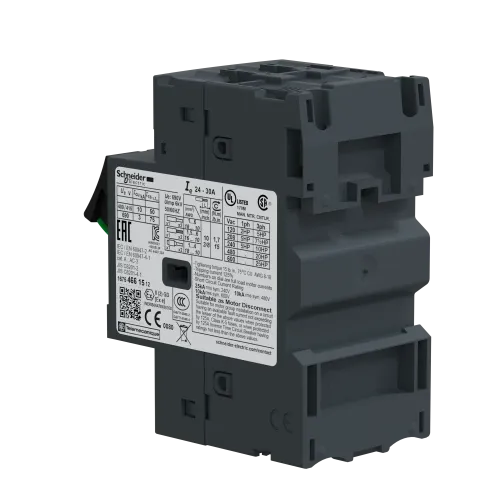

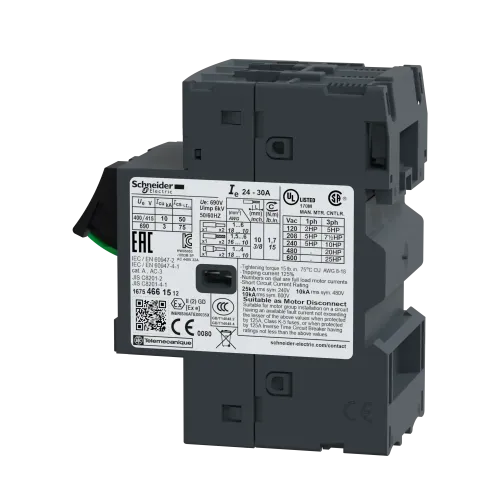

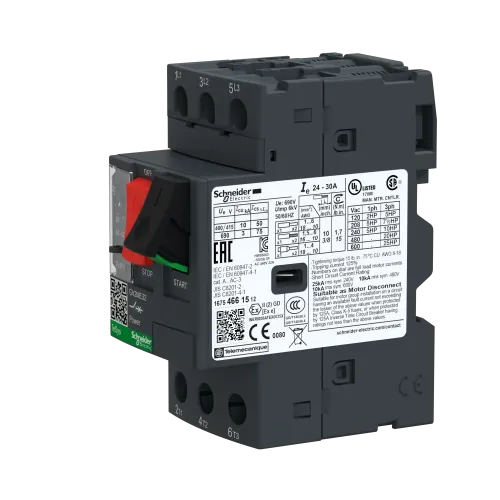

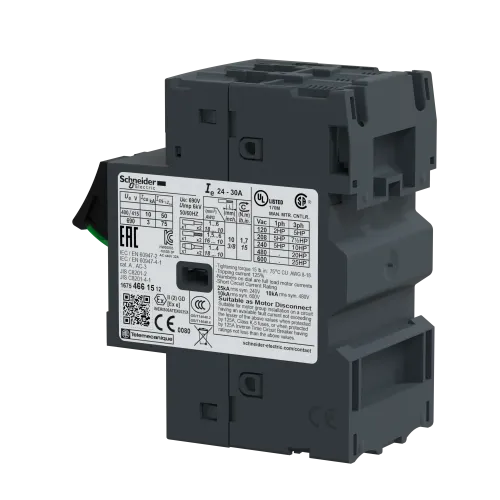

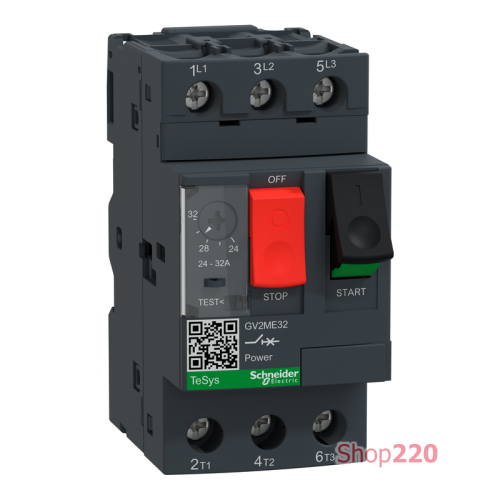

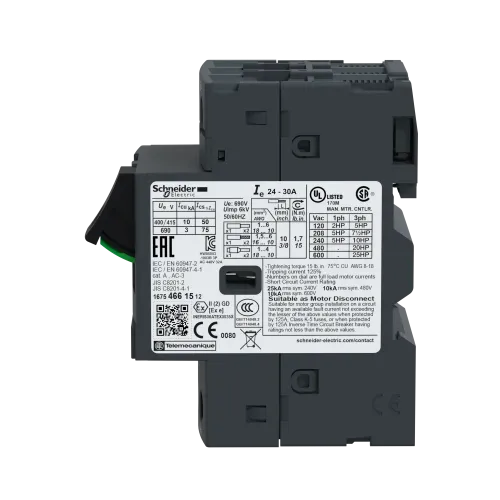

Автоматический выключатель защиты двигателя 24-32A, тепловой расцепитель GV2ME32

Автоматический выключатель TeSys GV, 3 полюса (3P), 32A/690V, для 3-фазных двигателей 15kW при 400V. Он обеспечивает термомагнитную защиту с температурным диапазоном настройки 24-32 A, магнитное отключение при 13xIn, высокую отключающую способность Icu 10 кА при 400 В. подключение осуществляется с помощью винтовых клемм. Управление запуском/остановкой с помощью соответствующей кнопки гарантировано на 100 000 циклов AC-3. Сертифицировано по нескольким стандартам (IEC, UL, CSA, CCC, EAC, Marine, ATEX), отвечает требованиям Green Premium (RoHS/REACh).

Особенности изделия

Новый современный внешний вид всех машин
Широкий ассортимент GV: Магнитные, термомагнитные, разных размеров (GV2, GV3, GV4)
Легче устанавливать и эксплуатировать с винтами разных стандартов
Безопасное и долговременное подключение к электросети помощью клемм EverLink
Цифровое обслуживание клиентов для технической документации
Экологическая эффективность продукта
Воплощенная постоянство
Прозрачность
RoHS/REACh

Характеристики изделия

Диапазон: TeSys Deca
Тип изделия или компонента: Автоматический выключатель двигателя
Название продукта: TeSys GV2, TeSys Deca
Масса нетто: 0,26 кг
Цвет: Темно-серый
/> Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 9,300 см
Ширина 1 упаковки: 4,800 см
Длина 1 упаковки: 8,500 см
Вес 1 упаковки: 280,000 г
Гарантия: 18 месяцев
Способ крепления: Симметричная din-рейка 35 мм зажимной, Панель прикручена (с переходной пластиной)
Описание полюсов: 3P
[Ue] номинальное рабочее напряжение: 690 В переменный ток 50/60 Гц в соответствии с IEC 60947-2
[Ui] номинальное напряжение изоляции: 690 В переменный ток 50/60 Гц в соответствии с IEC 60947-2
[Uimp] номинальное импульсное выдерживаемое напряжение: 6 кВ в соответствии с IEC 60947-2
[In] номинальный ток: 32 А
Стандарты: МЭК 60947-2, МЭК 60947-4-1
Сертификация изделия: CCC, UL, CSA, EAC, ATEX, LROS (Lloyds реестр судоходства), BV, RINA, DNV-GL, UKCA
Высота: 89 мм
Ширина: 45 мм
Тип 2 упаковки: S02
Количество единиц в 2 упаковке: 24
/> Высота 2 упаковки: 15,000 см
Ширина 2 упаковки: 30,000 см
Длина 2 упаковки: 40,000 см
Вес 2 упаковки: 7,022 кг
Тип 3 упаковки: P06
Количество единиц в 3 упаковке: 384
Высота 3 упаковки: 75,000 см
Ширина 3 упаковки: 60,000 см
Длина 3 упаковки: 80,000 см
Вес 3 упаковки: 120,352 кг
Глубина: 78,5 мм
Рабочая температура окружающей среды: -20… 60 °C
Момент затяжки: 1,7 Н.м - на Винтовой зажим
Огнестойкость: 960 °C в соответствии с МЭК 60695-2-11
Степень защиты: IP20 в соответствии с МЭК 60529
Степень ударозащиты: IK04
Название устройства: GV2ME
Область применения продукта: Защита двигателя
Тип сети: Переменный ток
Технология расцепителя: Тепломагнитный
Отключающая способность: 50 кА Icu на 230/240 В переменный ток 50/60 Гц соответственно до IEC 60947-2, 10 кА Icu на 400/415 В переменный ток 50/60 Гц в соответствии с IEC 60947-2, 6 кА Icu на 440 В переменный ток 50/60 Гц в соответствии с IEC 60947-2, 4 кА Icu на 500 В переменный ток 50/60 Гц в соответствии с IEC 60947-2 , 3 кА Icu на 690 В переменный ток 50/60 Гц в соответствии с IEC 60947-2
Частота сети: 50/60 Гц в соответствии с МЭК 60947-4-1
Тип управления: Кнопочный выключатель
Механическая износостойкость: 100000 циклов
Температура окружающей среды воздух для собер: -40… 80 °C
Электрическая износостойкость: 100000 циклов для AC-3 на 415 В In, 100000 циклов для AC-3e на 415 В In
Высота над уровнем моря: 2000 м
Соответствие требованиям по изоляции :Так в соответствии с МЭК 60947-1 § 7-1-6
[Ith] условный тепловой ток в открытом исп: 32 А в соответствии с МЭК 60947-4-1
Категория применения: Категория A в соответствии с IEC 60947 -2, AC-3 в соответствии с МЭК 60947-4-1, AC-3e в соответствии с МЭК 60947-4-1
Номинальный режим эксплуатации: Непрерывный в соответствии с МЭК 60947-4-1
Механическая стойкость: Удары: 30 Гн за 11 мс, Вибрации: 5 Гн, 5...150 Гц
/> Ток срабатывания электромагнитного ро: 416 А
Климатическая устойчивость: в соответствии с IACS E10
Мощность двигателя [кВт]: 15 кВт на 400/415 В переменный ток 50/60 Гц, 18,5 кВт на 500 В переменный ток 50/60 Гц, 22 кВт на 690 В переменный ток 50/60 Гц
Рассеиваемая мощность на полюс: 2,5
[Ics] номинальная отключающая способность при: 100 % на 230/240 В переменный ток 50/60 Гц в соответствии с IEC 60947-2, 50 % на 400/415 В переменный ток 50/60 Гц в соответствии с IEC 60947-2, 50% на 440 В переменный ток 50/60 Гц в соответствии с IEC 60947-2, 75 % на 500 В переменный ток 50/60 Гц в соответствии с IEC 60947-2, 75 % на 690 В переменный ток 50/60 Гц в соответствии с IEC 60947-2
Пределы регулирования теплового защиты: 24…32 А в соответствии с МЭК 60947-4-1
Чувствительность к разрыву фазы: Да в соответствии с МЭК 60947-4-1
