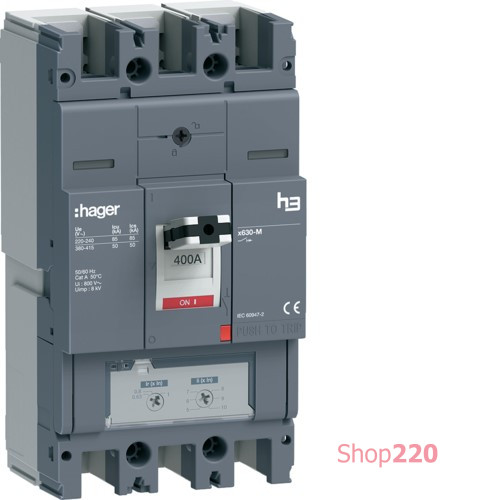

Автоматический выключатель h3, x630, In=400A, 3п, 50kA, TM Hager HMJ400DR

Разработан для защиты оборудования в сетях с переменный ток, выключатель Автоматический выключатель h3, x630, In=400A, 3п, 50kA, TM выдерживает до 50 кА. Отключение при коротком замыкании до 50 кА. Конструкция — корпусный, установка — стационарный.

Монтаж на стандартную DIN-рейку, диапазон рабочих температур — от -25 до +60°C.

Архитектура
Тип управления: импульсное реле
Количество защищенных полюсов: 3
Количество полюсов: 3 P
Тип полюса: 3P3D
Функции
Комплект устройства с блоком защиты: да
Расцепитель: TM A/A
Интегрированная защита от замыкания на землю: нет
Управление и индикаторы
Мотор привод интегрирован: нет
Основные электрические характеристики
Номинальное рабочее напряжение переменного тока: 220 / 415 V
Тип напряжения питания: AC
Частота: 50/60 Hz
Напряжение
Номинальное напряжение изоляции: 800 V
Устойчивость по отношению к номинальной импульсного напряжения: 8 kV
С отключением под напряжением: нет
Электрический ток
Номинальный ток: 400 A
Диапазон регулирования тепловой защиты: 0,63 / 0,8 / 1
Номинальный ток при 65°C согласно IEC 60947: 370 A
Номинальный ток при 70°C согласно IEC 60947: 359,4 A
Мощность короткого замыкания 220 В 50 Гц согласно IEC 947.2: 85 kA
Мощность короткого замыкания 230 В 50 Гц согласно IEC 947.2 : 85 kA
Мощность короткого замыкания 240 В 50 Гц согласно IEC 947.2: 85 kA
Мощность короткого замыкания 380 В 50 Гц согласно IEC 947.2: 50 kA
Мощность короткого замыкания 400 В 50 Гц согласно IEC 947.2: 50 kA
Мощность короткого замыкания 415 В 50 Гц согласно IEC 947.2: 50 kA
Отключающая способность на 1 полюсе 230 В NF 60947 -2: 10 kA
Отключающая способность на 1 полюсе 400 В NF 60947-2: 10 kA
Разрывная мощность 1 полюс из 415 В NF 60947-2: 10 kA
Отключающая способность для 230В (EN 60947-2): 85 kA
Отключающая способность для 240В (EN 60947-2): 85 kA
Максимальная отключающая способность Icu для 400В (EN 60947-2): 50 kA
Отключающая способность для 415В (EN 60947-2): 50 kA
Мощность
Потеря мощности на полюс при 0.63*In: 15,3 W
Потеря мощности на полюс при 0.8*In: 24,7 W
Суммарная потеря мощности при 0.63In: 46 W
Суммарная потеря мощности при 0.8In: 74,2 W
Общая рассеиваемая мощность под номинальным током: 116 W
Рассеянная мощность в расчете на каждый полюс: 38,7 W
Отключение
Время реакции при открытии: 10 ms
Размеры
Глубина установленного изделия: 150 mm
Высота установленного изделия: 260 mm
Ширина установленного изделия: 140 mm
Монтаж
Монтаж на DIN рейке с помощью дополнительного адаптера: нет
Подключение
Тип соединения: разъем
Кабель
Материал кабеля: Cu
Настройки
Ток магнинтного расцепителя: 2000 / 2400 / 2800 / 3200 / 3600 / 4000 A
Диапазон регулирования элеутромагнитной защиты: 5 / 6 / 7 / 8 / 9 / 10
Оборудование
Моторпривод опционально: да
Возможность подключения дополнительного оборудования: да
Стандарты
Стандартный текст: IEC 60947-2
Европейская директива WEEE: связан
Безопасность
Защитное исполнение IP: IP4X
Условия использования
Степень загрязнения в соответствии с IEC 60664 / IEC 60947-2: 3
Высота: 2000 m
Температура
Температура калибровки: 50 °C
IEC 60947-2
