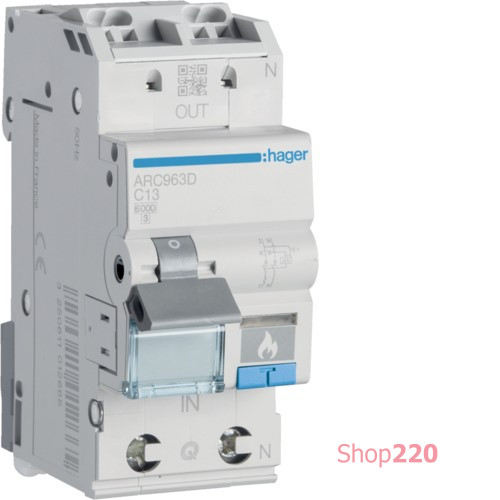

Автоматический выключатель с дуговой защитой AFDD, 1P+N 6kA C-13A Hager ARC963D

Архитектура
Количество защищенных полюсов: 1
Количество полюсов: 2 P
Тип полюса: 1P+N
Крива: C
Основные электрические характеристики
Номинальное выключающая способность тока короткого замыкания: 6 kA
Номинальное рабочее напряжение переменного тока: 230 V
Тип напряжения питания: AC
Напряжение
Номинальное напряжение изоляции: 500 V
Максимальное рабочее напряжение: 253 V
Устойчивость по отношению к номинальному импульсному напряжению: 4 kV
Электрический ток
Номинальный ток: 13 A
Номинальная отключающая способность согласно с EN 60898: 6 kA
min/max диапазон срабатывания термического расцепителя при АC: 1,13 / 1, 45 In
Порог электромагнитного расцепителя переменного тока мин./макс.: 5 / 10 In
Значение тока короткого замыкания 230 В 50 Гц: 6 kA
Электрический ток/температура
Номинальный ток при -15°C: 14,93 A
Номинальный ток 20°C: 13,45 A
Номинальный ток 30°C: 13 A
Номинальный ток при 35°C: 12,81 A
Номинальный ток 40°C: 12, 62 A
Номинальный ток 45°C: 12,42 A
Номинальный ток 50 °C: 12,23 A
Номинальный ток 55°C: 12,03 A
Номинальный ток 60°C: 11,82 A
Коэффициент коррекции тока
Коэффициент коррекции тока для 2-х устройств, расположенных рядом: 1
Коэффициент коррекции тока для 3-х устройств, расположенных рядом: 0,95
Корректирующий коэффициент при расположении рядом 4 и 5 устройств: 0,9
Корректирующий коэффициент при расположении рядом 6 устройств: 0,85
Мощность
Максимальная потеря мощности на полюс в соответствии со стандартом изделия: 3,5 W
Общая рассеиваемая мощность под номинальным током: 4 ,24 W
Рассеяемая мощность в расчете на каждый полюс: 3,5 W
Выносливость
Электрическая прочность количества циклов: 2000
Количество механических процессов: 4000
Размеры
Глубина установленного изделия: 70 mm
Высота установленного изделия: 85 mm
Ширина установленного изделия: 35,5 mm
Монтаж
Тип нижней клеммы для модульных устройств: BI connect - QuickBusbar соединение
Нижнее подключение для модульных устройств: да
Подходит для встроенного монтажа: да
Подключение
Нижнее винтовое соединение с гибким проводником: 1 / 16 mm?
Секция выхода винта при неподвижной проволоке: 1,5 / 25 mm?
Поперечний разрез подсоединения при неподвижном проводе: 1,5 / 4 мм?
Верхнее винтовое соединение с гибким проводником: 1,5 / 4 mm?
Исходная клемма: открыт
Кабель
Пересечение провода, для тестирования нагрева (мм?) в соответствии со стандартом изделия: 1,5 mm?
Оборудование
Возможность подключения дополнительного оборудования: да
Стандарты
Стандартный текст: EN 62606, EN 60898-1
Европейская директива WEEE: эт
Безопасность
Защитное выполнение IP: IP20
Условия использования
Рабочая температура: - 25…60 °C
Степень загрязнения в соответствии с IEC 60664 / IEC 60947-2: 2
Класс ограничения энергии I?t: 3
Высота: 2000 m
Температура хранения/транспортировки: -40…70 °C
Температура
Температура калибровки: 30 °C
Температура окружающего воздуха при тестировании нагрева: 22,8 °C
Макс.допустимая t для частей (предназначенных для касания): 47,9 °C
Макс.допустимая t для частей(при ручном управлении): 47,9 °C
Макс.допустимая t для частей (без возможности коснуться): 77,2 °C
Макс. допустимая температура на клеммах: 68,5 °C
Граница роста t для частей (переменного доступа): 25 K
Граница роста t для частей (без возможности затронуть): 60 K
Граница роста t для частей (есть возможность коснуться): 40 K
Граница роста t для клемм в соответствии со стандартом продукта: 60 K
Измерение роста t для частей (без возможности коснуться): 7,9 K
Измерение роста t для частей (есть возможность коснуться): 37,2 K
Измерение роста t для частей (переменного доступа): 7,9 K
Измерение роста t на клеммах при In: 28,5 K
