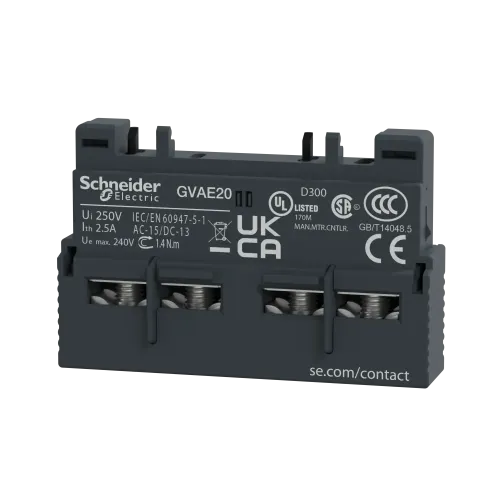

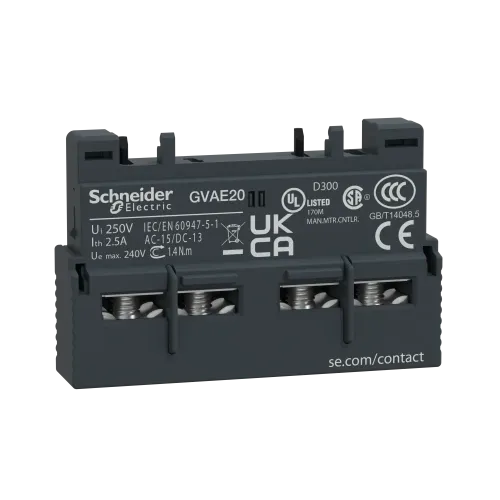

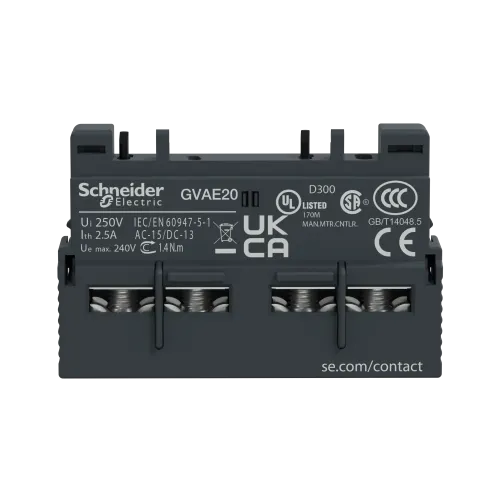

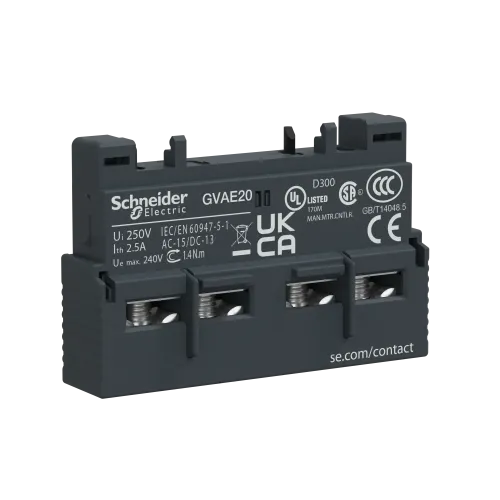

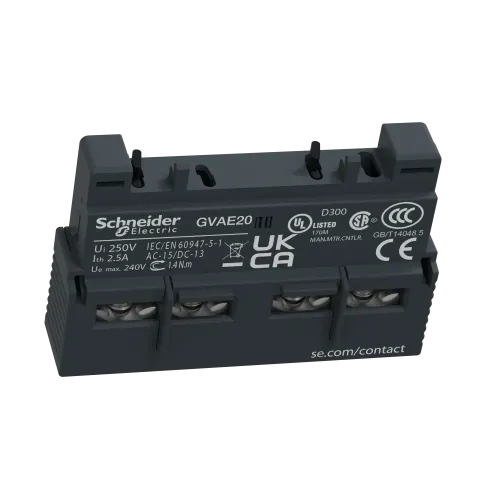

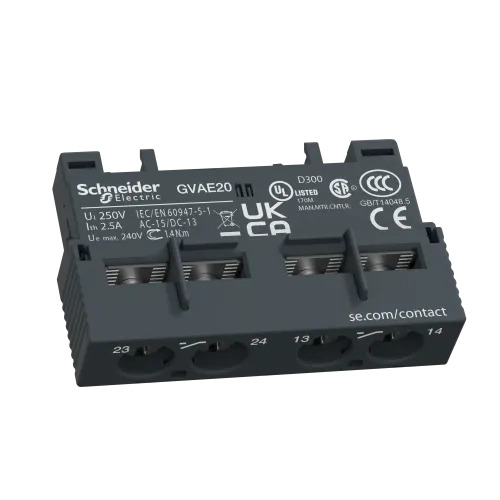

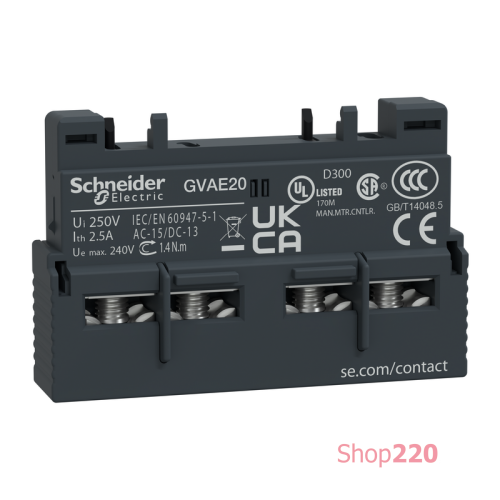

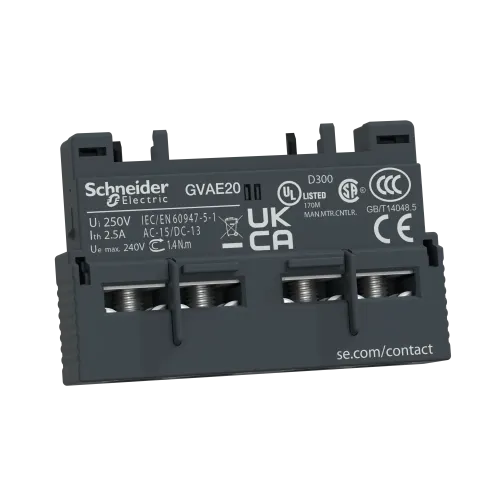

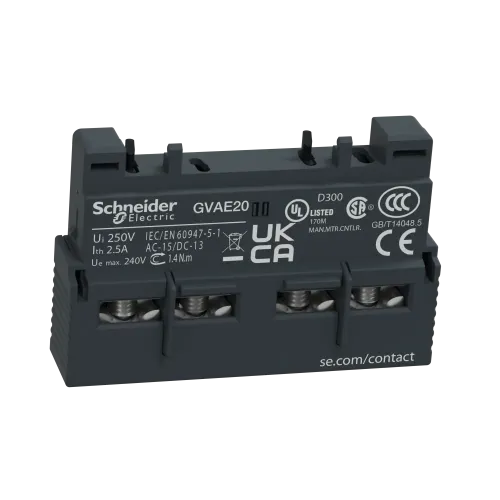

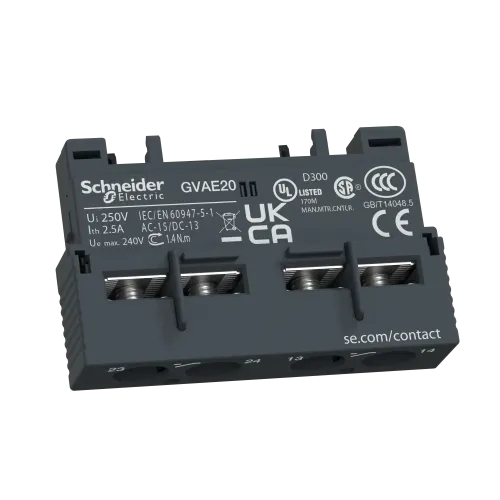

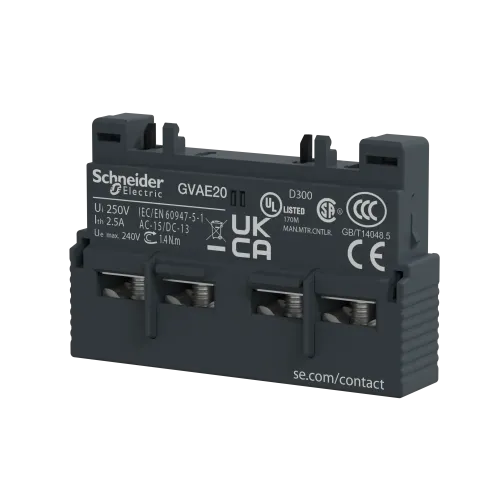

Блок дополнительных контактов 2н.о. GVAE20

Блок вспомогательных контактов TeSys GV для автоматических выключателей GV2 и GV3. 2НО мгновенные вспомогательные контакты. Рассчитан на работу до 2 А/240 В переменного тока и 1 А/60 В постоянного тока. Устанавливается на передней стороне автоматического выключателя, соединение осуществляется с помощью винтовых клемм. Продаются партиями по 10 единиц. Сертифицировано по нескольким стандартам (IEC, UL, CSA, CCC, EAC), соответствует требованиям Green Premium (RoHS/REACh).

Особенности изделия

Новый современный внешний вид всех машин
Предназначен для использования в электробытовых системах и системах отопления, вентиляции и кондиционирования воздуха
С винтами с несколькими стандартными головками проще устанавливать и эксплуатировать
Соответствие стандарту IEC60335-1, повышенная огнестойкость и пыленепроницаемость вспомогательных компонентов
Цифровое обслуживание клиентов для технической документации
Экологическая эффективность продукта
Воплощенная устойчивость
Прозрачность
RoHS/REACh

Характеристики изделия

Диапазон: TeSys, TeSys Deca
Тип изделия или компонента: Блок вспомогательных контактов
Количество в одном комплекте: Набор из 10 шт.
Масса нетто: 0,02 кг
Тип 1 упаковки : PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 1,600 см
Ширина 1 упаковки: 5,000 см
Длина 1 упаковки: 6,000 см
Вес 1 упаковки: 19,000 г
Гарантия: 18 месяцев
Совместимость продуктов: GV2L, GV3P, GV2ME, LS1D32, GV3L, GV2RT, GV2P, GV2LE
[Ue] номинальное рабочее напряжение: 24...240 В переменный ток, 24...60 В постоянный ток
[Ui] номинальное напряжение изоляции: 300 В в соответствии с UL 508, 300 В соответственно CSA C22.2 № 14, 250 В в соответствии с IEC 60947-1
Сертификация изделия: UKCA
Высота: 11 мм
Ширина: 45 мм
Тип 2 упаковки: BB1
Количество единиц в 2 упаковке: 10
Высота 2 упаковки: 6,300 см
Ширина 2 упаковки: 7,300 см
Длина 2 упаковки: 12,000 см
Вес 2 упаковки: 209,000 г
Тип 3 упаковки: S02
Количество единиц в 3 упаковке: 220
Высота 3 упаковки: 15,000 см
Ширина 3 упаковки: 30,000 см
Длина 3 упаковки: 40,000 см
Вес 3 упаковки: 4,377 кг
Глубина: 29 мм
Момент затяжки: 1,4 Н.м - на винтовой зажим
Место установки: Лицевая сторона
Название устройства: GVAE
Механическая износостойкость: 100000 циклов
Характеристики внешней среды: Нормальная среда
Тип защиты: GG предохранитель 10 А, Автоматический выключатель GB2CB06 10 А
[Ith] условный тепловой ток в открытом исп: 2,5 А
Компонирование полюсного контакта: 2 NO
Минимальный ток переключения: 5 мА
Минимальное напряжение переключения: 17
Номинальная рабочая мощность [Вт]: 15 В на 48 В DC-13 – коммутационная износостойкость: 100000 циклов, 24 В на 24 В DC-13 – коммутационная износостойкость: 100000 циклов, 9 В на 60 В DC- - коммутационная износостойкость: 100000 циклов
Номинальная рабочая мощность [ВА]: 120 В·А на 110…120 В AC-15 – коммутационная износостойкость: 100000 циклов, 120 В·А на 230…240 В AC-15 – коммутационная износостойкость: 100000 48 В·А на 24 В AC-15 - коммутационная износостойкость: 100000 циклов, 60 В·А на 48 В AC-15 - коммутационная износостойкость: 100000 циклов
