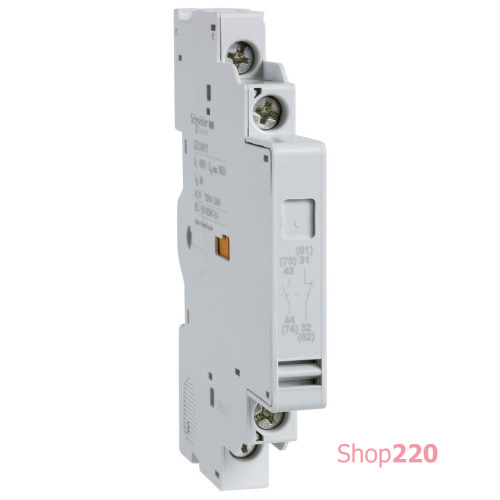

Дополнительные контакты мгновенного действия НО+НЗ GZ1AN11

Блок вспомогательных контактов мгновенного действия EasyTeSys TVS для автоматического выключателя GZ1. Вспомогательные контакты 1НВ+1НЗ до 10А с номинальным напряжением до 690В переменного тока, подключение с помощью винтовых зажимов. Крепление с левой стороны выключателя. Сертифицирован по нескольким стандартам (IEC, UL, CSA, CCC, EAC) и соответствует требованиям Green Premium (RoHS/REACh).

Особенности изделия

Экологическая эффективность продукта
Воплощенная устойчивость
Прозрачность
RoHS/REACh

Характеристики изделия

Диапазон: Easy TeSys
Серия изделия: Easy TeSys Power
Тип изделия или компонента: Блок вспомогательных контактов
Совместимость серии: EasyPact (EasyPact TVS) GZ1E автоматический выключатель
Масса нетто: 0, 05 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 1,500 см
Ширина 1 упаковки: 6,500 см
Длина 1 упаковки: 8,500 см
Вес 1 упаковки: 43,300 г
[Ue ] номинальное рабочее напряжение: 48...690 В переменный ток, 24...240 В постоянный ток
[Ui] номинальное напряжение изоляции: 690 В в соответствии с IEC 60947-1
Клеммы подключения: винтовой зажим 1 кабель(и) 1… 2,5 мм?Твердый, винтовой зажим 2 кабель(и) 1… 2,5 мм?Твердый, винтовой зажим 1 кабель(и) 0,75 мм. 2,5 мм?гибкий без кабельного наконечника, винтовой зажим 2 кабель(и) 0,75… 2,5 мм?гибкий без кабельного наконечника, винтовой зажим 2 кабель(и) 0,75… 1,5 мм?гибкий с кабельным наконечником, винтовой зажим 1 кабель(и) 0,75… 1,5 мм?гибкий с кабельным наконечником
Высота: 89 мм
Ширина: 9,3 мм
Тип 2 упаковки: BB1
Количество единиц в 2 упаковке: 10
Высота 2 упаковки: 9,500 см
Ширина 2 упаковки: 9,500 см
Длина 2 упаковки: 15,000 см
Вес 2 упаковки: 488,000 г
Тип 3 упаковки: S02
Количество единиц в 3 упаковке: 60
Высота 3 упаковки: 15,000 см
Ширина 3 упаковки: 30,000 см
Длина 3 упаковки: 40,000 см
Вес 3 упаковки: 3,156 кг
Глубина: 66 мм
Место установки: Левая сторона
Название устройства: GZ1AN
Механическая износостойкость: 100000 циклов
Тип защиты: GG предохранитель 10 А
[Ith] условный тепловой ток в открытом исп: 6 А
Компоновка полюсного контакта: 1 NO + 1 NC
Выполнение вспомогательных контактов: Мгновенный 1 нормально открытый + 1 нормально закрытый
Минимальный ток переключения: 5 мА
Минимальное напряжение переключения : 17 В
Номинальная рабочая мощность [Вт]: 120 В на 240 В DC-13 – коммутационная износостойкость: 70000 циклов, 140 В на 110 В DC-13 – коммутационная износостойкость: 70000 циклов, 140 В на 24 В DC-13 – коммутационная износостойкость: 71300 - коммутационная износостойкость: 70000 циклов, 240 В на 48 В DC-13 - коммутационная износостойкость: 70000 циклов
Номинальная рабочая мощность [ВА]: 300 В·А на 48 В AC-15 - коммутационная износостойкость0, 70 ·А на 690 В AC-15 – коммутационная износостойкость: 70000 циклов, 500 В·А на 110… 127 В AC-15 – коммутационная износостойкость: 70000 циклов, 500 В·А на 500 В AC-15 – коммутационная износостойкость: 70000 циклов, 650 В·А на 440 В AC-15 – коммутационная износостойкость: 70 на 230… 240 В AC-15 – коммутационная износостойкость: 70000 циклов, 850 В·А на 380… 415 В AC-15 – коммутационная износостойкость:70000 циклов
