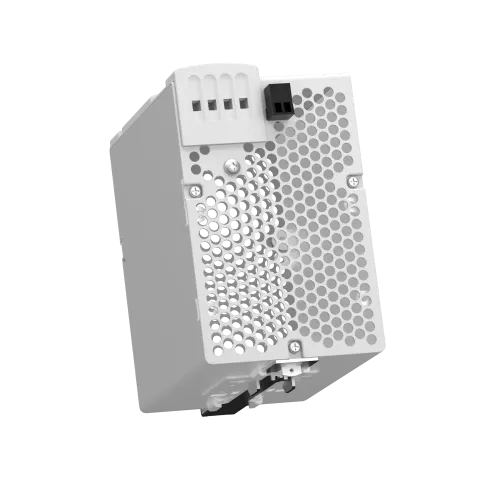

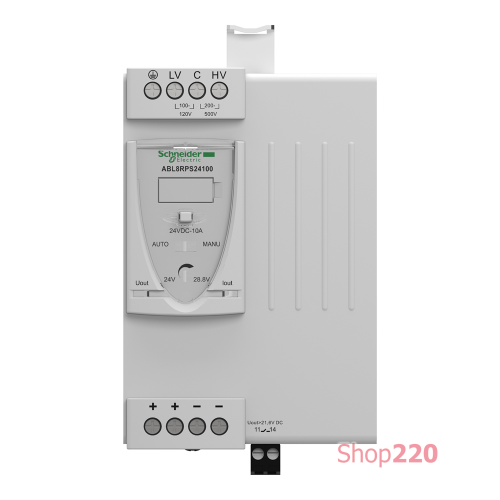

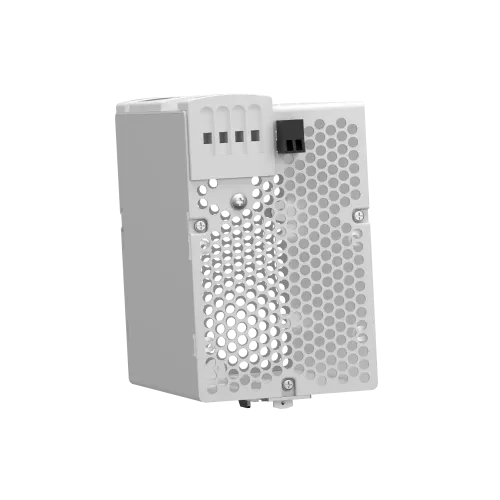

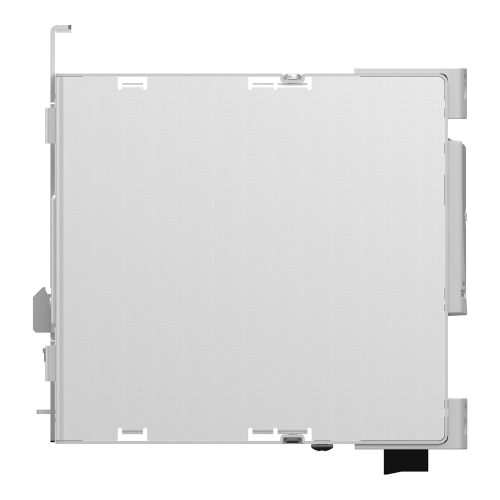

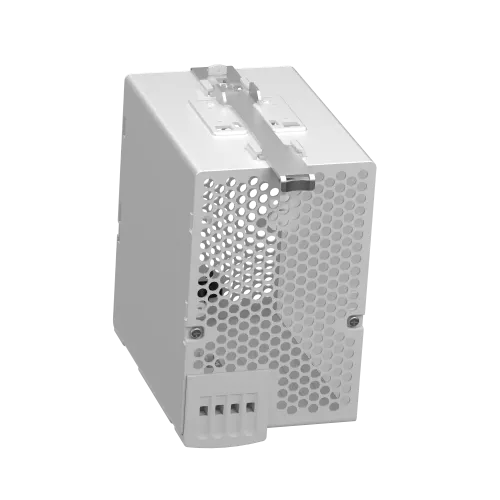

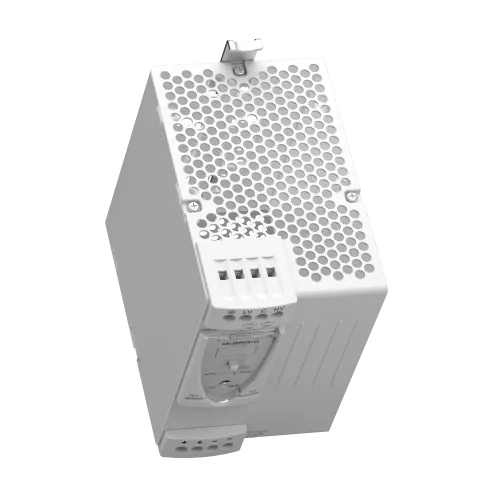

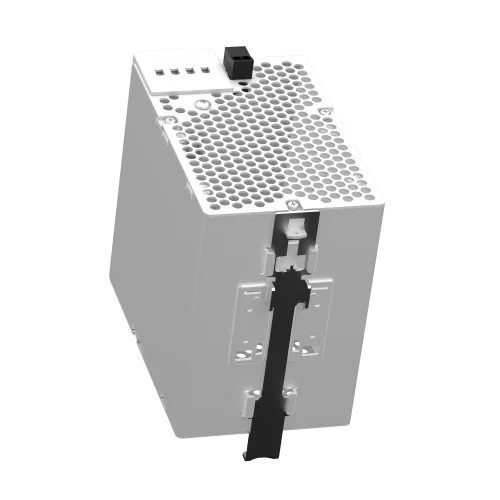

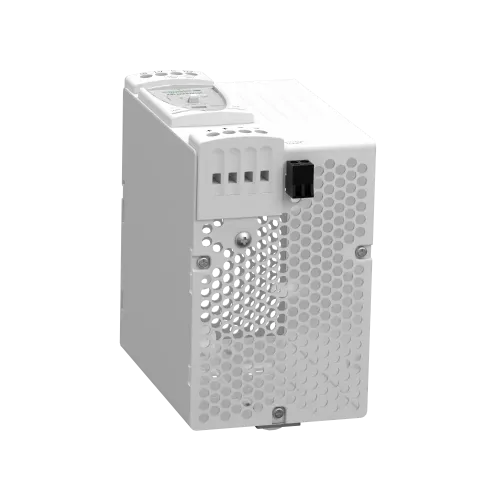

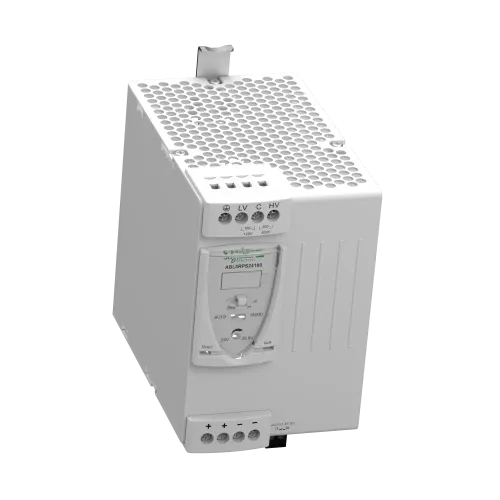

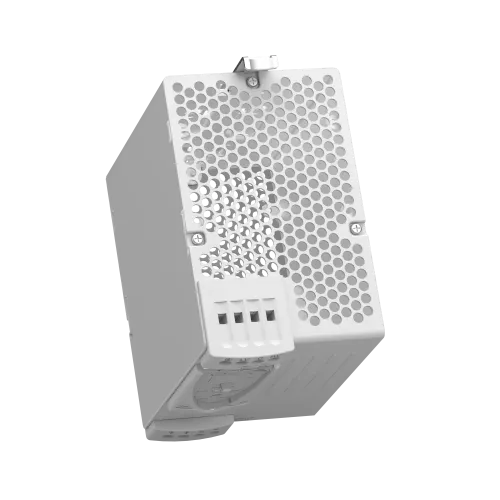

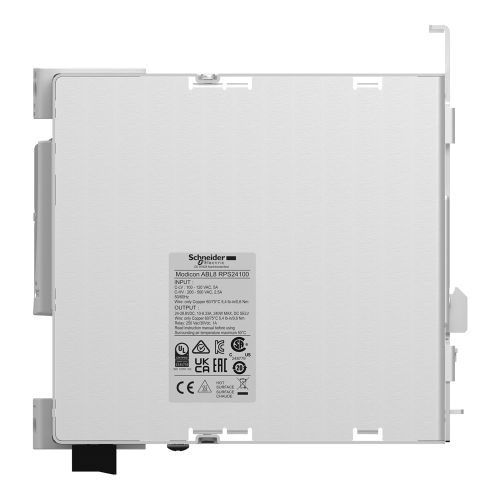

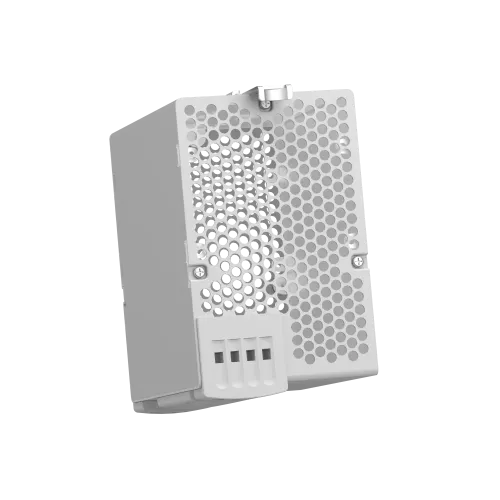

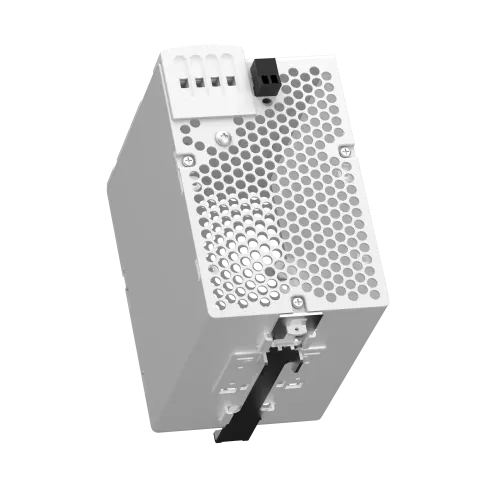

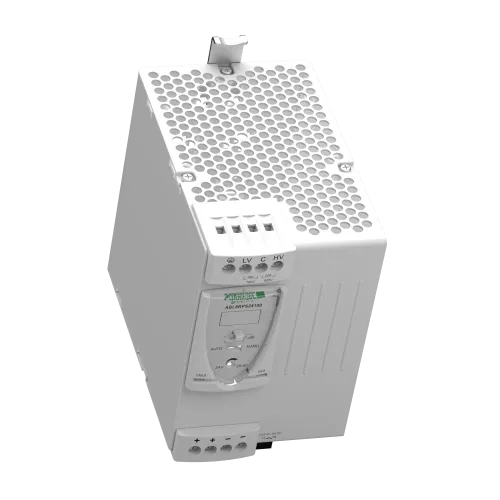

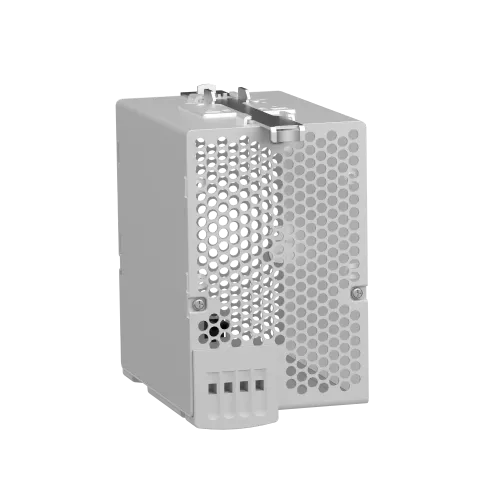

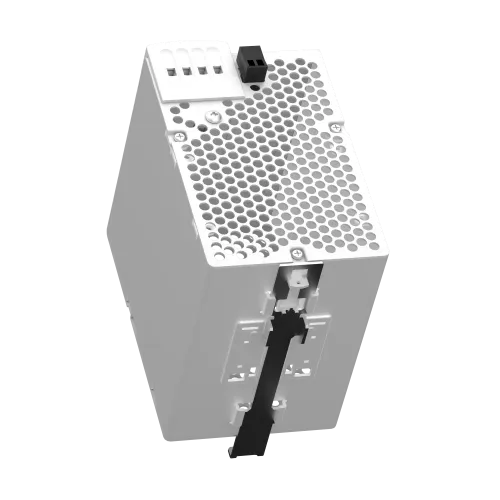

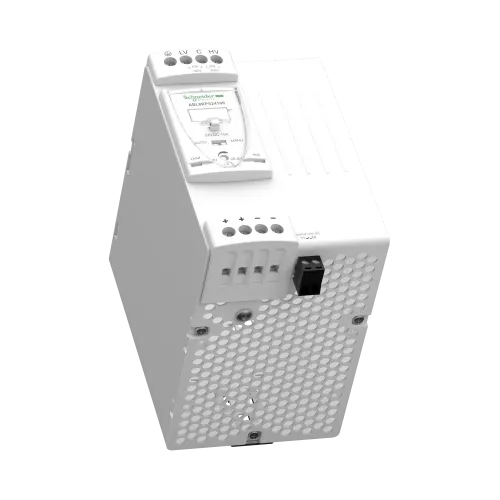

Блок питания универсальный 24В 10A ABL8RPS24100

Это универсальный блок питания ABL8 с регулируемым импульсным режимом (SMPS) подающий напряжение постоянного тока. Номинальное входное напряжение от 100 до 500 В переменного тока, номинальный выходной ток 10 А при 24 В постоянного тока и номинальную выходную мощность 240 Вт. Подходит для питания постоянным напряжением, необходимым в таких областях как транспортировка, упаковка, управление, пищевая промышленность, горнодобывающая промышленность, нефтегазовая промышленность и водоснабжение. Оснащен фильтром PFC (коррекция коэффициента мощности). У него светодиодный диагностический индикатор спереди для мгновенного устранения неисправностей. Автоматический сброс позволяет устранить кратковременные неисправности и перезапустить систему. Он устанавливается на DIN-рейку и имеет ширину 85 мм. Вес 1000 кг. Он отвечает стандартам UL 508, CSA C22. 2 No 60950-1. Для его защиты рекомендуется использовать термомагнитные выключатели GB2CD08, GB2CD12, GV2RT07 и GV2ME07. У него светодиодный диагностический индикатор спереди для мгновенного устранения неисправностей. Устанавливается на DIN-рейку. Разработанные для простых машин, модульные источники питания в первую очередь ценят свою чрезвычайную компактность.

Технические характеристики

Серия продукта: Modicon Power Supply
Тип изделия или компонента: Источник питания
Масса нетто: 1 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 11,4 см
Ширина 1 упаковки: 18,0 см
Вес 1 упаковки: 1,615 кг
Гарантия: 18 месяцев

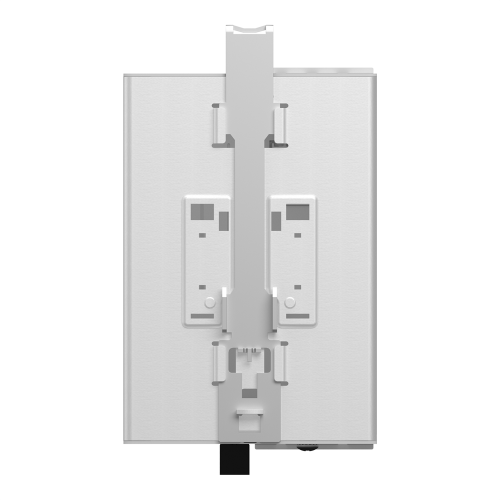

Монтажная опора: Симметричная DIN-рейка 35 x 7,5 мм, Симметричная DIN-рейка 35 x 15 мм
Клеммы подключения: съемная колодка:2 для диагностическое реле, Винтовые клеммы: 3 x 0.5...3 x 4 мм кв, (AWG 22...AWG 12) для входное соединение, Винтовые клеммы: 1 x 0.5...1 x 4 мм кв, (AWG 22...AWG 12) для входного заземления, вин... кв, (AWG 22...AWG 12) для исходного соединения, Винтовые клеммы: 1 x 0.5...1 x 4 мм кв, (AWG 22...AWG 12) для выходного заземления
Стандарты: UL 508, CSA C22.2 № 60950-1,МЭК 1 CCSAus, EAC, KC, RCM, UL
Рабочее положение: Вертикальное
Высота: 125 мм
Ширина: 86 мм
Тип 2 упаковки: S06
Количество единиц в 2 упаковке: 60
Высота 2 упаковки: 2, 73,5 см
Длина 2 упаковки: 80,0 см
Вес 2 упаковки: 113,0 кг
Глубина: 145 мм
Рабочая температура окружающей среды: 50…60 C с коэффициентом снижения монтажное положение A < 2000 м, -25…50 м
Дополнительное оборудование: Фильтр коррекции коэффициента мощности в соответствии с МЭК 61000-3-2
Степень защиты: IP20 в соответствии с МЭК 60529
Маркировка: CE
Высота над уровнем моря: 2000 м
Характеристики внешней среды: в соответствии с МЭК 61000-6-3, ЭМС в соответствии с EN 55024, ЭМС в соответствии с МЭК 61000-6-4, ЭМС в соответствии с МЭК 61204-3, Безопасность в соответствии с МЭК 60950-1, Безопасность в соответствии с МЭК 61204-3
Максимальный пусковой ток: 30 А
Выходное напряжение: 24 В постоянный ток
Питание: Безопасное низковольтное напряжение в соответствии с МЭК 60950-1, Безопасное низковольтное напряжение в соответствии с МЭК 6020 60364-4-41
Светодиодный индикатор состояния: 1 светодиод (Зеленый и красный) выходное напряжение, 1 светодиод (зеленый, красный и оранжевый) выходной ток
Электрическая прочность изоляции: 3500 В с между входом и землей 00 изоляция, 500 В с между выходом и землей изоляция
Номинальная мощность [Вт]: 240 В
Исходное соединение: Параллельное, Последовательный
Исходный ток источника питания: 10 А
Коэффициент полезного действия:87 %
Тип защиты выхода: От перегрузки, технология защиты: ручной или автоматический сброс, От перенапряжения, технология защиты: 30...32 В, ручной сброс, От короткого замыкания, технология защиты: ручной или автоматический сброс, От пониженного напряжения, технология защиты :1, отключение автоматический сброс
Номинальное входное напряжение: 100...120 В AC однофазный, клемма(ы): N-L1, 200...500 В AC фаза на фазу, клемма(ы): L1-L2
Допустимый временный прирост тока: 1,5 x In( 0,68 на 240 В переменный ток, 0,69 на 120 В переменный ток
Регулировка выходного напряжения: 24...28,8 В регулируемый
Фильтр подавления гармоник: Низкочастотные гармонические токи
предел входного напряжения: 170...358
