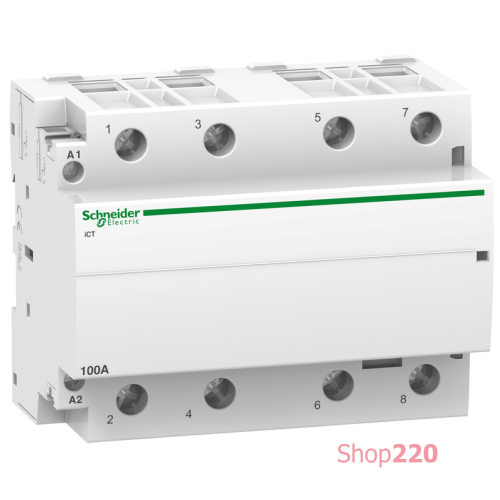

Контактор 100А, 4NO, 220/240В, 50Гц A9C20884

Acti9 iCT – это модульный контактор. Это четырехполюсный контактор с 4 нормально открытыми контактами. Номинальный ток составляет 100 А для AC-7a. Номинальное рабочее напряжение Ue составляет 400 В переменного тока. Напряжение управления Uc составляет от 220 до 240 В переменного тока. Данное устройство можно использовать для схем управления систем отопления, вентиляции и кондиционирования. Соответствует стандарту МЭК 61095. Электрическая износостойкость 30000 циклов для AC-7A. Максимальное количество операций переключения – 100 в день. Номинальное напряжение изоляции Ui составляет 500 В переменного тока. Номинальное импульсное выдерживаемое напряжение Uimp составляет 4 кВ. Степень загрязнения устройства 2. Предназначен для установки на DIN-рейку. Его ширина составляет 12 модулей по 9 мм. Цвет изделия белый (RAL9003). Размеры: (Ш) 85 мм х (В) 108 мм х (Г) 60 мм. Согласно стандарту МЭК 60529, степень защиты IP20 и IP40 при установке в щите. Рабочая температура от -5 до 60°C. Температура хранения от -40 до 70°С.

Технические характеристики

Тип изделия или компонента: Контактор
Название продукта: Acti9 iCT
Цвет: Белый
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 6,800 см<0/8 Ширина 1 упаковки: 8, 8 10,900 см
Вес 1 упаковки: 621,000 г
Гарантия: 18 месяцев
Совместимость продуктов: IACTp, IACTs, IATEt, IACTc
Монтажная опора: Симметричная din-рейка 35 мм
Способ крепления: напряжение: 400 В переменный ток 50 Гц
[Ui] номинальное напряжение изоляции: 500 В переменный ток 50 Гц
[Uimp] номинальное импульсное выдерживаемое напряжение: 4 кВ
[Ie] номинальный рабочий ток: 100 А кН туннельного типа2 кабель(и) 1,5 мм кв жесткий, Цепь управления клеммы туннельного типа1 кабель(и) 1,5…2,5 мм кв жесткий, Цепь управления клеммы туннельного типа2 кабель(и) 1,5…2,5 мм кв гибкий, Круг подачи питания клеммы туннельного типа1 кабель(и) модулей Ш = 9 мм: 12
Стандарты: EN 61095, МЭК 61095, UTE C 61-481
Высота: 85 мм
Ширина: 108 мм
Тип 2 упаковки: BB1
Количество единиц в 2 упаковке: 0 см
Ширина 2 упаковки: 9,800 см
Длина 2 упаковки: 23,200 см
Вес 2 упаковки: 1,304 кг
Тип 3 упаковки: S03
Количество единиц в 3 упаковке: 16<0/0 Высота 3 упаковки: 30,000 см
Длина 3 упаковки: 40,000 см
Вес 3 упаковки: 10,919 кг
Глубина: 60 ??мм
Степень загрязнения: 2
Рабочая температура окружающей среды: -5/6: 3,5 Н.м, Цепь управления: 0,8 Н.м A1 / A2
Сегмент рынка: Малый коммерческий, Жилой
Степень защиты: IP20 в соответствии с МЭК 60529, IP40 (Модульный щит) в соответствии с МЭК 60529
Ассортимент Применение продукта: Нагрев - низкая индуктивная нагрузка
Тип сети: Переменный ток
Частота сети: 50 Гц
Тип управления: Дистанционное управление
Местная сигнализация: Индикатор действия
Тропическое исполнение: 2 в соответствии с EN 60947-5-5<5/1 C
Температура окружающего воздуха для собер: -40…70 C
Электрическая износостойкость: 30000 циклов EN 61095 400 В 16 А переменный ток 50 Гц AC-7A, 30000 циклов UTE C 61-481 Г7 30000 циклов МЭК 61095 400 В переменный ток 50 Гц AC-7A
Высота над уровнем моря: 2000 м
Частота переключения: 100 переключений в день
Уровень шума: 30 дБ
Код совместимости:4P
Компоновка полюсного контакта: 4 НИ
[Uc] напряжение схемы управления: 220...240 В переменный ток 50 Гц
Максимальная мощность: AC-7A: 4,2 В на 400 В переменный ток 50 Гц
Тип сигнала упр [ВА]: 13 В·А
Пусковая мощность [ВА]: 106 В·А
Категория применения: AC-1 в соответствии с EN 60947-4-1, AC-7A в соответствии с EN 61095, AC-7A в соответствии с МЭК 61095, AC-7A в соответствии с UTE C 61-48 60947-4-1
Рассеивание мощности: 4,2 В на 50/60 Гц
