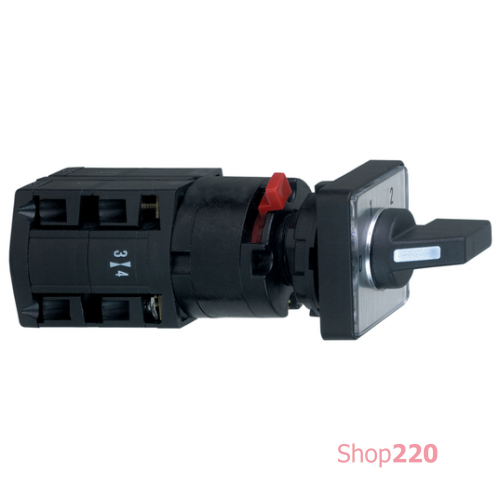

Кулачковый выключатель 10А, 2+0 K10B002QCH

Этот продукт является частью линейки Harmony K, предложения поворотных кулачковых переключателей O 16-22 мм. Этот кулачковый переключатель имеет стандартную ручку и черную металлическую отметку 0 – 1 – 2. Переключатель имеет угол переключения 60° и положение переключения вправо 270° – 330° – 30°. Это 1-полюсный переключатель с номинальным напряжением 400 В переменного тока/220 В постоянного тока и обычным тепловым током свободного воздуха 10 А. Он оснащен винтовыми клеммами для электрического подключения. Он обеспечивает электрическую крепость около 100 миллионов циклов и механическую долговечность около 1 миллиона циклов. Это продукт со степенью защиты IP20/IP65. Размеры кулачкового переключателя: 30 мм (ширина) x 76 мм (глубина) x 30 мм (высота). Он весит 0,035 кг. Идеально подходит для промышленности нефти и газа, производства пищевых продуктов и напитков, упаковочной индустрии, тестомесильных корыт и машин для нарезки овощей. Этот продукт сертифицирован CULus. Он отвечает стандартам CENELEC EN 50013, EN/IEC 60947-3 и EN/IEC 60947-5-1. Он поддерживает способ монтажа спереди в вырез панели O 16 мм или O 22 мм. Модульные поворотные кулачковые переключатели от 10 А до 150 А с пластиковыми или металлическими головками соответствуют большинству промышленных приложений.

Технические характеристики

Серия продукта: Harmony K
Тип изделия или компонента: Кулачковый переключатель в сборе
Масса нетто: 0,035 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 8,100 см< см
Длина 1 упаковки: 4,000 см
Вес 1 упаковки: 54,000 г
Гарантия: 18 месяцев
Способ крепления: Отверстие O 16 или 22 мм
Описание полюсов: 1P
[Ui] загрязнение 3) в соответствии с IEC 60947-1
[Uimp] номинальное импульсное выдерживаемое напряжение: 4 кВ в соответствии с IEC 60947-1
Стандарты: CENELEC EN 50013, МЭК 60947-3, EN/IEC 60947-5- Защитная обработка: TC
Тип 2 упаковки: S02
Количество единиц в 2 упаковке: 80
Высота 2 упаковки: 15,000 см
Ширина 2 упаковки: 30,000 см
Длина 2 упаковки: 40,500 кг
Рабочая температура окружающей среды: -20… 55 C
Степень защиты: Контактная колодка: IP20, Рабочая головка: IP65 в соответствии с МЭК 60529
Электрическое соединение: Зажимные винтовые клеммы, момент затяжки: 2 x 1.5 мм кв<0/00 для собер: -40… 70 C
Электрическая износостойкость: 100000000 циклов
Защита от короткого замыкания: 10 А патрон предохранитель, тип gG
[Ith] условный тепловой ток в открытом вик: 10 А
Монтаж продукта: Фронтальный : Фронтальный : IEC 60536
Замок поворотной ручки: Отстуний
Работа контакта: Медленное размыкание
Количество ступеней: 2
Тип исполнительного механизма: Черный ручка
Габаритная ширина CAD: 30 мм
Габаритная высота CAD: 6 мм
Возврат: Отсутствует
Наименование компонента: K10
Номинальная рабочая мощность [Вт]: 370 В AC-23A, 110/120 В 1 фаза, 750 В AC-23A, 220/240 В 1 фаза<0/> Тип головки 0 30 мм
Описание маркировки: С металлик условные отметки , 0 - 1 - 2 черный обозначение
Функция кулачкового переключателя: Шаговый переключатель
Положение выключено: С выключенным положением
Переключение позиций: Вправо: 270° -3 переключение: 60 °
Номинальная мощность [л.с.]: 0,33 л.с на 110/120 В переменный ток, 1 фаза, 0,75 л.с на 220/240 В переменный ток, 1 фаза
[Ie] номинальный рабочий переменный ток: 0 AC-21A, 3 А на 240 В AC-15, 6 А на 120 В AC-15
[Ie] номинальный рабочий постоянный ток: 10 А на 24 В резистивная нагрузка, 0,3 А на 220 В резистивная нагрузка, 0,7 А на 110 В резистивная нагрузка
