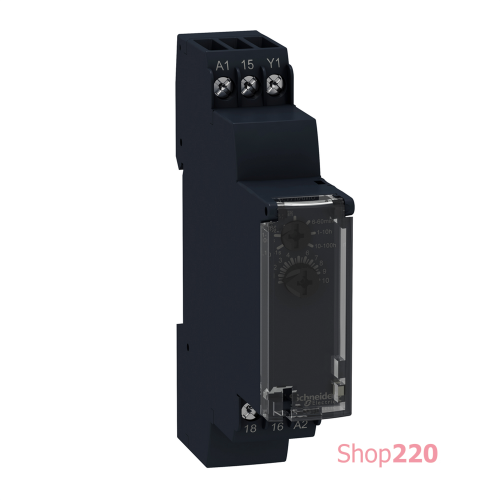

Модульное реле времени, 24-240В, =24В RE17RAMU

Технические характеристики

Серия продукта: Harmony Таймерные реле
Тип изделия или компонента: Двухфункциональное реле
Масса нетто: 0,07 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 2,700 см
см
Длина 1 упаковки: 9,500 см
Вес 1 упаковки: 77,000 г
Монтажная опора: 35 мм DIN-рейка в соответствии с МЭК 60715
[Uimp] номинальное импульсное выдерживаемое напряжение: 5 кВ/мв1:1. Винтовые зажимы, 1 x 0.5...1 x 3.3 мм кв (AWG 20...AWG 12) Твердый без кабельного наконечника, Винтовые зажимы, 2 x 0.5...2 x 2.5 мм кв (AWG 20...AWG 14) x 2.5 мм кв (AWG 24...AWG 14) гибкий с кабельным наконечником, Винтовые зажимы, 2 x 0.2...2 x 1.5 мм кв (AWG 24...AWG 16) гибкий с кабельным наконечником
Стандарты: 2006/95/EC1, 20 МЭК 61000-6-3, МЭК 61000-6-1, МЭК 61000-6-4, МЭК 61000-6-2
Сертификация изделия: CSA, cULus, GL
Высота: 90 мм
Ширина: 17,5 мм
2 упаковки: 40
Высота 2 упаковки: 15,000 см
Ширина 2 упаковки: 30,000 см
Длина 2 упаковки: 40,000 см
Вес 2 упаковки: 3,700 кг
Тип 3 упаковки: P0 640
Высота 3 упаковки: 75,000 см
Ширина 3 упаковки: 60,000 см
Длина 3 упаковки: 80,000 см
Вес 3 упаковки: 65,060 кг
Глубина: 70 мм C
Момент затяжки: 0,6…1 Н.м в соответствии с IEC 60947-1
Материал корпуса: Самозатухающий
Степень защиты: IP20 в соответствии с МЭК 60529 (клемная колодка), IP40 в соответствии с МЭК 60529 (кор05) панель)
Маркировка: CE
Название устройства: RE17R
Отключающая способность: 2000 В·А
Тип управления: Селекторный переключатель Лицевая панель
Местная сигнализация: Светодиодный индикатор для постоянно: реле включено, отсчет времени не ед. 20 % OFF для мигает: длится отсчет времени, Светодиодный индикатор 5 % включен и 95 % отключен для pulsing: relay de-energised, no timing in progress (except function Di-D, Li-L)
Механическая износостойкость: 000 % без конденсата в соответствии с МЭК 60068-2-30
Температура окружающего воздуха для сохр: -30…60 C
Электрическая износостойкость: 100000 циклов для резистивной нагрузки (8 А на 250 В переменный ток максимум)
Электромагнитная совместимость: кВ (в контакте) уровень 3 в соответствии с МЭК 61000-4-2,Тест на устойчивость к электростатическому разряду: уровень проверки: 8 кВ (в воздухе) уровень 3 в соответствии с МЭК 61000-4-2, Восприимчивость к электромагнитным полям: уровень проверки: 10 В/м (80 МГц - 1 ГГц) уровень 3 в соответствии с МЭК 61000-4-3. переходных процессов/импульсов: уровень проверки: 1 кВ (емкостной соединительный зажим) уровень 3 в соответствии с МЭК 61000-4-4, Тест на устойчивость к эл. переходных процессов/импульсов: уровень проверки: 2 кВ (прямой) уровень 3 в соответствии с МЭК 61000-4-4, 1.2/50 µs тест на устойчивость к импульсному перенапряжению: уровень проверки: 1 кВ (дифференциальный режим) уровень 3 в соответствии с МЭК 61000-4-5, 1.2 проверки: 2 кВ (Общий режим) уровень 3 в соответствии с МЭК 61000-4-5, Приведены радиочастотные возмущения: уровень проверки: 10 В (0,15...80 MГц) уровень 3 в соответствии с МЭК 61000-4-6, Тест на устойчивость к перепадам и прерываниям напряжения (ЭК): уровень проверки: 61000-4-11, Тест на устойчивость к перепадам и прерываниям напряжения: уровень проверки: 70 % (25/30 циклов) в соответствии с МЭК 61000-4-11, Приведенные и излучаемые помехи: класс B в соответствии с EN 55022
Гц, 24 В постоянный ток
Частота сети питания: 50...60 Гц +/- 5 %
Номинальный выходной ток: 8 А
Виброустойчивость: 20 м/с? (f= 10…150 Гц) в соответствии с МЭК 60068-2-6
соединение: 1 переключающий контакт
Максимальная потребляемая мощность [Вт]: 0,6 В в 24 В постоянный ток
Потребляемая мощность [ВА]: 0…32 В·А на 240 В переменный ток
Максимальный ток переключения: 8 А переменный/постоянный ток
1...10 мин, 10...100 ч, 0.1...1 с, 6...60 с, 6...60 мин, 1...10 с, 1...10 ч
Отклонение температуры: +/- 0.05 %/C
Диапазон напряжения: 0.85...1.1 Us
mA/1 минута 50 Гц в соответствии с МЭК 61812-1
Ударопрочность: 15 gn для 11 мс в соответствии с МЭК 60068-2-27
Монтажное положение: Любое положение относительно нормальной вертикальной плоскости монтажа
Устойчивость к коротким:
Без кадмия
Минимальный ток переключения: 10 мА на 5 В постоянный ток
Максимальное напряжение переключения: 250 В переменный ток
Сопротивление изоляции: 100 МОм на 500 В постоянный ток в соответствии с МЭК 60664-1
Коэффициент работы под нагрузкой: 100 %
Интегральное время: 120 мс после снятия напряжения постоянно
Показатели надежности безопасности: B10d = 270000, MTTFd = 296,8 лет
Тип выдержки времени: A, At
Стабильность и.5 % в соответствии с МЭК 61812-1
Отклонение напряжения: +/- 0.2 %/В
Настройка точности выдержки времени: +/- 10 % от полной шкалы на 25 C в соответствии с МЭК 61812-1
Длина между двумя ведущими частями: 60664-1
отпуск входного напряжения: 10 В
рабочая частота: 10 Гц
Количество функций: 2
длительность импульса сигнала управления: 100 мс с параллельной нагрузкой постоянно, 30 мс постоянно<0/с задержка включения:
