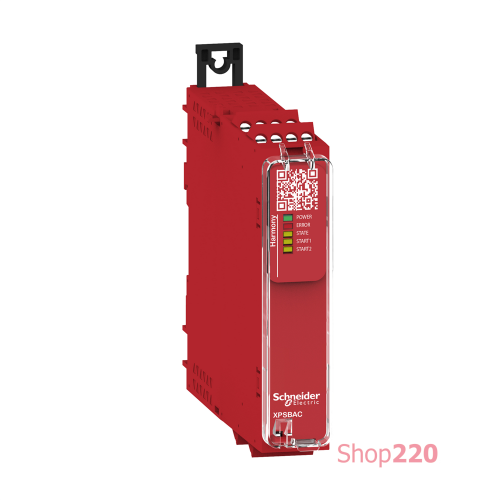

Реле безопасности для аварийного останова, 24 вольта постоянного тока, винтовое подключение XPSBAC14AP

Технические характеристики

Серия продукта: Автоматизация безопасности Harmony
Тип изделия или компонента: Модуль безопасности
Масса нетто: 0,200 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 6,500 см3,0<0/ Длина 1 упаковки: 15,500 см
Вес 1 упаковки: 301,000 г
Монтажная опора: Симметричная din-рейка 35 мм
[Ui] номинальное напряжение изоляции: 300 В (степень загрязнения 2) в соответствии с IEC 1 выдерживаемая напряжение: 4 кВ категория перенапряжения II в соответствии с IEC 60947-1
[Ie] номинальный рабочий ток: 5 А AC-1 для нормального открытого контакта, 3 А AC-15 для нормального открытого контакта, 5 А DC-1 для нормального открытого контакта, 3 А AC-1 для нормальной защищенной связи, 1 А AC-15 для нормальной заблокированной связи, 3 А DC-1 для нормальной заблокированной связи, 1 А DC-13 для нормальной забастовки связи
Клеммы подключения: Съемная колодка 2 свин. или гибкий, Съемная колодка с винтовыми клеммами, 0.25...2.5 мм кв гибкий с зажимом одинарный провод, Съемная колодка с винтовыми клеммами, 0.2...1.5 мм кв. bezel, Съемная колодка с винтовыми клеммами, 2 x 0.5...1.5 мм кв гибкий с зажимом с кабельным наконечником, с гнездом
Стандарты: IEC 60947-5-1, МЭК 61508-1 functional safety standard, IEC 61508- функциональная безопасность standard, IEC 61508-4 функциональная безопасность стандарт, IEC 61508-5 функциональная безопасность стандарт, IEC 61508-6 функциональная безопасность стандарт, IEC 61508-7 функциональная безопасность standard, ISO 13849-1 функциональная standard
Сертификация изделия: TUV, cULus
Высота: 100 мм
Ширина: 22,5 мм
Тип 2 упаковки: S03
Количество единиц во 2 упаковке: 16
Высота 2 упаковки: 30,000 см0/0 Длина 2 упаковки: 40,000 см
Вес 2 упаковки: 5,556 кг
Тип 3 упаковки: P06
Количество единиц в 3 упаковке: 128
Высота 3 упаковки: 75,000 см<0/0 Ширина 3 упаковки: 0 80,000 см
Вес 3 упаковки: 52,000 кг
Глубина: 120 мм
Рабочая температура окружающей среды: -25…55 C
Степень защиты: IP20 (Зажимы) в соответствии с МЭК 60529, IP40 (mounting area) в соответствии с МЭК 60529
Местная сигнализация: СВЕТДИОД зеленый с питания обозначение для Питание включено, СВЕТДИОД красный с error обозначение для ошибка, СВЕТОДИОД желтый с state обозначение для состояние, СВЕТОДИОД желтый с start1СВЕТДИОД желтый с start2 обозначение для start input
Относительная влажность: 5…95 % без конденсации
Номинальный ток предохранителя: 10 А gG для NO выходная цепь реле в соответствии с IEC 60947-1
[Us] номинальное напряжение питания 4 : 0 постоянный ток - 20...20 %
Время реакции: 150 ms при 24 В переменного тока, 80 мс at 24 V DC
Функция модуля: Кнопка аварийной остановки с 2 размыкающими контактами, Мониторинг защиты с помощью 1/2 конц. выключателей
[Ith] условный тепловой ток в открытом вык: 6 А
Потребляемая мощность [ВА]: 3,5 В·А 24 В переменный ток 50/60 Гц
Потребление энергии [Вт]: 1,5 В 24 В постоянный ток
Минимальный выход
входа: Внутренний, электронный
Совместимость входа: Normally closed circuitсоответственно ISO 14119, XC limit switchсогласно ISO 14119, Механический контактсоответственно ISO 14119, Normally closed circuitсоответственно ISO 13850
безопасности: Может достичь PL e/категории 4 for normally open relay contact в соответствии с ISO 13849-1. contact в соответствии с ISO 13849-1, Может достигать SILCL 1 for normally closed relay contact в соответствии с МЭК 62061, Can reach SIL 1 для normally closed relay contact в соответствии с МЭК 61508
Тип электрической схемы: NC pair
Время синхронизации MTTFd > 30 лет для нормальной открытой связи в соответствии с ISO 13849-1, Dcavg >= 99% для нормальной открытой связи в соответствии с ISO 13849-1, PFHd = 0.95E-09 для нормальной открытой связи в соответствии с ISO 1384 МЭК 62061, PFHd = 0.95E-09 для нормальной открытой связи в соответствии с МЭК 62061, SFF > 99% для нормальной открытой связи в соответствии с МЭК 62061, HFT = 1 для нормальной открытой связи в соответствии с МЭК 61508-0. Open relay contact в соответствии с МЭК 61508-1, SFF > 99% для normally open relay contact в соответствии с MEC 61508-1, Type = B для normally open relay contact в соответствии с MEC 61508-1, MTTFd > 30 years for normally closed 9 % для нормальной замедленной связи в соответствии с ISO 13849-1; МЭК 62061, SFF > 60% для нормальной замедленной связи в соответствии с МЭК 62061, HFT=0 для нормальной замедленной связи в соответствии с МЭК 61508-1, PFHd = 0.95E-09 для нормального заполнения relay contact в соответствии с MEC 61508-1, SFF > 60% для normally closed relay contact в соответствии с MEC 61508-1, Type = B для normally closed relay contact в соответствии с MEC 61508-1 ограждение
Наименование модуля безопасности: XPSBAC
Минимальное выходное напряжение: 5 В для релейный выход
safety outputs: 4 нормально открытых + 1 нормально закрытый
safety inputs: 0
input terminal: Источник питания
control output
