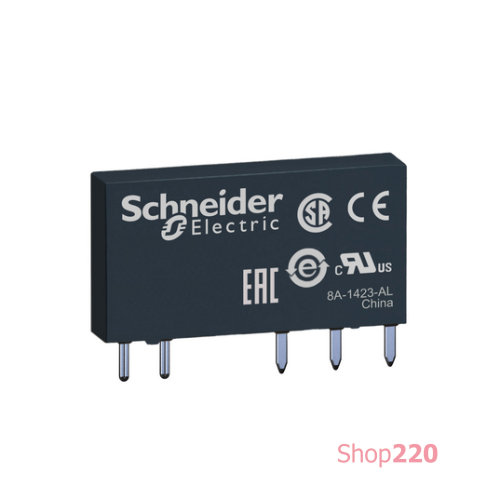

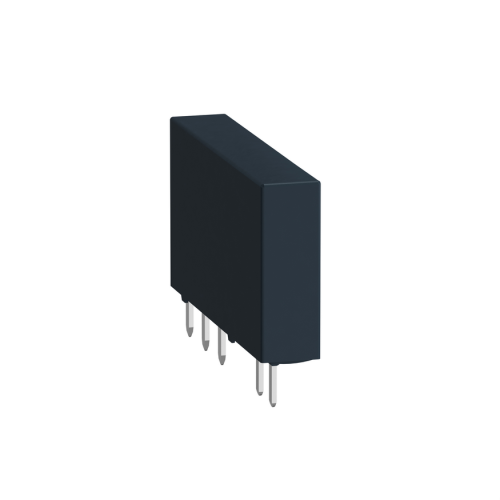

Реле серии RSL с одним переключающим контактом, ток 6 ампер, 60 вольт постоянного тока RSL1AB4ND

Технические характеристики

Серия продукта: Электромеханическое реле Harmony
Тип изделия или компонента: Вставное реле
Масса нетто: 0,0054 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 0,5 см
Вес 1 упаковки: 5 г
Гарантия: 18 месяцев
Монтажная опора: Гнездо или печатная плата
[Ui] номинальное напряжение изоляции: 250 В в соответствии с МЭК, 277 В в соответствии с cUL< 6 кВ в соответствии с МЭК
[Ie] номинальный рабочий ток: 6 А (AC-1/DC-1) в соответствии с МЭК/UL
Стандарты: CSA C22.2 № 14, UL 508, МЭК 61810-1
Сертификация изделия: CSA, UL, EAC<< Высота: 28 мм
Ширина: 5 мм
Тип 2 упаковки: BB1
Количество единиц в 2 упаковке: 10
Высота 2 упаковки: 0,7 см
Ширина 2 упаковки: 2,4 см
Длина 2 упаковки: 2/3, г
Тип 3 упаковки: S01
Количество единиц в 3 упаковке: 500
Высота 3 упаковки: 15 см
Ширина 3 упаковки: 15 см
Длина 3 упаковки: 40 см
Вес 3 упаковки: 3,835 кг Рабочая температура окружающей среды: -40…55 C
Степень защиты: IP40 в соответствии с МЭК 60529
Описание изделия: Полный комплект
Название устройства: RSL
Тип управления: Без кнопки
Механическая износостойкость: 1000000 -40…70 C
Электрическая износостойкость: 60000 циклов, 6 А на 250 В, AC-1 переключающий контакт
Виброустойчивость: +/- 1 мм (f= 10…55 Гц) в соответствии с МЭК 60068-2-6
Тип контакта нагрузка: 6 А на 250 В переменный ток 0,5 мм монтажное расстояние
[Uc] напряжение схемы управления: 60 В постоянный ток
Светодиодный индикатор состояния: Отсутствует
Рабочая скорость: <= 360 циклов/час под нагрузкой, Электрическая прочность изоляции: 1000 В переменный ток между контактами, 4000 В переменный ток между катушкой и контактом. 60068-2-27
[Ithe] условный тепловой ток в оболочке: 6 А в -40…55 C
Работа контакта: Стандартное
Среднее сопротивление: 16600 Ом на 23 C +/- 15 %
Материал контакта: Серебряный сплав (AgSn) (11-12-14)OC, (A1-A2)CO
Минимальный ток переключения: 10 мА
Максимальное напряжение переключения: 277 В
Рабочее время: 5 мс сброса, 12 мс
Название серии:Интерфейсное реле
Минимальное напряжение переключения: 12 В
Диапазон номинального рабочего напряжения: 45...84 В постоянный ток
Показатели надежности безопасности: B10d = 60000
Максимальная коммутационная способность: 1500 ВА,/50 120 мВт
Форма контакта: Плоский (типа фастон)
Уровни теста: Уровень А групповой монтаж
Порог напряжения отпуска: >= 0.05 Uc
Среднее потребление катушки: 0,21 В
