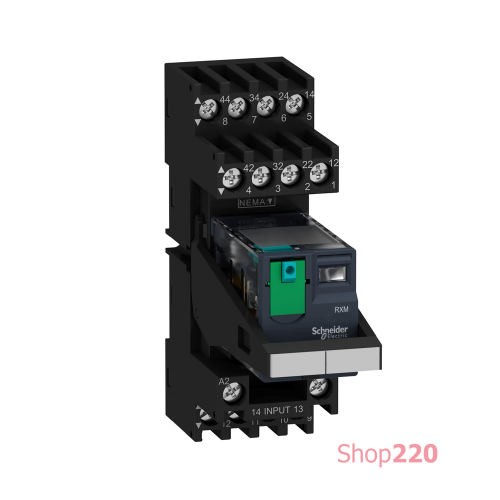

Реле электромеханическое миниатюрное, 2CO, LED, =24В RXM2AB2BDPVM

Технические характеристики

Серия продукта: Электромеханические реле Harmony
Тип изделия или компонента: Предварительно смонтированное вставное реле с гнездом
Масса нетто: 0,096 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 2,69 см
Длина 1 упаковки: 7,845 см
Вес 1 упаковки: 99 г
Гарантия: 18 месяцев
[Ui] номинальное напряжение изоляции: 250 В в соответствии с МЭК
[Uimp] номинальная импульсная выдерживаемость 2/6 мкс
[Ie] номинальный рабочий ток: 6 А на 28 В (ПОСТОЯННЫЙ ТОКОМ) нормально закрыт в соответствии с МЭК, 6 А на 250 В (AC) нормально закрыт в соответствии с МЭК, 10 А на 28 В (ПОСТОЯННЫЙ ТОЧ) нормально открыт в соответствии с UL, 0/ Клеммы подключения: Соединитель, 1 x 0.25...1 x 2.5 мм кв (AWG 22...AWG 14) гибкий с кабельным наконечником, Соединитель, 2 x 0.25...2 x 1 мм кв (AWG 22...AWG 17) гибкий с кабельным наконечником. 2.5 мм кв (AWG 20...AWG 14) Твердый без кабельного наконечника, Соединитель, 2 x 0.5...2 x 1.5 мм кв (AWG 20...AWG 16) Твердый без кабельного наконечника
Стандарты: UL 508, CЭК12, МЭК 2 61984
Сертификация изделия: UL, Lloyd's, CE, CSA, GOST, IECEE CB Scheme
Рабочее положение: Любая позиция
Тип 2 упаковки: BB1
Количество единиц в 2 упаковке: 30
Высота 2 10,2 см
Длина 2 упаковки: 19,8 см
Вес 2 упаковки: 3,275 кг
Тип 3 упаковки: S03
Количество единиц в 3 упаковке: 270
Высота 3 упаковки: 30 см
Ширина 3 40 см
Вес 3 упаковки: 30,115 кг
Степень загрязнения: 2
Рабочая температура окружающей среды: -40…55 C
Степень защиты: IP20 в соответствии с МЭК 60529
Описание изделия: Полный комплект
Кнопка проверки с возможностью блокировки
Механическая износостойкость: 10000000 циклов
Температура окружающего воздуха для собер: -40…85 C
Электрическая износостойкость: 100000 циклов для резистивной нагрузки
Виброустойчивость 10…150 Гц)5 циклов в операции, 5 gn, амплитуда= +/- 1 мм (f = 10…150 Гц)5 циклов не в операции
Тип контакта и соединения: 2 переключающих контакта
[Uc] напряжение схемы управления: 24 В постоянный ток< Рабочая скорость: <= 1200 циклов/ч под нагрузкой, <= 18000 циклов/ч Холостой ход
Электрическая прочность изоляции: 1300 В переменный ток между контактами с микровыключением изоляция,2000 В переменный ток между катушкой и контактом с базовая изоляция изоляция, 2000 В переменный ток между полюсами из базовая изоляция изоляция
Ударопрочность: 10 gn для в действии, 30 gn для не работает
Материал контакта: AgNi<6/ Гад Габаритная высота CAD: 79 мм
Габаритная глубина CAD: 78,45 мм
Продажа неделимым количеством: 30
Минимальный ток переключения: 10 мА
Максимальное напряжение переключения: 250 В
Максимальный ток в постоянном режиме 2 мс
Название серии: Миниатюрный
Минимальное напряжение переключения: 17 В
Диапазон номинального рабочего напряжения: 19.2...26.4 В постоянный ток
Показатели надежности безопасности: B10d = 100000<0/0 Максимальная коммутация 2 Вт постоянный ток
Минимальная коммутационная способность: 170 мВт на 10 мА, 17 В
Уровни теста: Уровень А групповой монтаж
Порог напряжения отпуска: >= 0.1 Uc постоянный ток
Коэффициент использования: 20 %<0/0,0 ток
Время отпуска: 20 мс
Среднее сопротивление катушки: 650 Ом на 20 C +/- 10 % номинальная резистивная нагрузка: 10 А на 250 В переменный ток, 10 А на 28 В постоянный ток
Значение крутящего момента.
