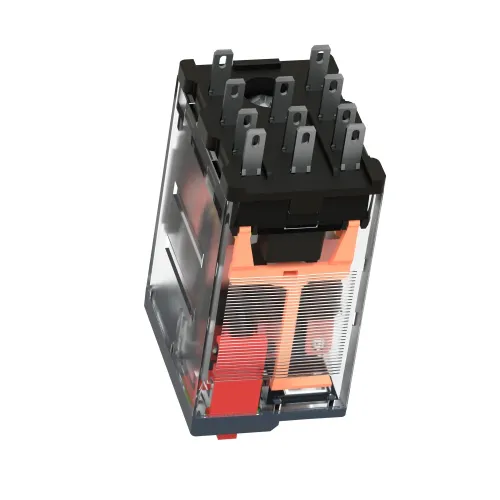

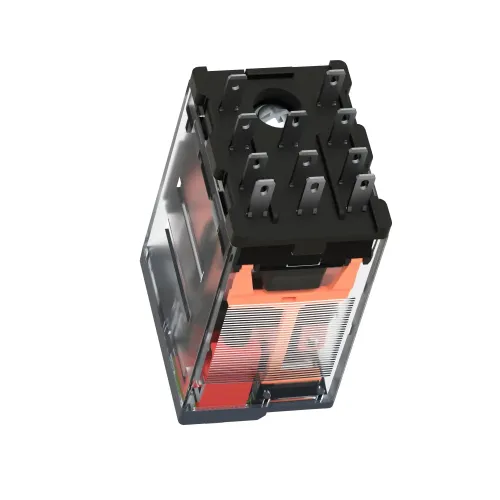

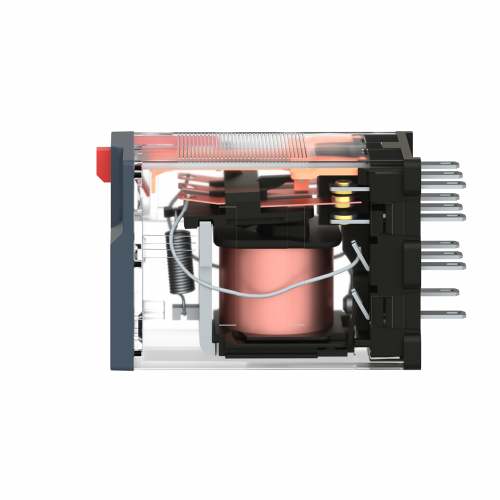

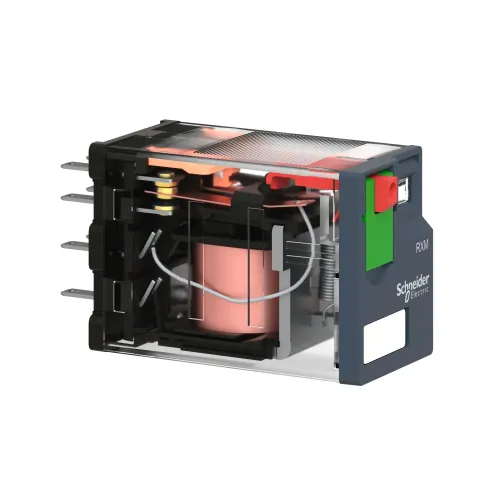

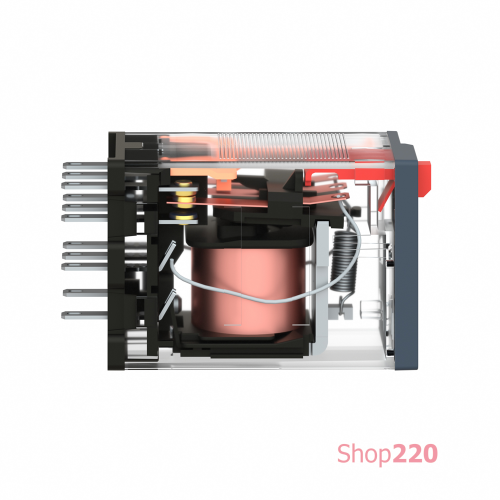

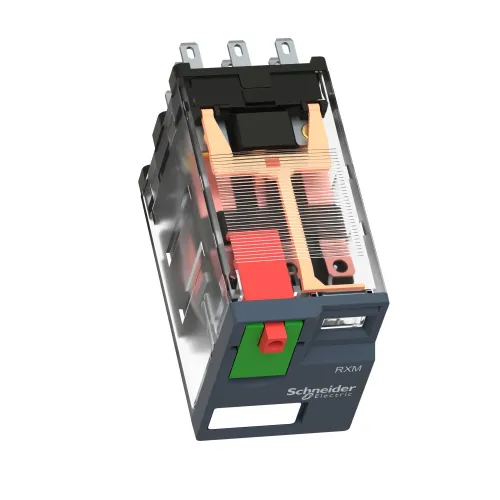

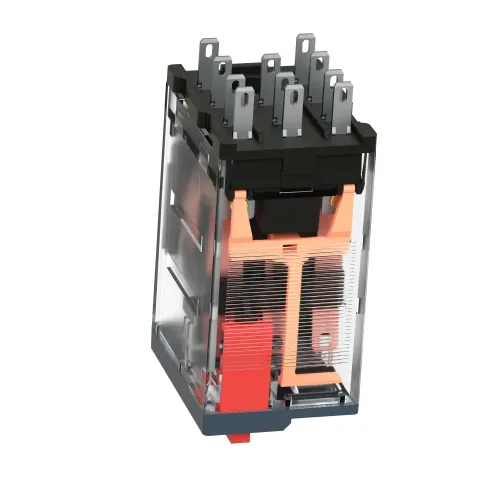

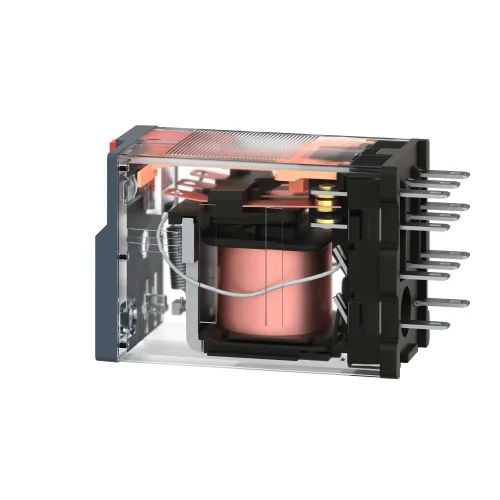

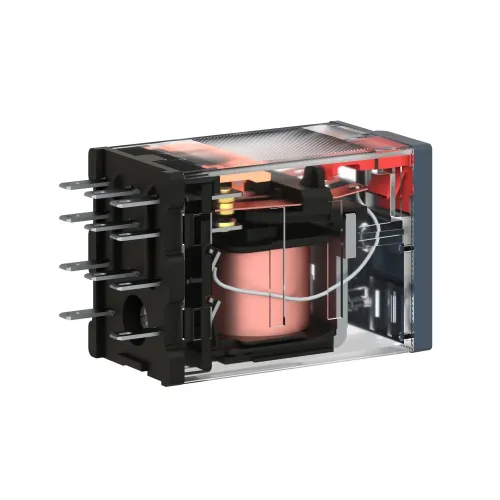

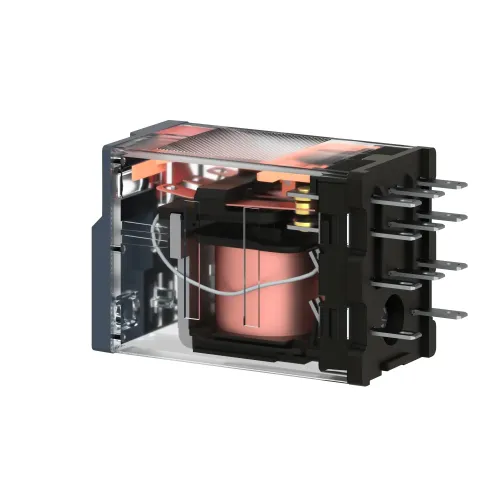

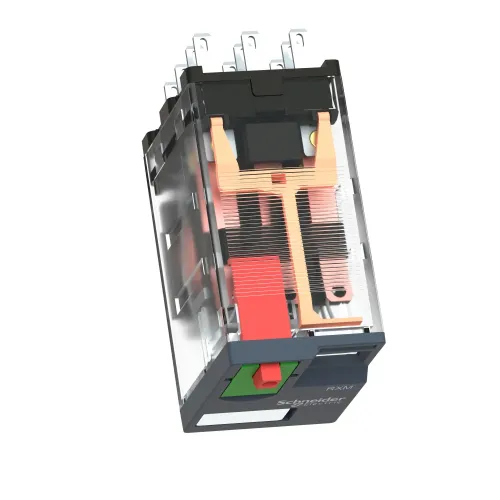

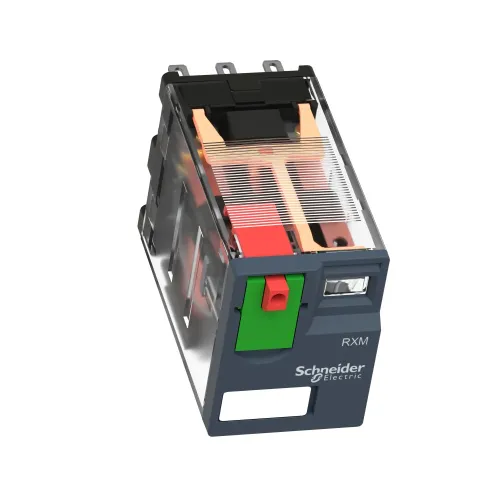

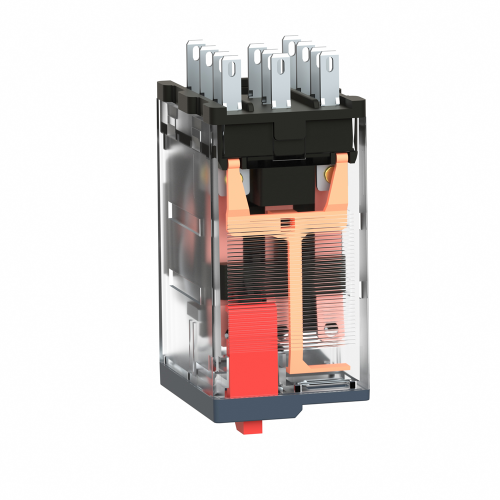

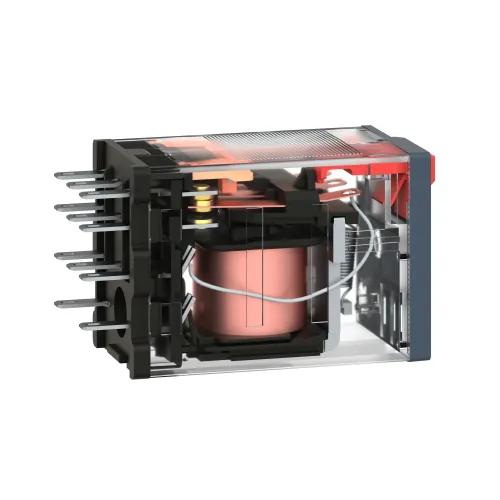

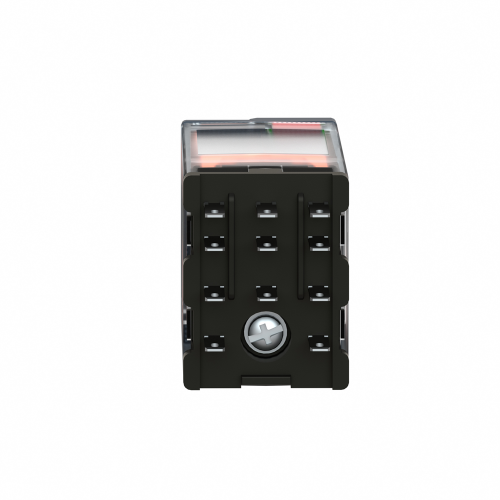

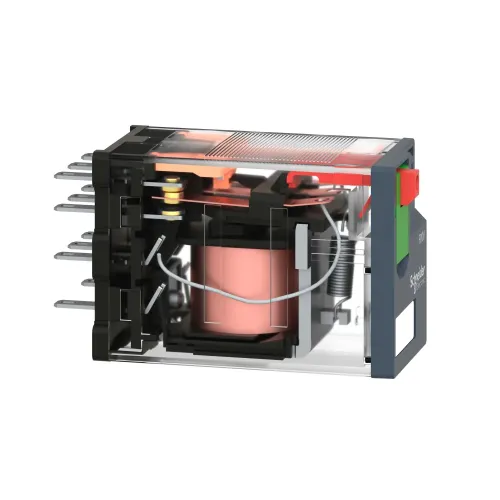

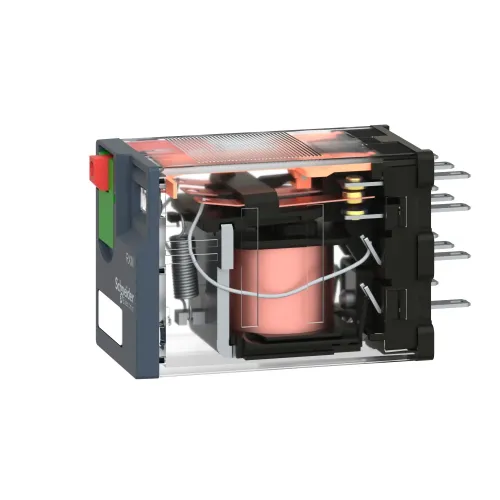

Реле миниатюрное с тремя переключающими контактами, 24 вольта переменного тока RXM3AB1B7

Технические характеристики

Серия продукта: Электромеханические реле Harmony
Тип изделия или компонента: Вставное реле
Масса нетто: 0,037 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 3,1 см0,
Длина 1 упаковки: 12,5 см
Вес 1 упаковки: 36 г
Гарантия: 18 месяцев
[Ui] номинальное напряжение изоляции: 250 В в соответствии с МЭК, 300 В в соответствии с CSA, 300 В в соответствии с UL
[Uimp 1.2/50 мкс
[Ie] номинальный рабочий ток: 10 А на 28 В (ПОСТОЯННЫЙ ТОК) нормально открытый в соответствии с МЭК, 10 А на 250 В (AC) нормально открытый в соответствии с МЭК, 5 А на 28 В (ПОСТОЯННЫЙ ТОК)2 нормально закрыт к МЭК, 10 А на 30 В (ПОСТОЯННЫЙ ТОК) в соответствии с UL, 10 А на 277 В (AC) в соответствии с UL
Стандарты: МЭК 61810-1, UL 508, CSA C22.2 № 14
Сертификация изделия: UL, , Scheme
Рабочее положение: Любая позиция
Тип 2 упаковки: BB1
Количество единиц в 2 упаковке: 10
Высота 2 упаковки: 3,1 см
Ширина 2 упаковки: 10,3 см
Длина 2 упаковки: 5/2 г
Тип 3 упаковки: S02
Количество единиц в 3 упаковке: 240
Высота 3 упаковки: 15 см
Ширина 3 упаковки: 30 см
Длина 3 упаковки: 40 см
Вес 3 упаковки: 9,993 кг Рабочая температура окружающей среды: -40…55 C
Степень защиты: IP40 в соответствии с МЭК 60529
Описание изделия: Полный комплект
Название устройства: RXM
Тип управления: Кнопка проверки с возможностью блокировки<0/0 Механическая износостойкость0 окружающего воздуха для собер: -40…85 C
Электрическая износостойкость: 100000 циклов для резистивной нагрузки
Виброустойчивость: 3 gn, амплитуда= +/- 1 мм (f = 10…150 Гц)5 циклов в операции, 5 gn/-0 Гц)5 циклов не в операции
Тип контакта и соединения: 3 переключающих контакта
[Uc] напряжение схемы управления: 24 В переменный ток 50/60 Гц
Светодиодный индикатор состояния: Отсутствует
Рабочая скорость: <= 1200 Холостой ход
Электрическая прочность изоляции: 1300 В переменный ток между контактами с микровыключением изоляция, 2000 В переменный ток между катушкой и контактом, 2000 В переменный ток между полюсами
Удароустойчивость: 10 gn для в действии,< n/ Габаритная высота CAD: 79 мм
Габаритная глубина CAD: 78,45 мм
Максимальное напряжение переключения:250 В в соответствии с МЭК
Максимальный ток в установившемся режиме: 6,7 А
Время работы: 20 мс
Название серии: Миниатюрный
Диапазон номинального рабочего напряжения: 19.2...26.4 В переменный ток<0/0 Максимальная показателя надежности безопасности: B10d способность: 2500 ВА/280 ВТ
Минимальная коммутационная способность: 170 мВт на 10 мА, 17 В
Форма контакта: Плоский
Уровни теста: Уровень А групповой монтаж
Порог напряжения отпуска: >= 0.5 %
Время отпуска: 20 мс
Среднее сопротивление катушки: 180 Ом на 20 C +/- 15 %
Среднее потребление катушки в ВА: 1,2 на 60 Гц
номинальная резистивная нагрузка, 10 А на 250 В Средний расход: 1,2·А на 60 Гц
