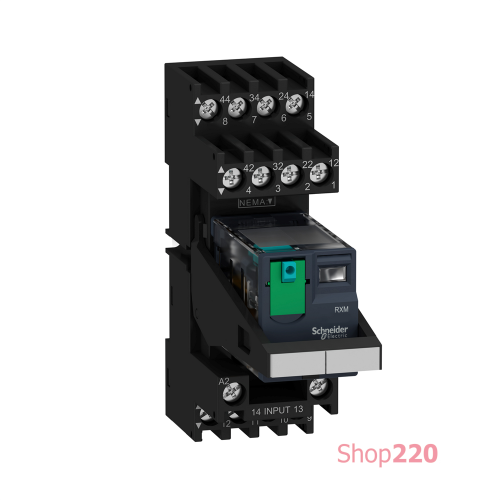

Реле электромеханическое миниатюрное, 4CO, =24В RXM4AB1BDPVM

Технические характеристики

Серия продукта: Электромеханические реле Harmony
Тип изделия или компонента: Предварительно смонтированное вставное реле с гнездом
Масса нетто: 0,096 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1
2,5 см
Длина 1 упаковки: 8 см
Вес 1 упаковки: 92 г
Гарантия: 18 месяцев
[Ui] номинальное напряжение изоляции: 250 В в соответствии с МЭК
[Uimp] номинальная импульсная выдерживаемая напр/0: [Ie] номинальный рабочий ток: 3 А на 28 В (ПОСТОЯННЫЙ ТОК) нормально закрытый в соответствии с МЭК, 3 А на 250 В (AC) нормально закрытый в соответствии с МЭК, 6 А на 28 В (ПОСТОЯННЫЙ ТОК) нормально открытый в соответствии с МЭК, 6 А на 250 В (AC) (AC) в соответствии с UL, 8 А на 30 В (ПОСТОЯННЫЙ ТОК) в соответствии с UL
Клеммы подключения: Соединитель, 1 x 0.25...1 x 2.5 мм кв (AWG 22...AWG 14) гибкий с кабельным наконечником, Соединитель, 2 22...AWG 17) гибкий с кабельным наконечником, Соединитель, 1 x 0.5...1 x 2.5 мм кв (AWG 20...AWG 14) Твердый без кабельного наконечника, Соединитель, 2 x 0.5...2 x 1.5 мм кв (AWG 20 наконечника
Стандарты: UL 508, МЭК 61810-1, CSA C22.2 № 14, МЭК 61984
Сертификация изделия: UL, Lloyd's, CE, CSA, GOST, IECEE CB Scheme
Рабочее положение: Любая Количество единиц в 2 упаковке: 30
Высота 2 упаковки: 9,1 см
Ширина 2 упаковки: 10,9 см
Длина 2 упаковки: 19,8 см
Вес 2 упаковки: 3,275 кг
Тип 3 упаковки: S03 270
Высота 3 упаковки: 30 см
Ширина 3 упаковки: 30 см
Длина 3 упаковки: 40 см
Вес 3 упаковки: 30,115 кг
Степень загрязнения: 2
Рабочая температура:4 55 C
Степень защиты: IP20 в соответствии с МЭК 60529
Описание изделия: Полный комплект
Название устройства: RXM
Тип управления: Кнопка проверки с возможностью блокировки
Механическая износостойкость: 10000000 циклов
85 C
Электрическая износостойкость: 100000 циклов для резистивной нагрузки
Виброустойчивость: 3 gn, амплитуда= +/- 1 мм (f = 10…150 Гц)5 циклов в операции, 5 gn, амплитуда= +/- 1 мм (f5 операции
Тип контакта и соединения: 4 переключающих контакта
[Uc] напряжение схемы управления: 24 В постоянный ток
Светодиодный индикатор состояния: Отсутствует
Рабочая скорость: <= 1200 циклов/ч под нагрузкой, <= 180 прочность изоляции:1300 В переменный ток между контактами из микро выключения изоляция, 2000 В переменный ток между катушкой и контактом с базовая изоляция изоляция, 2000 В переменный ток между полюсами с базовая изоляция изоляция
Удароустойчивость: 10 gn для в действии, 30 g AgNi
Габаритная ширина CAD: 26,9 мм
Габаритная высота CAD: 79 мм
Габаритная глубина CAD: 78,45 мм
Продажа неделимым количеством: 30
Минимальный ток переключения: 10 мА
Максим ток в установившемся режиме: 5 А
Время работы: 20 мс
Название серии: Миниатюрный
Минимальное напряжение переключения: 17 В
Диапазон номинального рабочего напряжения: 19.2...26.4 В постоянный ток<0/0 Показатели надежности безопасности: B0 коммутационная способность: 1500 ВА/168 ВТ Переменный/постоянный ток
Минимальная коммутационная способность: 170 мВт на 10 мА, 17 В
Уровни теста: Уровень А групповой монтаж
Порог напряжения отпуска: >=0 01 %
Среднее потребление катушки: 0,9 В, постоянный ток
Время отпуска: 20 мс
Среднее сопротивление катушки: 650 Ом на 20 C +/- 10 % номинальная резистивная нагрузка: 6 А на 250 В переменный ток< 6 А момента: 1 Н.м
