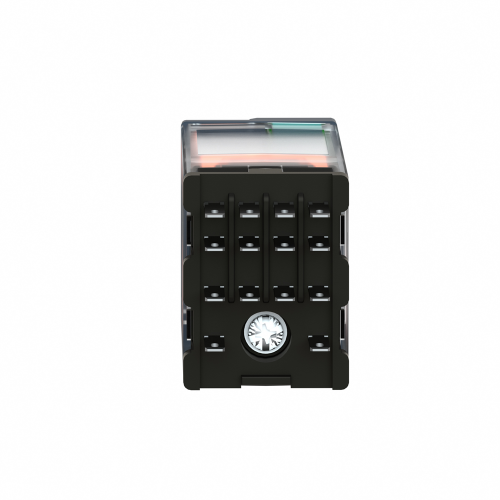

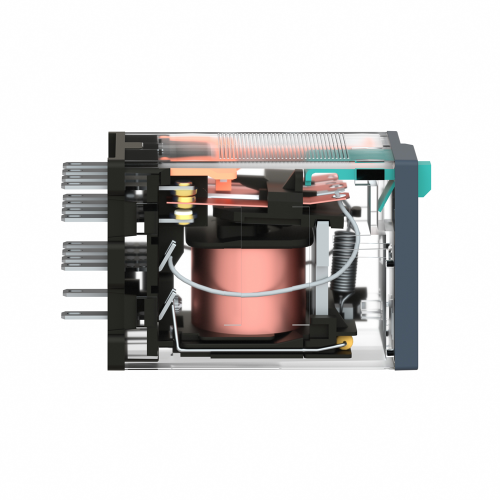

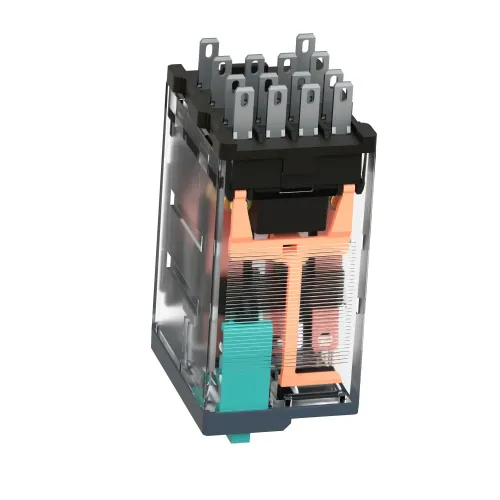

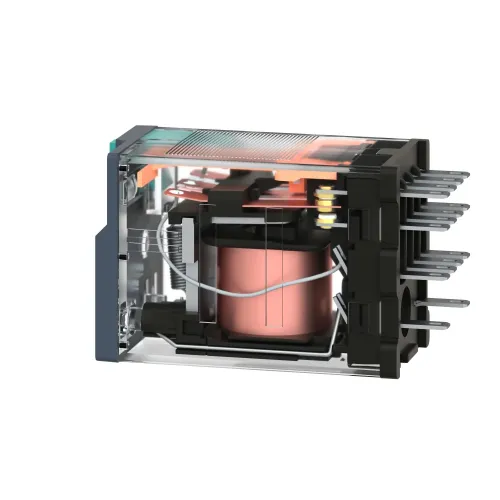

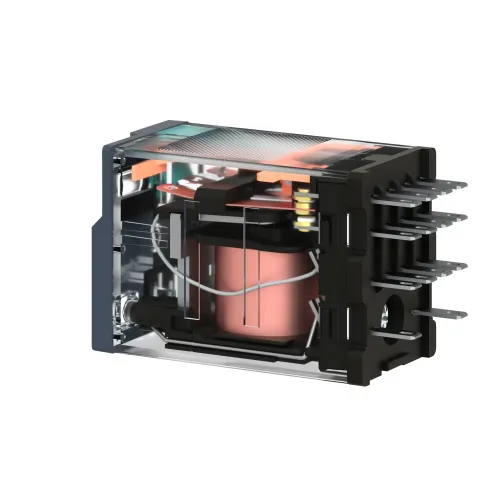

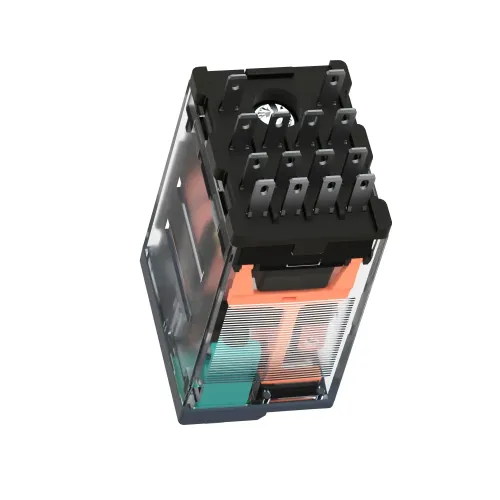

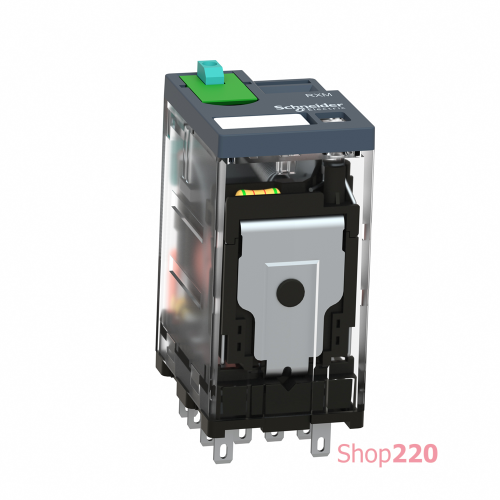

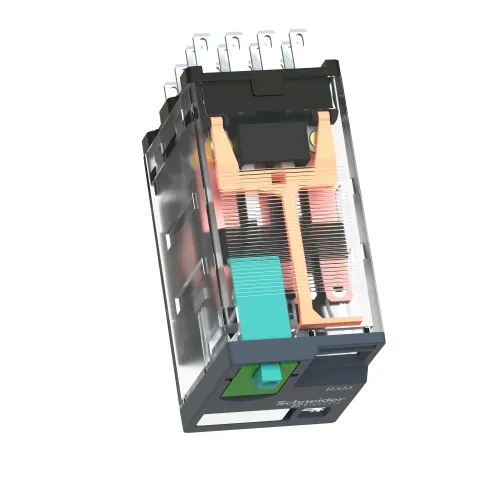

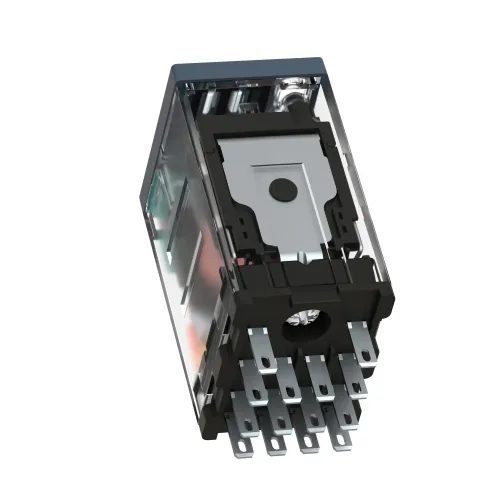

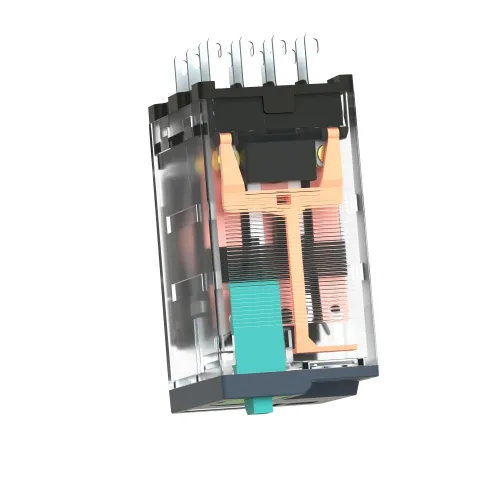

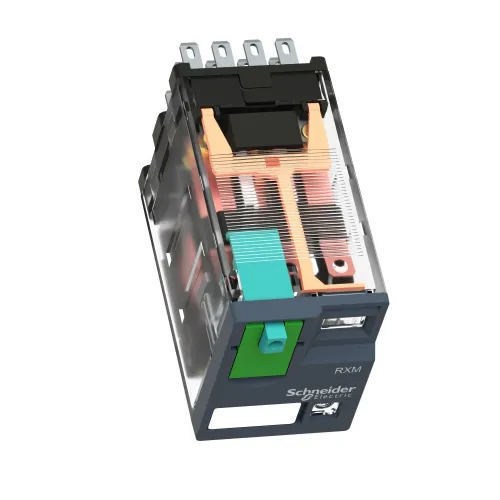

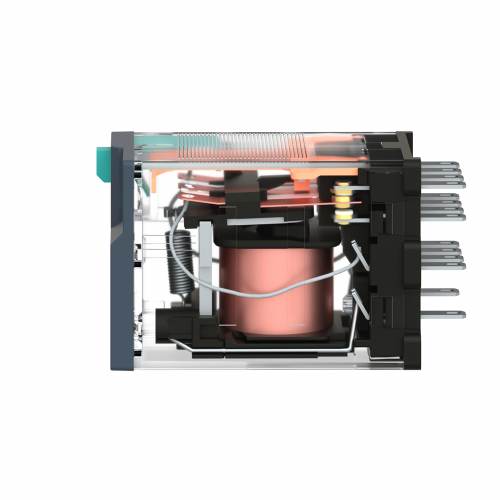

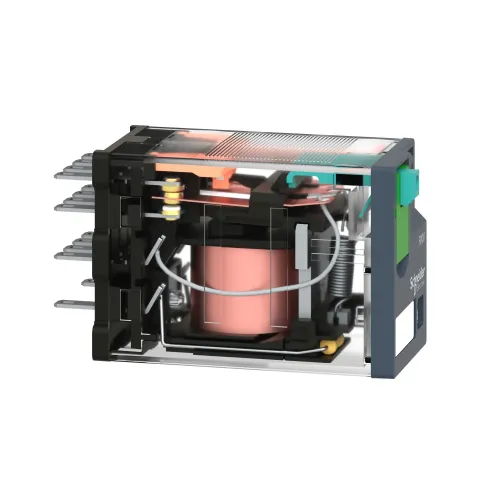

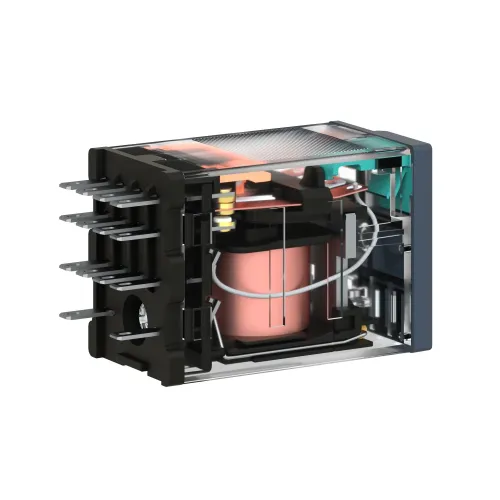

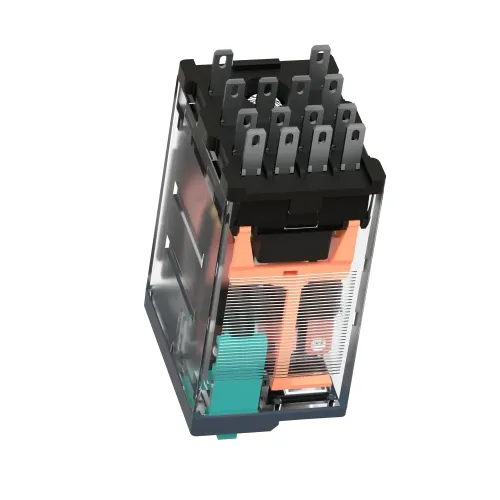

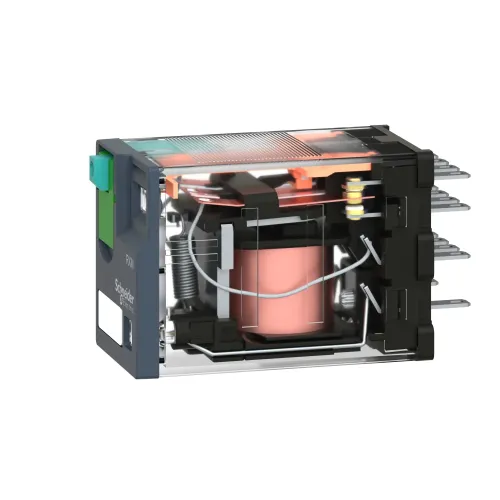

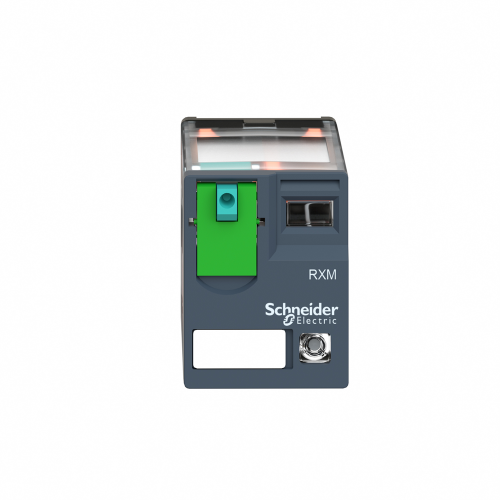

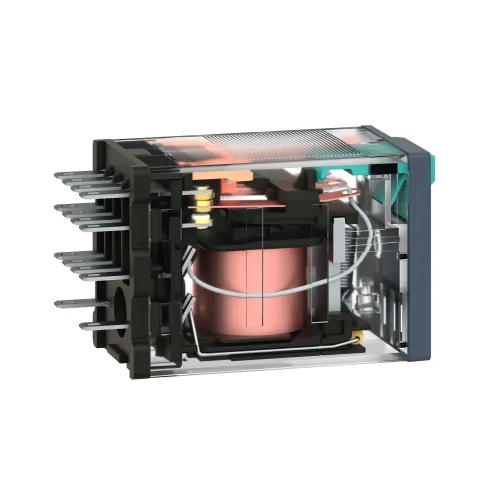

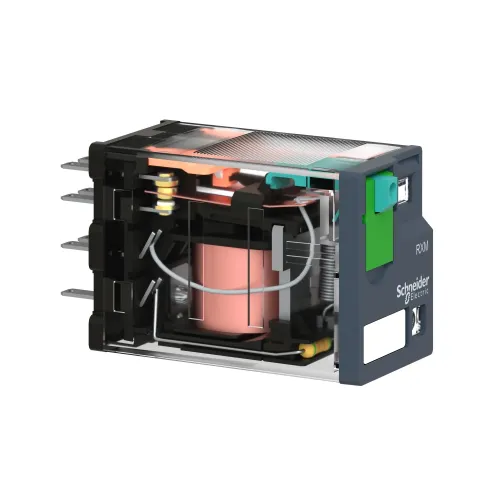

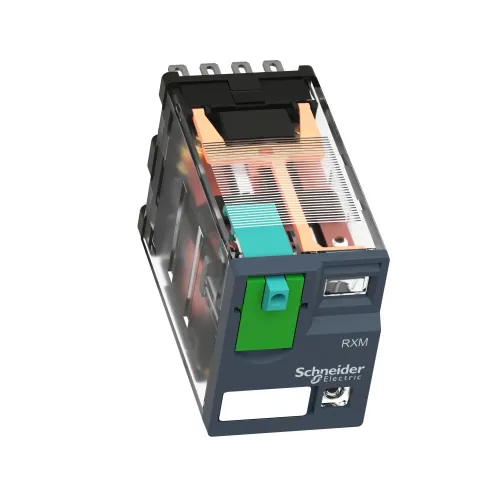

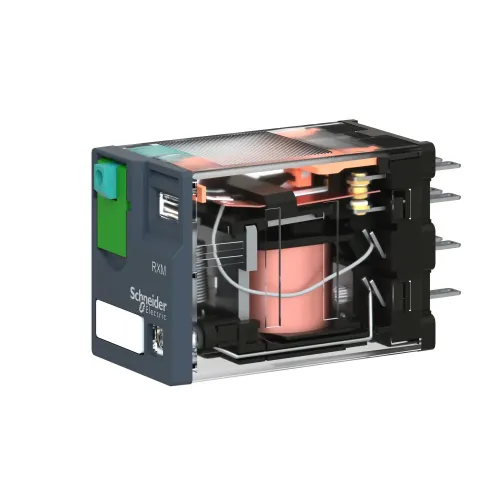

Реле миниатюрное, 4CO, слаботочный светодиод, =24В RXM4GB2BD

Технические характеристики

Серия продукта: Электромеханические реле Harmony
Тип изделия или компонента: Вставное реле
Масса нетто: 0,037 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 2 смД
Ширина 1 упаковки: 4,5 см
Вес 1 упаковки: 36 г
Гарантия: 18 месяцев
[Ui] номинальное напряжение изоляции: 250 В согласно МЭК, 300 В согласно CSA, 300 В согласно UL
[Uimp] номинальная импульс 1.2/50 мкс
[Ie] номинальный рабочий ток: 2 А на 28 В (ПОСТОЯННЫЙ ТОК) нормально открытый в соответствии с МЭК, 2 А на 250 В (AC) нормально открытый в соответствии с МЭК, 1 А на 28 В (ПОСТОЯННЫЙ ТОК) нормально закрытый в соответствии с МЭК нормально 0 МЭК, 3 А на 28 В (ПОСТОЯННЫЙ ТОК) в соответствии с UL, 3 А на 277 В (AC) в соответствии с UL
Стандарты: МЭК 61810-1, CSA C22.2 № 14, UL 508
Сертификация изделия: UL, LCB, Scheme
Рабочее положение: Любая позиция
Тип 2 упаковки: BB1
Количество единиц в 2 упаковке: 10
Высота 2 упаковки: 3 см
Ширина 2 упаковки: 10 см
Длина 2 упаковки: 12,5 см<2 3 упаковки: S02
Количество единиц в 3 упаковке: 240
Высота 3 упаковки: 15 см
Ширина 3 упаковки: 30 см
Длина 3 упаковки: 40 см
Вес 3 упаковки: 9,943 кг
среды: -40…55 C
Степень защиты: IP40 в соответствии с МЭК 60529
Описание изделия: Полный комплект
Название устройства: RXM
Тип управления: Кнопка проверки с возможностью блокировки
Механическая износостойкость: 1000000 -40…85 C Электрическая износостойкость: 100000 циклов для резистивной нагрузки в зависимости от монтажного положения и рабочих условий Виброустойчивость: 3 gn, амплитуда= +/- 1 мм (f = 10…150 Гц)5 циклов в операции, 5 gn = 10…150 Гц)5 циклов не в операции
Тип контакта и соединения: 4 переключающих контакта
[Uc] напряжение схемы управления: 24 В постоянный ток
Светодиодный индикатор состояния: С
Рабочая скорость: <= 1200 циклов/0 Холостый ход
Электрическая прочность изоляции: 1300 В переменный ток между контактами с микровыключением изоляция, 2000 В переменный ток между катушкой и контактом, 2000 В переменный ток между полюсами
Удароустойчивость: 10 gn для в действии, 30 g оболочке: 3 А в -40…55 C
Материал контакта: Покрытый золотом раздвоенный серебром
Максимальное напряжение переключения:250 В в соответствии с МЭК
Время работы: 20 мс
Название серии: Миниатюрный
Диапазон номинального рабочего напряжения: 19.2...26.4 В постоянный ток
Максимальная коммутационная способность: 750 ВА/84 ВТ<5/мт/м3
Форма контакта: Плоский
Уровни теста: Уровень А групповой монтаж
Порог напряжения отпуска: >= 0.1 Uc
Коэффициент использования: 20 %
Среднее потребление катушки: 0,9 В
Время отпуска: 0 мс: 20 C +/- 10 %
номинальная резистивная нагрузка: 3 А на 250 В переменный ток, 3 А на 28 В постоянный ток
