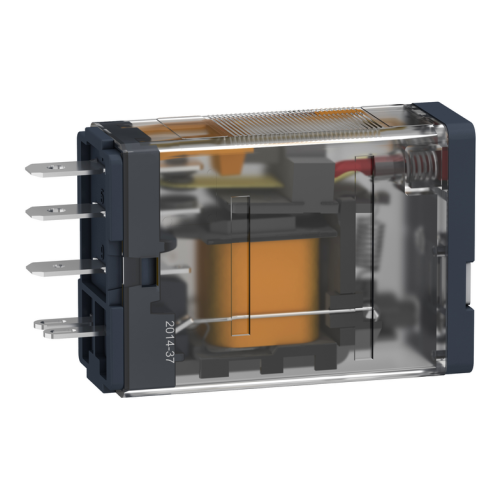

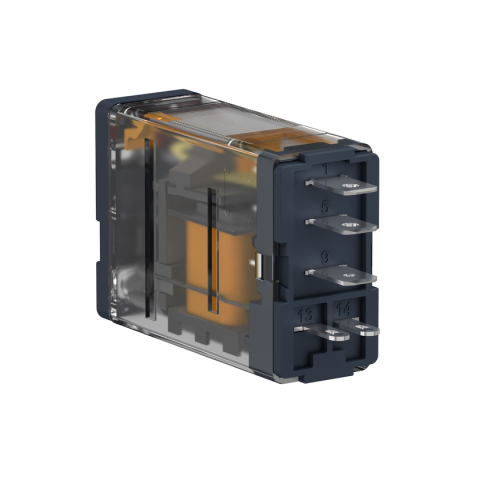

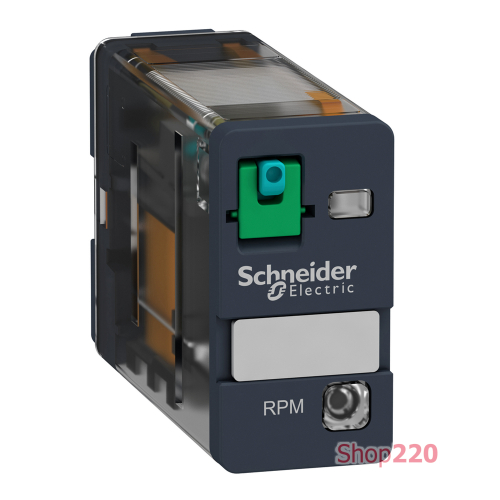

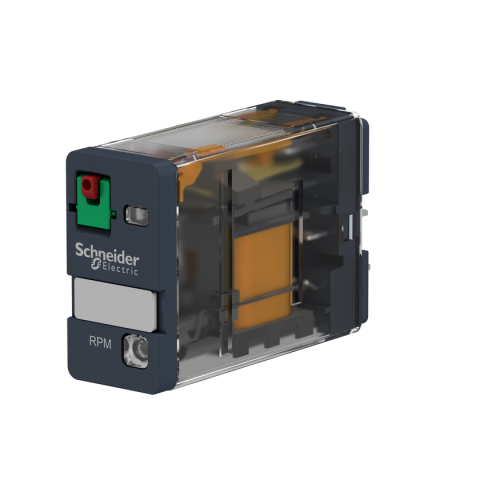

Силовое реле с одним переключающим контактом, 12 вольт постоянного тока, со светодиодной индикацией RPM12JD

Технические характеристики

Серия продукта: Электромеханические реле Harmony
Тип изделия или компонента: Вставное реле
Масса нетто: 0,026 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 1,000 см
см
Длина 1 упаковки: 4,500 см
Вес 1 упаковки: 26,000 г
Гарантия: 18 месяцев
[Ui] номинальное напряжение изоляции: 250 В в соответствии с МЭК, 300 В в соответствии с CSA, 300 В/м напряжение: 4 кВ в течение 1.2/50 мкс
[Ie] номинальный рабочий ток: 15 А на 277 В (AC) в соответствии с UL, 15 А на 28 В (ПОСТОЯННЫЙ ТОЧ) в соответствии с UL, 15 А на 250 В (AC) нормально открытый в соответствии с МЭК 2 ТОК) нормально открытый в соответствии с МЭК, 7,5 А на 250 В (AC) нормально закрытый в соответствии с МЭК, 7,5 А на 28 В (ПОСТОЯННЫЙ ТОК) нормально закрытый в соответствии с МЭК
Стандарты: CSA C22.2 № 14, МЭК 61810-1, UL 5 EAC
Рабочее положение: Любая позиция
Тип 2 упаковки: BB1
Количество единиц в 2 упаковке: 10
Высота 2 упаковки: 3,000 см
Ширина 2 упаковки: 8,000 см<1/0 Длина 2 упаковки: 0 280,000 г
Тип 3 упаковки: S01
Количество единиц в 3 упаковке: 160
Высота 3 упаковки: 15,000 см
Ширина 3 упаковки: 15,000 см
Длина 3 упаковки: 40,00 кг
Степень загрязнения: 3
Рабочая температура окружающей среды: -40…55 C
Степень защиты: RT I
Описание изделия: Полный комплект
Название устройства: RPM
Тип управления: Кнопка проверки с возможностью блокировки 000 циклов
Температура окружающего воздуха для собер: -40…85 C
Электрическая износостойкость: 100000 циклов для резистивной нагрузки
Виброустойчивость: 3 gn, амплитуда= +/- 1 мм (f = 10…150 Гц)5 цикл (f = 10…150 Гц)5 циклов не в операции
Тип контакта и соединения: 1 переключающий контакт
[Uc] напряжение схемы управления: 12 В постоянный ток
Светодиодный индикатор состояния: З
Рабочая скорость: <= 120 циклов/ч Холостой ход
Электрическая прочность изоляции: 1500 В переменный ток между контактами с микро выключением изоляция, 2000 В переменный ток между катушкой и контактом с усиленная изоляция
Удароустойчивость: 15 gn для в действии, 30 gn для не работает 15 А в -40…55 C
Материал контакта: AgNi
Максимальное напряжение переключения: 250 В в соответствии с МЭК
Время работы: 20 мс при номинальном напряжении
Название серии:Мощность
Диапазон номинального рабочего напряжения: 9.6...13.2 В постоянный ток
Показатели надежности безопасности: B10d = 100000
Максимальная коммутационная способность: 3750 ВА, 420 Вт
Минимальная коммутационная способность
Форма контакта: Плоский
Уровни теста: Уровень А групповой монтаж
Порог напряжения отпуска: >= 0.1 Uc постоянный ток
Коэффициент использования: 20 %
Среднее потребление катушки: 1,1 В
Время отпуска: Резистивный ток нагрузки: 15 А на 250 В переменный ток, 15 А на 28 В постоянный ток
Среднее сопротивление катушки: 115 Ом на 20 C +/- 10 % Степень защиты (только корпус): IP40 в соответствии с МЭК 60529
