Рубильники перекидные I-0-II для генератора

Рубильники перекидные выпускаются на токи 16А, 25А, 32А, 40А, 63А, 80А, 100А и 125А: цена, прайс, скидки, отзывы, характеристики. Большой выбор перекидных рубильников 1-0-2 Moeller, Hager, Legrand с доставкой по Украине. Переключатель для генератора пригодится при частых отключениях централизованного электроснабжения здания.

Перекидные рубильники являются самой простой модификацией устройств данного типа. Они имеют подвижные контакты, которые с помощью ручной силы переключаются к неподвижным контактам. Модульные переключатели Hager устанавливаются в электрические распределительные щиты на дин-рейку на ряду с автоматическими выключателями, УЗО и другими модульными устройствами. При наличии в перекидном рубильнике дугогасительной камеры, она прерывает электрическую дугу, которая возникает при переключении под нагрузкой, не допускает переброски этой дуги на другие фазы либо рабочий ноль (если он коммутируется).

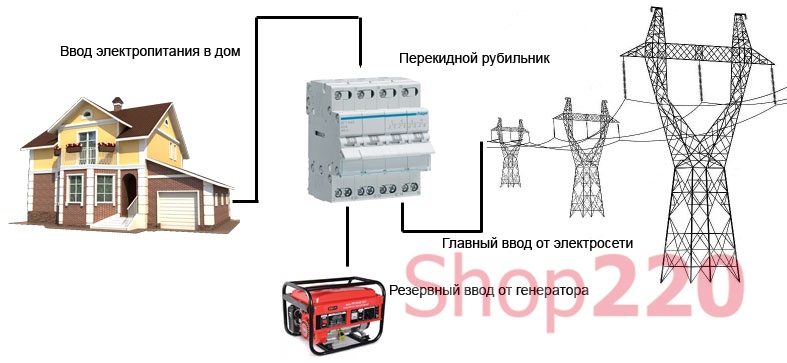

Схема подключения перекидного рубильника

Перекидные переключатели ввода резерва используются для подключения бензиновых и дизельных генераторов электрического тока. Они выполняют функцию переключения ответственной группы нагрузок на питание от резервной линии или источника. Переключение происходит с разрывом питания через нулевую точку (1-0-2), что позволяет полностью обезопасить сеть от возможности встречного включения. Положение 1 – включен первый ввод, положение 0 – выключены оба ввода, положение 2 – включен второй ввод.

Основными характеристиками переключателей нагрузки (рубильников перекидных) являются сила тока, которую способны выдержать контакты переключателя, номинальное напряжение сети, количество одновременно коммутируемых полюсов. Как правило, выбирают двух- и четырёхполюсные рубильники. Для увеличения срока службы и предотвращения преждевременного выхода из строя, необходимо выполнять переключение при полностью отключенной от сети нагрузке.

Основное распространение получили однофазные и трёхфазные переключатели нагрузки 1-0-2. Существуют варианты рубильников как с переключением только фазных проводников, так и с переключением фаз и нейтрали. Для однофазных питающих электрических сетей используют, как правило, двухполюсный переключатель нагрузки с номинальным током равным либо выше номинального тока вводного автоматического выключателя (например, SFT240 – переключает 2 полюса по 40А на каждый); для трёхфазных – четырёхполюсный перекидной рубильник (например, SFT440 – переключает 4 полюса по 40А на каждый). Переключение фаз и нейтрали осуществляется одновременно.

Предположим, что ввод в частный дом трёхфазный, вводной автомат трёхфазный с номинальным током 25А. Для переключения нагрузки дома на генератор, нам необходимо использовать четырёхполюсный рубильник с нулевым положением. Рассмотрим способ его подключения к электрической сети. Он имеет 4 вводные клеммы «Сеть» (3 фазы + ноль), 4 вводные клеммы «Генератор» (3 фазы + ноль) и 4 клеммы для подключения нагрузки дома (3 фазы + ноль). Соответственно, к одноименным полюсам подключаем одноименные фазы. Если генератор однофазный, то фазные вводные клеммы «Генератор» следует объединить с помощью перемычки.

Перекидные рубильники Hager по-другому могут называть электрическим трехпозиционным переключателем, двухпозиционным переключателем, реверсивным рубильником, переключателем нагрузки на генератор, переключателем ввода напряжения, модульным переключателем трёхфазным и однофазным на дин рейку, выключателем на 3 положения резервного питания сеть - ноль - генератор и др. Все эти запросы синонимы, обозначают одно и то же. Перекидной рубильник купить со скидкой в Киеве в интернет-магазине с доставкой во все города Украины.
