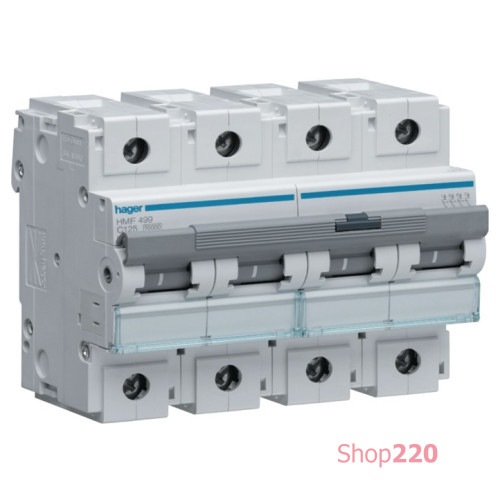

Автоматический выключатель 125 А, 4 полюса, С, 10 kA HMF499 Hager

Модульный выключатель Hager из серии автоматов — решение для безопасного распределения нагрузки. Номинальный ток — 125 А, отключающая способность — до 10 кА. Характеристика отключения — Тип C.

Подходит для постоянной эксплуатации, заявлена высокая механическая и электрическая износостойкость.



Количество защищенных полюсов: 4
Количество полюсов: 4 P
Тип полюса: 4 P
Кривая: C
Функции
Параллельно переключение нейтрали: нет
Основные электрические характеристики
Номинальная выключающая способность тока короткого замыкания: 10 kA
Номинальное рабочее напряжение переменного тока: 415 V
Тип напряжения питания: AC
Частота: 50/60 Hz
Напряжение
Номинальное напряжение изоляции: 500 V
Устойчивость по отношению к номинальному импульсному напряжению: 6000 V
Электрический ток
Номинальный ток: 125 A
Номинальная отключающая способность согласно EN 60898 : 7,5 kA
min/max диапазон срабатывания термического расцепителя при АC: 1,13 / 1,45 In
Порог электромагнитного расцепителя переменного тока мин./макс.: 5 / 10 In
Номинальный ток при 65°C согласно IEC 60947: 109,1 A
Номинальный ток при 70°C согласно IEC 60947: 105,6 A
Отключающая способность на 1 полюсе 400 В NF 60947-2: 4, 5 kA
Разрывная мощность 1 полюс из 415 В NF 60947-2: 4,5 kA
Значение тока короткого замыкания 230 В 50 Гц: 10 kA
Значение тока короткого замыкания 400 В 50 Гц: 10 kA
Выключающая способность в соответствии с IEC 947.2 50 Гц: 75 %
Отключающая способность для 230В (EN 60947-2): 10 kA
Отключающая способность для 240В (EN 60947-2): kA
Максимальная отключающая способность Icu для 400В (EN 60947-2): 10 kA
Отключающая способность для 415В (EN 60947-2): 10 kA
Электрический ток / температура
Номинальный ток 30°C: 125A
Номинальный ток при 35°C: 122A
Номинальный ток 40°C: 119A
Номинальный ток 45°C: 115,7A
Номинальный ток 50 ° C: 112 A
Номинальный ток 55 ° C: 109,1 A
Номинальный ток 60 ° C: 105,6 A
Коэффициент коррекции тока
Коэффициент коррекции тока для 2-х устройств, расположенных рядом: 1
Коэффициент коррекции тока для 3-х устройств, расположенных рядом: 0,95
Корректирующий коэффициент при расположении рядом 4 и 5 устройств: 0,9
Корректирующий коэффициент при расположении рядом 6 устройств: 0,85
Мощность
Общая рассеиваемая мощность под номинальным током: 42,25 W
Рассеиваемая мощность в расчете на каждый полюс: 11,56 W
Выносливость
Электрическая прочность количества циклов: 4000
Количество механических процессов: 20000
Размеры
Глубина установленного изделия: 70 mm
Высота установленного изделия: 90 mm
Ширина установленного изделия: 106 mm
Монтаж
Момент затяжки: 3,5 до 5 Нм
Тип нижней клеммы для модульных устройств: добровольное соблюдение
Нижнее подключение для модульных устройств:да
Подключение
Нижнее винтовое соединение с гибким проводником: 1 / 50 мм кв
Секция выхода винта при неподвижной проволоке: 1 / 70 мм кв
Поперечный разрез соединения с гибкой проволокой : 50 мм кв
Поперечный разрез соединения с негибкой проволокой: 70 мм кв
Поперечный разрез подключения при неподвижном проводе: 1 / 70 мм кв
Верхнее винтовое соединение с гибким проводником: 1 / 50 мм кв
Соединительная способность верх. и нижнего винтовых клемм с негибким кабелем: 1 / 70 мм кв
Соединительная способность верхнего и нижнего винтовых клемм с гибким кабелем: 1 / 50 мм кв
Тип соединения: Клемма с системой компенсации затяжки
Стандарты
Стандартный текст: EN 60898-1, IEC 60947-2
Европейская директива WEEE: связанный
Безопасность
Защитное исполнение IP: IP20
Условия использования
Степень загрязнения в соответствии с IEC 60664 / IEC 60947-2: 3
Класс ограничения энергии I?t: 3
Высота: 2000 m
Температура
Температура калибровки: 30 °C
