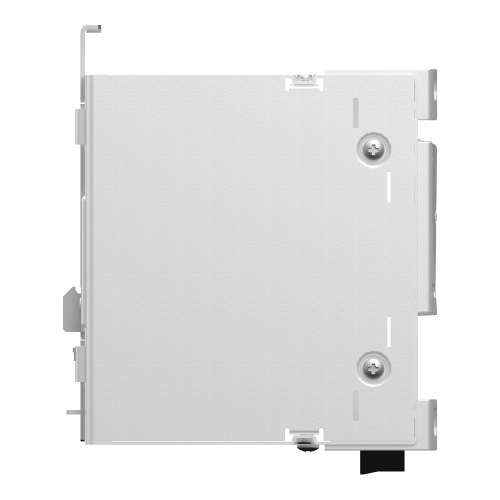

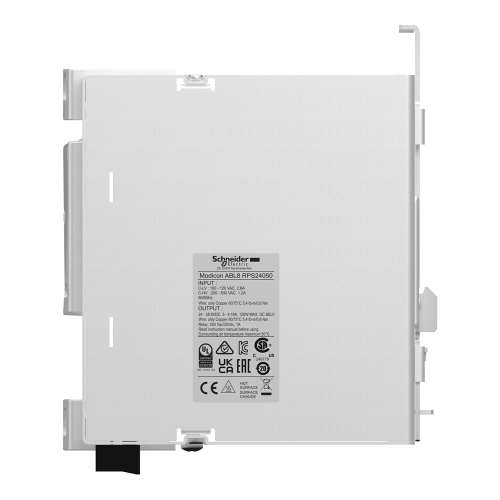

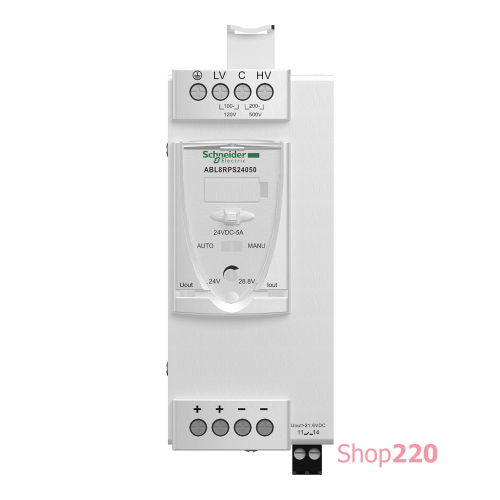

Блок питания универсальный 24В 5A ABL8RPS24050

Это универсальный блок питания ABL8 с регулируемым импульсным режимом (SMPS) подающий напряжение постоянного тока. Номинальное входное напряжение от 100 до 500 В переменного тока, номинальный выходной ток 5 А при 24 В постоянного тока и номинальную выходную мощность 120 Вт. Подходит для питания постоянным напряжением, необходимым в таких областях как транспортировка, упаковка, управление, пищевая промышленность, горнодобывающая промышленность, нефтегазовая промышленность и водоснабжение. Оснащен фильтром PFC (коррекция коэффициента мощности). У него светодиодный диагностический индикатор спереди для мгновенного устранения неисправностей. Автоматический сброс позволяет устранить кратковременные неисправности и перезапустить систему. Он устанавливается на DIN-рейку и имеет ширину 56 мм. Вес – 0,700 кг. Он отвечает стандартам UL 508, CSA C22. 2 No 60950-1. Для защиты рекомендуется использовать термомагнитные выключатели GB2CD07, GB2CD08, GV2RT06 и GV2ME06. У него светодиодный диагностический индикатор спереди для мгновенного устранения неисправностей. Устанавливается на DIN-рейку. Разработанные для простых машин, модульные источники питания в первую очередь ценят свою чрезвычайную компактность.

Технические характеристики

Серия продукта: Modicon Power Supply
Тип изделия или компонента: Источник питания
Масса нетто: 0,7 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 7,576 см4, 6 Длина 1 упаковки: 16,503 см
Вес 1 упаковки: 911,0 г
Гарантия: 18 месяцев

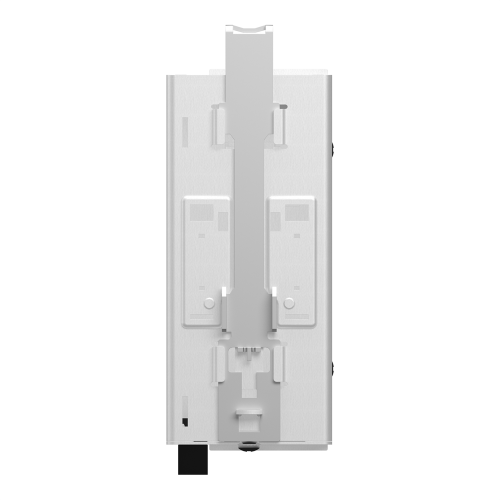

Монтажная опора: Симметричная DIN-рейка 35 x 15 мм, Симметричная DIN-рейка 35 x 7,5 мм клеммы x 2.5 мм кв, для диагностическое реле, Винтовые клеммы: 3 x 0.5...3 x 4 мм кв, (AWG 22...AWG 12) для входное соединение, Винтовые клеммы: 1 x 0.5...1 x 4 мм кв, (AWG 22...AWG 12) 0.5...4 x 4 мм кв, (AWG 22...AWG 12) для выходного соединения, Винтовые клеммы: 1 x 0.5...1 x 4 мм кв, (AWG 22...AWG 12) для выходного заземления
Стандарты: CSA C22.2 № 609500-1, 62368-1
Сертификация изделия: CCSAus, EAC, KC, RCM, UL
Рабочее положение: Вертикальное
Высота: 143 мм
Ширина: 56 мм
Тип 2 упаковки: S06<0/> Количество единиц в 2 упаковке: 2 упаковке: 2 см
Ширина 2 упаковки: 60,0 см
Длина 2 упаковки: 80,0 см
Вес 2 упаковки: 95,655 кг
Глубина: 125 мм
Рабочая температура окружающей среды: 50…60 C с 5 м2 снижение номинальных характеристик монтажное положение A < 2000 м
Дополнительное оборудование: Фильтр коррекции коэффициента мощности в соответствии с МЭК 61000-3-2
Степень защиты: IP20 в соответствии с МЭК 60529
Маркировка: CE<0/0 Высота над уровнем моря: 2 МЭК 61000-6-1, ЭМС в соответствии с МЭК 61000-6-3, ЭМС в соответствии с EN 55024, ЭМС в соответствии с МЭК 61000-6-4, ЭМС в соответствии с МЭК 61204-3, Безопасность в соответствии с МЭК 60950-1, Безопасность мощность [Вт]: 15,5 В
Тип источника питания: Регулируемый режим переключения
Максимальный пусковой ток: 30 А
Выходное напряжение: 24 В постоянный ток
Питание: Безопасное низковольтное напряжение в соответствии с МЭК 60950-1, Безопасность 60204-1, Безопасное низковольтное напряжение в соответствии с МЭК 60364-4-41
Светодиодный индикатор состояния: 1 светодиод (Зеленый и красный) выходное напряжение, 1 светодиод (зеленый, красный и оранжевый) выходной ток
Электрическая0 изоляция, 4000 В с между входом и выходом изоляция, 500 В с между выходом и землей изоляция
Номинальная мощность [Вт]: 120 В
Исходное соединение: Параллельное, Последовательный
Выходной ток источника питания: 5 А
87 %
Тип защиты выхода: От перегрузки, технология защиты: ручной или автоматический сброс, От перенапряжения, технология защиты: 30...32 В, ручной сброс, От короткого замыкания, технология защиты: ручной или автоматический сброс, От пониженного напряжения, технология защиты :1, отключение автоматический сброс
Номинальное входное напряжение: 100...120 В AC однофазный, клемма(ы): N-L1, 200...500 В AC фаза на фазу, клемма(ы): L1-L2
Допустимый временный прирост тока: 1,5 x In( 0,51 на 240 В переменный ток, 0,59 на 120 В переменный ток
Регулировка выходного напряжения: 24...28,8 В регулируемый
Фильтр подавления гармоник: Низкочастотные гармонические токи
предел входного напряжения: 85...132 В переменный
