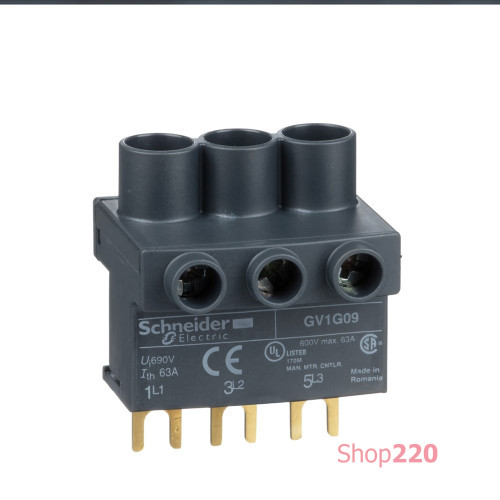

Клеммный блок GV1G09

Клеммный блок TeSys GV, 3 фазы, 63A/690V, для питания комплектов шин. Вставляется непосредственно на верхние клеммы устройств, подключенных комплектами шин. Подключение к кабелю питания с помощью винтовых соединителей. Соответствует требованиям Green Premium (RoHS/REACh).

Особенности изделия

Экологическая эффективность продукта
Воплощенная устойчивость
Прозрачность
RoHS/REACh

Характеристики изделия

Диапазон: Linergy
Тип изделия или компонента: Клеммная колодка
Название продукта: FT
Категория аксессуара/запасной части: Аксессуар для подключения
Совместимость серии: TeSys GV2, TeSys Deca, TeSys U , TeSys LS1
Масса нетто: 0,04 кг
Тип 1 упаковки: PCE
Количество единиц в 1 упаковке: 1
Высота 1 упаковки: 4 см
Ширина 1 упаковки: 5 см
Длина 1 упаковки: 5,5 см
Вес 1 упаковки: 48 г
Гарантия: 18 месяцев
Описание полюсов: 3P
[Ui] номинальная напряжение изоляции: 690 В в соответствии с IEC 60947-1
[Ie] номинальный рабочий ток: 63 А
Клеммы подключения: винтовой зажим 1 Твердый AWG 4, винтовой зажим 1 кабели 1,5…16 мм? гибкий кабельным наконечником, винтовой зажим 1 кабели 1,5…16 мм? гибкий без кабельного наконечника, винтовой зажим 1 кабели 1,5…25 мм? Твердый, винтовой зажим 2 кабели 1,5…4 мм? гибкий с кабельным наконечником, винтовой зажим 2 кабели 1,5…6 мм? винтовой зажим 2 кабели 1,5…4 мм? гибкий без кабельного наконечника, винтовой зажим 1 гибкий AWG 4
Сертификация изделия: CE, UKCA
Тип 2 упаковки: S02
Количество единиц в 2 упаковке: 70
Высота 2 упаковки: 15 см
Ширина 2 упаковки: 30 см
Длина 2 упаковки: 40 см
Вес 2 упаковки: 3,678 кг
Тип 3 упаковки: P06
Количество единиц в 3 упаковке: 1120
Высота 3 упаковки: 77 см
Ширина 3 упаковки: 80 см
Длина 3 упаковки: 60 см
Вес 3 упаковки: 68,18 кг
Момент затяжки: 1,7 Н.м - на винтовой зажим, 2,2 Н.м - на соединитель
Степень защиты: IP20 в соответствии с МЭК 60529
Место установка: Верхний
Название устройства: GV1G
